申請日2016.04.30

　　公開(公告)日2016.10.12

　　IPC分類號C02F1/52

　　摘要

　　本實用新型涉及一種污水處理箱，包括處理箱本體，所述處理箱本體上側設置有密封蓋板，所述處理箱本體內部設置有攪拌葉片，所述處理箱本體兩側上設置有第一排料罩，所述每一個排料罩處分別設置有第一過濾網、第二過濾網，所述攪拌葉片一側與從動輪同軸布置，所述從動輪通過皮帶與主動輪相連接，所述主動輪與驅動電機相連接，所述處理箱本體底部設置有排污門，所述排污門外側設置有第二排料罩，所述排污門與第二排料罩之間設置有調節桿。本實用新型可以實現藥液與污水混合均勻，有效的提高了沉降效果，同時在第一過濾網、第二過濾網可以實現過濾，當沉降后，調節桿長度調節實現第二排料罩的開啟，便于沉降物的排出，操作方便。

　　權利要求書

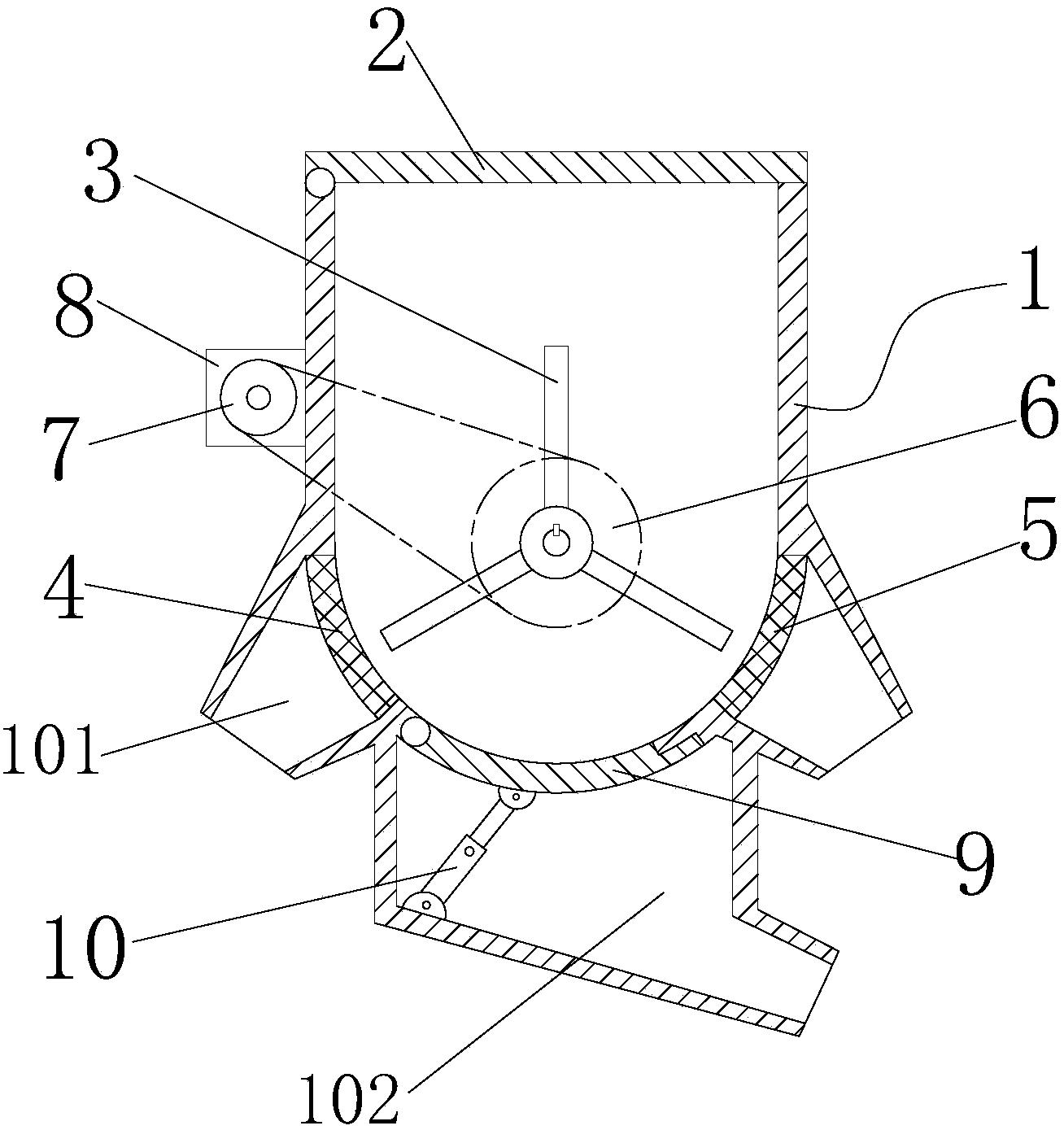

　　1.一種污水處理箱，包括處理箱本體(1)，所述處理箱本體(1)上側設置有密封蓋板(2)，其特征在于：所述處理箱本體(1)內部設置有攪拌葉片(3)，所述處理箱本體(1)兩側上設置有第一排料罩(101)，所述每一個排料罩(101)處分別設置有第一過濾網(4)、第二過濾網(5)，所述攪拌葉片(3)一側與從動輪(6)同軸布置，所述從動輪(6)通過皮帶與主動輪(7)相連接，所述主動輪(7)與驅動電機(8)相連接，所述處理箱本體(1)底部設置有排污門(9)，所述排污門(9)外側設置有第二排料罩(102)，所述排污門(9)與第二排料罩(102)之間設置有調節桿(10)。

　　2.根據權利要求1所述的污水處理箱，其特征在于：所述第一過濾網(4)、第二過濾網(5)分別鑲嵌在處理箱本體(1)上。

　　3.根據權利要求1所述的污水處理箱，其特征在于：所述驅動電機(8)與處理箱本體(1)之間為可拆卸連接。

　　4.根據權利要求1所述的污水處理箱，其特征在于：所述調節桿(10)與處理箱本體(1)之間為鉸接連接。

　　說明書

　　一種污水處理箱

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種污水處理箱。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水、工業廢水和初期雨水。污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等。根據污水來源的觀點，污水可以定義為從住宅、機關、商業或者工業區排放的與地下水、地表水、暴風雪等混合的攜帶有廢物的液體或者水。污水由許多類別，相應地減少污水對環境的影響也有許多技術和工藝。

　　按照污水來源，污水可以分為這四類。第一類：工業廢水來自制造采礦和工業生產活動的污水，包括來自與工業或者商業儲藏、加工的徑流活滲瀝液，以及其它不是生活污水的廢水。第二類：生活污水來自住宅、寫字樓、機關或相類似的污水;衛生污水;下水道污水，包括下水道系統中生活污水中混合的工業廢水。第三類：商業污水來自商業設施而且某些成分超過生活污水的無毒、無害的污水。如餐飲污水。洗衣房污水、動物飼養污水，發廊產生的污水等。第四類：表面徑流來自雨水、雪水、高速公路下水，來自城市和工業地區的水等等，表面徑流沒有滲進土壤，沿街道和陸地進入地下水。

　　現有污水在凈化過程中一般只靠攪拌與藥液的配合來實現污水中重金屬以及污染物的沉降，但是現有的處理箱污水藥液注入后靠自然散開速度慢，導致藥液與污水混合不均勻，影響沉降，同時沉降后，沉降物不易排出，影響污水的加工。

　　實用新型內容

　　本實用新型的目的是為了克服現有技術的不足，提供了一種污水處理箱。

　　本實用新型是通過以下技術方案實現：

　　一種污水處理箱，包括處理箱本體，所述處理箱本體上側設置有密封蓋板，所述處理箱本體內部設置有攪拌葉片，所述處理箱本體兩側上設置有第一排料罩，所述每一個排料罩處分別設置有第一過濾網、第二過濾網，所述攪拌葉片一側與從動輪同軸布置，所述從動輪通過皮帶與主動輪相連接，所述主動輪與驅動電機相連接，所述處理箱本體底部設置有排污門，所述排污門外側設置有第二排料罩，所述排污門與第二排料罩之間設置有調節桿。

　　作為本實用新型的優選技術方案，所述第一過濾網、第二過濾網分別鑲嵌在處理箱本體上。

　　作為本實用新型的優選技術方案，所述驅動電機與處理箱本體之間為可拆卸連接。

　　作為本實用新型的優選技術方案，所述調節桿與處理箱本體之間為鉸接連接。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型結構簡單，通過設置攪拌葉片、第一過濾網、第二過濾網與調節桿，這樣在工作時，從將污水加入到處理箱內部，此時驅動電機帶動主動輪旋轉，主動輪帶動從動輪旋轉，帶動攪拌葉片旋轉實現藥液與污水混合均勻，有效的提高了沉降效果，同時在第一過濾網、第二過濾網可以實現過濾，當沉降后，調節桿長度調節實現第二排料罩的開啟，便于沉降物的排出，操作方便。
