申請日2016.04.30

　　公開(公告)日2016.08.31

　　IPC分類號G05B19/418

　　摘要

　　本實用新型涉及電路控制裝置技術領域，特別涉及一種噴漆廢水處理設備的電路控制，包括火線端口L、零線端口N、斷路器QF、第一按鈕開關SB1、時間繼電器KT、主熱繼電器FR和主接觸器KM，所述火線端口L和零線端口N依次串接有所述斷路器QF和第一按鈕開關SB1，所述第一按鈕開關SB1串接第二按鈕開關SB2后與第一電機M1相連;所述第一按鈕開關SB1串接第三按鈕開關SB3后與第二電機M2相連;本實用新型通過按下第一按鈕開關SB1，該電路工作，即通過計量泵分別投加分解劑和分離劑，噴漆污水通過機器里的反應器與藥劑充分反應，使得漆渣完全與水分離，最后從機器出來的是清水，從而使噴漆房實現不間斷運動，無需換水，不對外排放，實現零排放和環保生產。

　　權利要求書

　　1.一種噴漆廢水處理設備的電路控制，包括火線端口(L)、零線端口(N)、斷路器(QF)、第一按鈕開關(SB1)、時間繼電器(KT)、主熱繼電器(FR)和主接觸器(KM)，其特征在于：所述火線端口(L)和零線端口(N)依次串接有所述斷路器(QF)和第一按鈕開關(SB1)，所述第一按鈕開關(SB1)串接第二按鈕開關(SB2)后與第一電機(M1)相連;所述第一按鈕開關(SB1)串接第三按鈕開關(SB3)后與第二電機(M2)相連;所述第一按鈕開關(SB1)依次串接第四按鈕開關(SB4)、時間繼電器(KT)、主熱繼電器(FR)和主接觸器(KM)后與第三電機(M3)和電容(C1)相連;所述第一按鈕開關(SB1)與第一雙聯控制開關(SA1)的一端相連，所述第一雙聯控制開關(SA1)的另一端依次串接第五按鈕開關(SB5)、第一熱繼電器(FR1)、第一接觸器(KM1)后與第四電機(M4)相連、以及依次串接第六按鈕開關(SB6)、第二熱繼電器(FR2)、第二接觸器(KM2)后與第五電機(M5)相連;所述第五按鈕開關(SB5)和第六按鈕開關(SB6)均連接第二雙聯控制開關(SA2)，所述第二雙聯控制開關(SA2)依次串接第七按鈕開關(SB7)、第三熱繼電器(FR3)、第三接觸器(KM3)后與第六電機(M6)相連、以及依次串接第八按鈕開關(SB8)、第四熱繼電器(FR4)、第四接觸器(KM4)后與第七電機(M7)相連。

　　2.根據權利要求1所述的一種噴漆廢水處理設備的電路控制，其特征在于：所述第四電機(M4)與第六電機(M6)接線對應。

　　3.根據權利要求1所述的一種噴漆廢水處理設備的電路控制，其特征在于：所述第五電機(M5)與第七電機(M7)接線對應。

　　4.根據權利要求1所述的一種噴漆廢水處理設備的電路控制，其特征在于：所述零線端口(N)上連接有蜂鳴器(AL1)。

　　5.根據權利要求1所述的一種噴漆廢水處理設備的電路控制，其特征在于：所述第一電機(M1)對應的分解劑計量泵，所述第二電機(M2)對應的分離劑計量泵，所述第三電機(M3)對應的刮渣機，所述第四電機(M4)對應的第一污水泵，所述第五電機(M5)對應的第二污水泵，所述第六電機(M6)對應的第一反應泵，所述第七電機(M7)對應的第二反應泵。

　　說明書

　　一種噴漆廢水處理設備的電路控制

　　技術領域

　　本實用新型涉及電路控制裝置技術領域，特別涉及一種噴漆廢水處理設備的電路控制。

　　背景技術

　　目前，隨著環保法規的日益嚴格，噴漆廢水處理已經成為噴漆行業首要面對的環保問題，噴漆廢水由于污染值高，難以降解，一般的廢水處理程序無法對其進行處理。

　　另外，現在技術中的廢水處理設備或控制裝置一般體積較大，占地面積大，因此投資成本和運行成本比較高，工作環境差，且處理后的效果不好，不能直接回用于噴漆房，需要排放，不僅增加了環境污染，同時增大了生產成本。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便，能使處理后的循環水直接回用于噴漆房，無需排放的噴漆廢水處理設備的電路控制。

　　為實現上述目的，本實用新型采用的技術方案是：

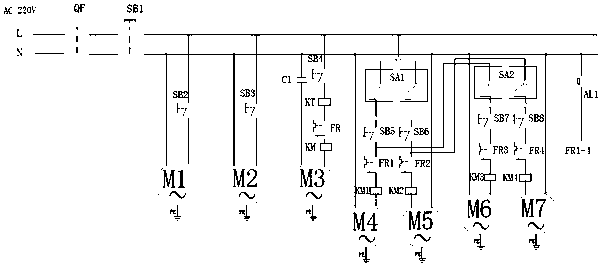

　　本實用新型所述的一種噴漆廢水處理設備的電路控制，包括火線端口L、零線端口N、斷路器QF、第一按鈕開關SB1、時間繼電器KT、主熱繼電器FR和主接觸器KM，所述火線端口L和零線端口N依次串接有所述斷路器QF和第一按鈕開關SB1，所述第一按鈕開關SB1串接第二按鈕開關SB2后與第一電機M1相連;所述第一按鈕開關SB1串接第三按鈕開關SB3后與第二電機M2相連;所述第一按鈕開關SB1依次串接第四按鈕開關SB4、時間繼電器KT、主熱繼電器FR和主接觸器KM后與第三電機M3和電容C1相連;所述第一按鈕開關SB1與第一雙聯控制開關SA1的一端相連，所述第一雙聯控制開關SA1的另一端依次串接第五按鈕開關SB5、第一熱繼電器FR1、第一接觸器KM1后與第四電機M4相連、以及依次串接第六按鈕開關SB6、第二熱繼電器FR2、第二接觸器KM2后與第五電機M5相連;所述第五按鈕開關SB5和第六按鈕開關SB6均連接第二雙聯控制開關SA2，所述第二雙聯控制開關SA2依次串接第七按鈕開關SB7、第三熱繼電器FR3、第三接觸器KM3后與第六電機M6相連、以及依次串接第八按鈕開關SB8、第四熱繼電器FR4、第四接觸器KM4后與第七電機M7相連。

　　進一步地，所述第四電機M4與第六電機M6接線對應。

　　進一步地，所述第五電機M5與第七電機M7接線對應。

　　進一步地，所述零線端口N上連接有蜂鳴器AL1。

　　進一步地，所述第一電機M1對應的分解劑計量泵，所述第二電機M2對應的分離劑計量泵，所述第三電機M3對應的刮渣機，所述第四電機M4對應的第一污水泵，所述第五電機M5對應的第二污水泵，所述第六電機M6對應的第一反應泵，所述第七電機M7對應的第二反應泵。

　　采用上述結構后，本實用新型有益效果為：本實用新型所述的噴漆廢水處理設備的電路控制裝置，包括火線端口L、零線端口N、斷路器QF、第一按鈕開關SB1、時間繼電器KT、主熱繼電器FR和主接觸器KM，所述火線端口L和零線端口N依次串接有所述斷路器QF和第一按鈕開關SB1，所述第一按鈕開關SB1串接第二按鈕開關SB2后與第一電機M1相連;所述第一按鈕開關SB1串接第三按鈕開關SB3后與第二電機M2相連;本實用新型采用上述電路控制，通過按下第一按鈕開關SB1，該電路工作，即通過計量泵分別投加分解劑和分離劑，噴漆污水通過機器里的反應器與藥劑充分反應，使得漆渣完全與水分離，最后從機器出來的是清水，從而使噴漆房實現不間斷運動，無需換水，不對外排放，實現零排放和環保生產。本實用新型具有操作簡單，設置合理，使用方便，降低了生產成本等優點。
