申請日2016.04.30
公開(公告)日2016.08.17
IPC分類號C02F9/08; C02F101/20
摘要
本發明公開了一種高回收率的中央水處理機，包括輸入水管道，輸入水管道上設有原水泵，所述原水泵通過管道依次連接石英砂過濾器、活性炭過濾器和軟化處理器，所述軟化處理器通過第一輸水管道連接微濾設備的入口，微濾設備的出口通過第二輸水管道連接高壓泵后與循環納濾組件連接，循環納濾組件連接輸出水管道;循環納濾組件還通過第三輸水管道回接至輸入水管道上對石英砂過濾器進行反沖洗，循環納濾組件還通過第四輸水管道回接至第二輸水管道上。石英砂過濾器通過不同粒徑的濾料層的設置，使兩濾料層相互配合將水中的大顆粒物完全濾除。循環納濾組件設置兩段納濾設備，再通過管路的設置使流經的水進行至少四次納濾，充分濾除對人體有害的離子。
權利要求書
1.一種高回收率的中央水處理機，其特征是，包括輸入水管道，所述輸入水管道上設有原水泵，所述原水泵通過管道依次連接石英砂過濾器、活性炭過濾器和軟化處理器，所述軟化處理器通過第一輸水管道連接微濾設備的入口，微濾設備的出口通過第二輸水管道連接高壓泵后與循環納濾組件連接，循環納濾組件連接輸出水管道;所述循環納濾組件還通過第三輸水管道回接至輸入水管道上對石英砂過濾器進行反沖洗，所述循環納濾組件還通過第四輸水管道回接至第二輸水管道上。
2.如權利要求1所述的中央水處理機，其特征是，所述循環納濾組件至少包括一段納濾設備和二段納濾設備，所述一段納濾設備和二段納濾設備相互串聯形成循環回路。
3.如權利要求2所述的中央水處理機，其特征是，所述一段納濾設備的入口通過管道與高壓泵連接，一段納濾設備的第一出口與二段納濾設備連接，一段納濾設備的第二出口通過第五輸水管道與輸出水管道連通，二段納濾設備的第一出口連接至第五輸水管道;所述輸出水管道上設有閥門。
4.如權利要求2所述的中央水處理機，其特征是，所述二段納濾設備的第二出口與第六輸水管道連通，第六輸水管道分別與第三輸水管道和第四輸水管道連通;所述第六輸水管道上設有閥門;所述第四輸水管道上也設有閥門。
5.如權利要求1所述的中央水處理機，其特征是，所述第三輸水管道上設有濃水箱。
6.如權利要求1所述的中央水處理機，其特征是，所述石英砂過濾器內部設置過濾層，所述過濾層包括從下到上依次層疊的第一石英砂濾料層和第二石英砂濾料層。
7.如權利要求6所述的中央水處理機，其特征是，所述第一石英砂濾料層中濾料的粒徑范圍為1-2mm;第一石英砂濾料層的層高為20-30cm;所述第二石英砂濾料層中濾料的粒徑范圍為0.6-1.2mm;第二石英砂濾料層的層高為70-80cm。
8.如權利要求6所述的中央水處理機，其特征是，所述石英砂過濾器內設置上布水器和下布水器，所述上布水器設置在石英砂過濾器的頂部，所述下布水器設置在石英砂過濾器的底部。
9.如權利要求1所述的中央水處理機，其特征是，所述輸出水管道上設有紫外線殺菌器。
10.如權利要求1所述的中央水處理機，其特征是，所述軟化處理器還與鹽箱連接。
說明書
一種高回收率的中央水處理機
技術領域
本發明屬于凈化水技術領域，具體涉及一種高回收率的中央水處理機。
背景技術
目前直飲水的概念依舊在提升城市飲用水水質指標上，其主要的方式有兩種，一種是通過濾芯攔截自來水中的顆粒物和污染物，去除自來水中的雜質。這種方式，因?yàn)槠浣Y(jié)構簡單，成本低下，整體設備成本僅僅幾百元，在商家的宣傳炒作下，當前占據了絕大部分的飲用水設備的低端市場。但是通過濾芯的過濾這種方式，并不能有效的去除水中的重金屬離子和水溶性有機物，而且濾芯過濾的方式并不能提升飲用水的口感，消費者并沒有感到明顯的口感提高，而且這種設備通過虛假宣傳，拉高價格，欺騙消費者，長久下去對飲用水市場的穩定發展是毫無益處的。另一種方式是通過低壓反滲透過濾的方式，通過低壓反滲透前端的濾芯去除大顆粒物，通過低壓反滲透設備過濾掉水中的重金屬離子。這種方式因?yàn)槠淠ね啃�，產生大量的廢水，對環境保護是一種挑戰。水中的離子有大量有益于人體的微量元素，低壓反滲透將水中幾乎全部離子都加以去除，無法保留水中有益于人體的離子，將飲用水變成純凈水，長期飲用純凈水對人體來說無法補充水中本應存在的大量有益于人體的微量元素，從長遠看來對人體沒有太大的益處。
現有的對于水進行處理的設備均存在不能很好濾除水中的雜質和重金屬物，不能很好的保證人們飲用水的質量;同時，現有設備處理水的過程中不能對水進行有效的過濾，導致最終排出大量的廢水，造成極大的浪費。
發明內容
本發明的目的是為克服上述現有技術的不足，提供一種高回收率的中央水處理機，對水進行處理時可以有效濾除水中的雜質和重金屬離子，同時可以保留一部分對人體有益的一價離子，對水的回收率可達80%。
為實現上述目的，本發明采用下述技術方案：

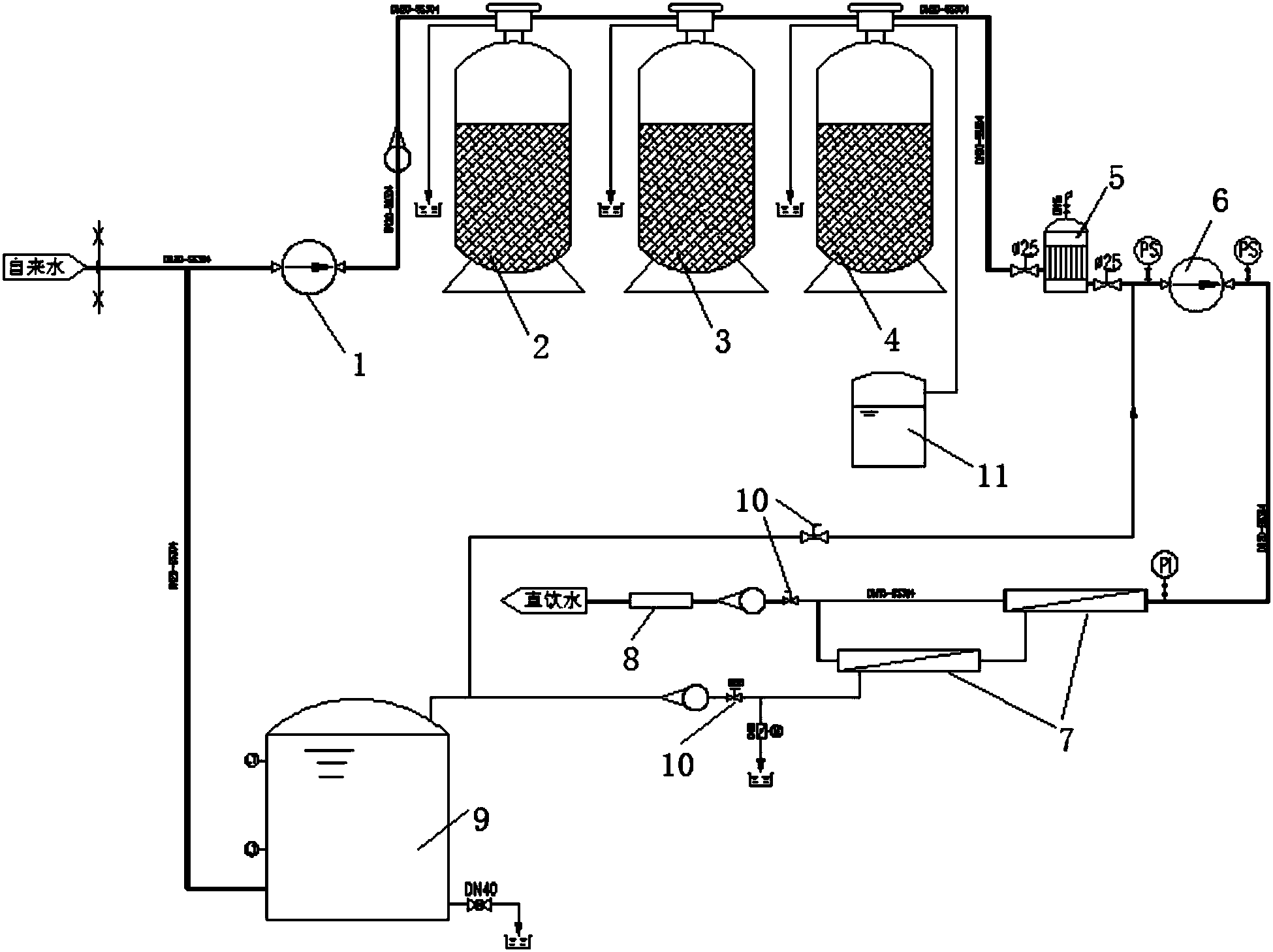

一種高回收率的中央水處理機，包括輸入水管道，所述輸入水管道上設有原水泵，所述原水泵通過管道依次連接石英砂過濾器、活性炭過濾器和軟化處理器，所述軟化處理器通過第一輸水管道連接微濾設備的入口，微濾設備的出口通過第二輸水管道連接高壓泵后與循環納濾組件連接，循環納濾組件連接輸出水管道;所述循環納濾組件還通過第三輸水管道回接至輸入水管道上對石英砂過濾器進行反沖洗，所述循環納濾組件還通過第四輸水管道回接至第二輸水管道上。
所述循環納濾組件至少包括一段納濾設備和二段納濾設備，所述一段納濾設備和二段納濾設備相互串聯形成循環回路;通過一段納濾設備和二段納濾設備的相互串聯形成循環回路，水在循環納濾組件處可以進行至少四次納濾過程，使水得到充分的過濾，有效濾除了水中對人體有害的二價離子和重金屬離子。
所述一段納濾設備的入口通過管道與高壓泵連接，一段納濾設備的第一出口與二段納濾設備連接，一段納濾設備的第二出口通過第五輸水管道與輸出水管道連通，二段納濾設備的第一出口連接至第五輸水管道;所述輸出水管道上設有閥門;高壓泵提供整個過程水流動的動力，一段納濾設備的濃水進入二段納濾設備作為其進水，二段納濾設備產生的濃水通過閥門控制一部分回流至一段納濾設備的進口，回流至一段納濾設備的濃水再次進入二段納濾設備，從而使?jié)馑?jīng)過四次納濾循環;二段納濾設備產生的另一部分濃水作為石英砂過濾器的反洗水，系統回收率達到80%，相當于原水被濃縮了4倍。該水處理機是在保證產品水水質的情況下，通過閥門控制濃水回流的流量，實現直飲水系統的高回收率。
所述二段納濾設備的第二出口與第六輸水管道連通，第六輸水管道分別與第三輸水管道和第四輸水管道連通;所述第六輸水管道上設有閥門;所述第四輸水管道上也設有閥門;可以在納濾完成后，有選擇的打開第六輸水管道和第四輸水管道上的閥門，將水處理過程中產生的濃水一部分回流至高壓泵前，一部分用于石英砂過濾器的反洗，節約了大量的水資源。
所述第三輸水管道上設有濃水箱;水處理過程中產生的濃水會排放至濃水箱，在有需要對石英砂過濾器進行反沖洗時再將濃水箱內的濃水對其進行反洗。
所述石英砂過濾器內部設置過濾層，所述過濾層包括從下到上依次層疊的第一石英砂濾料層和第二石英砂濾料層;設置多層石英砂濾料層，可以有效去除水中懸浮物、膠體等大顆粒雜質，而且不會對布水器造成堵塞，保證過濾器的濾水性能和品質，延長過濾器的使用壽命。
所述第一石英砂濾料層中濾料的粒徑范圍為1-2mm;第一石英砂濾料層的層高為20-30cm;設置該濾料屬于承托層，起到承托和均與布水的作用。
所述第二石英砂濾料層中濾料的粒徑范圍為0.6-1.2mm;第二石英砂濾料層的層高為70-80cm;第一石英砂濾料層起到主要的過濾作用，第二石英砂濾料層起到承托和布水器的作用，為了防止過濾時第一石英砂濾料層濾料進入下布水器以及沖洗時能均勻布水，在濾層和配下布水器之間設置承托層，即第二石英砂濾料層。承托層能在高速水流反沖洗的情況下保持不被沖動;能形成均勻的孔隙以保證沖洗水的均勻分布。
所述石英砂過濾器內設置上布水器和下布水器，所述上布水器設置在石英砂過濾器的頂部，所述下布水器設置在石英砂過濾器的底部;上布水器與自動控制閥連接，實現自動控制，下布水器與中心管(中心管是石英砂過濾器的內部結構)連接。設置上布水器的作用：一是進水布水更加均與，水流平穩通過過濾層，二是在設備反洗時，避免反洗水瞬時壓力過大，將石英砂沖出罐體。設置下布水器的作用：收集過濾水至中心管，防止石英砂進入產水側。
所述輸出水管道上設有紫外線殺菌器;有效殺除水中細菌等微生物。
所述軟化處理器還與鹽箱連接;將軟化過濾器中過濾出的鹽排放至鹽箱儲存。
高回收率的中央水處理機的方法，包括以下步驟：
1)原水經原水泵進入石英砂過濾器去除水中大顆粒物，而后進入活性炭過濾器去除水中色度和大顆粒物，再后進入軟化處理器降低水中硬度;
2)經步驟1)處理后的水進入微濾設備去除水中雜質及顆粒物，而后經高壓泵將水送入循環納濾組件進行至少四次納濾去除水中二價陰離子;
3)經循環納濾組件后形成的濃水一部分回流至高壓泵前，另一部分回流至石英砂過濾器，對石英砂過濾器進行反沖洗;
4)經循環納濾組件過濾后的凈水進入紫外線殺菌器進行殺菌后作為直飲水提供給用戶。
本發明的工作原理為：
本發明中央水處理機經過6層工藝去除自來水中雜質、重金屬和細菌等有害物質。第一層經過石英砂過濾器去除水中大顆粒物;第二層經過活性炭過濾器進一步去除水中色度和大顆粒物;第三層經過軟化處理器去除水中的鈣鎂等陽離子，降低水中硬度;第四層經過微濾設備進一步去除雜質及顆粒物;第五層經過循環納濾組件去除水中二價陰離子元素等;第六層經過紫外線殺菌器有效殺除水中細菌等微生物。石英砂過濾器通過不同粒徑的濾料層的設置，使兩濾料層相互配合將水中的大顆粒物完全濾除;循環納濾組件設置兩段納濾設備，再通過管路的設置使流經的水進行至少四次納濾，充分濾除對人體有害的離子;循環納濾組件濾除對人體有害的離子后，形成的濃水一部分回流至高壓泵前，一部分用于石英砂過濾器的反洗，節約了大量的水資源。
本發明的有益效果為：
本發明的石英砂過濾器通過不同粒徑的濾料層的設置，使兩濾料層相互配合將水中的大顆粒物完全濾除。
本發明的循環納濾組件設置兩段納濾設備，再通過管路的設置使流經的水進行至少四次納濾，充分濾除對人體有害的離子。
本發明在循環納濾組件濾除對人體有害的離子后，形成的濃水一部分回流至高壓泵前，一部分用于石英砂過濾器的反洗，節約了大量的水資源，使整套中央水處理機的系統回收率能夠提高至80%以上。
本發明經六層處理后的凈水充分去除水中的顆粒物和可溶性有機物重金屬離子，并將水質中的鈣堿降低，提高了飲用水的口感，保留了一部分對人體有益的一價離子，經凈化后的水流入食品段不銹鋼水箱，供使用者放心飲用，從根本上解決了飲用水的飲水安全和飲水質量問題。
