申請日2016.05.30

　　公開(公告)日2016.11.23

　　IPC分類號C02F1/00; G01N33/18

　　摘要

　　本實用新型涉及一種多功能車載水質檢測及污水處理實驗艙，包括實驗艙外殼，所述實驗艙外殼的右側設置有對開門，且該實驗艙外殼的前側設置有側門，所述對開門連通有樣品區，所述樣品區內設置凈水箱和快裝支架，所述側門連通有實驗區，所述實驗區內設置有實驗臺和若干工作椅，所述實驗臺上設置有設備帶、插座和控制面板，所述實驗臺的下方設置有若干儲物柜及冰箱，所述實驗區的上部設置有換氣扇、吊柜以及設置在吊柜下方的若干照明燈，所述實驗區靠近所述樣品區的一側設置有污水箱和通風櫥，且該實驗區的另一側連通有設備區，所述設備區內設置有安全藥品柜、快裝支架、折疊座椅和折疊辦公桌。

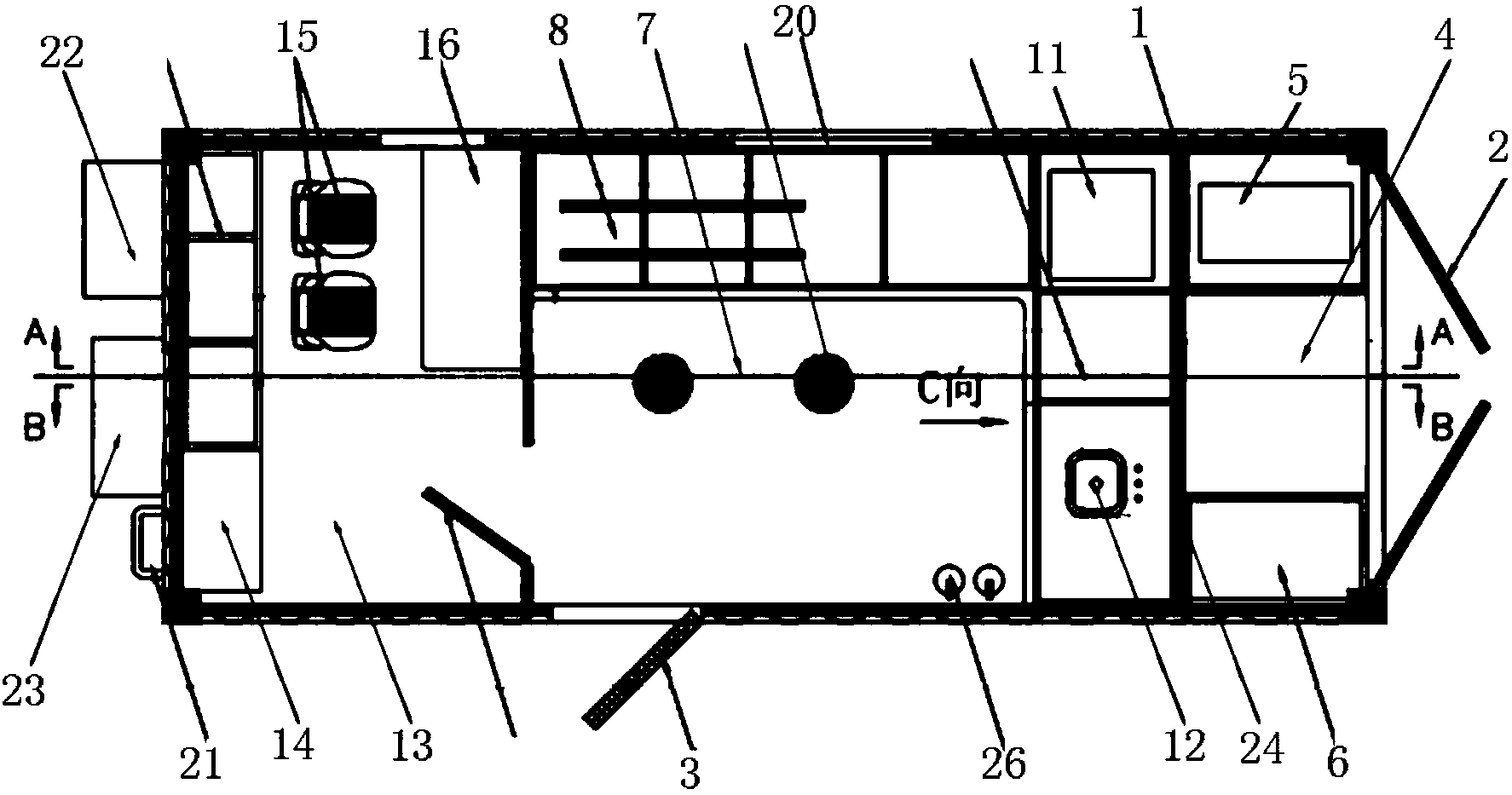

　　摘要附圖



　　權利要求書

　　1.一種多功能車載水質檢測及污水處理實驗艙，包括實驗艙外殼(1)，其特征在于，所述實驗艙外殼(1)的右側設置有對開門(2)，實驗艙外殼(1)的前側設置有側門(3)，所述對開門(2)連通有樣品區(4)，所述樣品區(4)內設置凈水箱(5)和快裝支架(6)，所述側門(3)連通有實驗區(7)，所述實驗區(7)內設置有實驗臺(8)和若干工作椅(26)，所述實驗臺(8)上設置有設備帶、插座和控制面板，所述實驗臺(8)的下方設置有若干儲物柜(9)及冰箱(10)，所述實驗區(7)的上部設置有換氣扇(18)、吊柜(19)以及設置在吊柜(19)下方的若干照明燈(17)，所述實驗區(7)靠近所述樣品區(4)的一側設置有污水箱(11)和通風櫥(12)，且該實驗區(7)的另一側連通有設備區(13)，所述設備區(13)內設置有安全藥品柜(14)、快裝支架(6)、折疊座椅(15)和折疊辦公桌(16)。

　　2.根據權利要求1所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述實驗艙外殼(1)遠離所述側門(3)的一側設置有分別與實驗區(7)和設備區(13)對應的窗戶(20)，所述窗戶(20)的上端設置有吊鉤，且該窗戶(20)的下端設有固定腿。

　　3.根據權利要求2所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述實驗艙外殼(1)的左側設置有后爬梯(21)、取物窗、配電柜(22)和空調室外機(23)。

　　4.根據權利要求3所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述設備區(13)、實驗區(7)以及樣品區(4)之間均通過固定安裝的隔斷墻(24)相隔離。

　　5.根據權利要求4所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述實驗艙外殼(1)內均布有若干與所述隔斷墻(24)對應的固定栓。

　　6.根據權利要求5所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述隔斷墻(24)上設置有隔斷門(27)，所述隔斷門(27)的下部設置有滑軌以及與該滑軌對應的滑輪。

　　7.根據權利要求6所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述隔斷門(27)的材質為鋁制隔板、鈦合金或PVC。

　　8.根據權利要求7所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述快裝支架(6)包括若干層可調節的鋁制隔板。

　　9.根據權利要求8所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述設備區(13)內設置有空調室內機(25)。

　　10.根據權利要求9所述的一種多功能車載水質檢測及污水處理實驗艙，其特征在于，所述實驗臺(8)的兩端均活動連接有活動板，所述活動板的下方設置有可調支架。

　　說明書

　　一種多功能車載水質檢測及污水處理實驗艙

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種多功能車載水質檢測及污水處理實驗艙。

　　背景技術

　　隨著對污水處理項目的日益增多，水處理項目遍及全國各地，為更有效的開展項目實施前期的水質調研和小實驗、中試試驗的開展，環保公司一般都配置有自己的水質檢測和污水處理實驗室，但是這種實驗室多是固定在企業內部，無法移動，如果涉及需要在野外施工或偏遠地區，這種固定式的水質檢測分析實驗室和污水處理實驗設備在使用時將受到極大的局限性，很難滿足公司日常工作的需要。

　　為滿足這種實際需要，市面上逐漸出現了便攜式水質分析儀器和車載式污水處理設備，該類設備將所有處理設備集成與集裝箱內，不僅占地面積小、便于管理，而且操作方便。

　　但是，通過調研發現這種污水處理系統多是功能單一，如僅能完成混凝實驗，或某一類生化工藝實驗，此外，大眾化的污水處理系統，各單元排布通常按照常規污水處理的處理工藝流程固定排布，隨著污水種類的逐漸增多和處理工藝需求的多樣化，固定化的設備無法根據現場條件隨時調整，難以滿足科研的需求，嚴重影響實驗工作的順利開展。

　　因此，研制出一種多功能可方便調整的實驗艙，便成為業內人士亟需解決的問題。

　　實用新型內容

　　本實用新型的提出了一種多功能車載水質檢測及污水處理實驗艙，克服了現有產品中上述方面的不足。

　　本實用新型的目的是通過以下技術方案來實現的：

　　一種多功能車載水質檢測及污水處理實驗艙，包括實驗艙外殼，所述實驗艙外殼的右側設置有對開門，且該實驗艙外殼的前側設置有側門，所述對開門連通有樣品區，所述樣品區內設置凈水箱和快裝支架，所述側門連通有實驗區，所述實驗區內設置有實驗臺和若干工作椅，所述實驗臺上設置有設備帶、插座和控制面板，所述實驗臺的下方設置有若干儲物柜及冰箱，所述實驗區的上部設置有換氣扇、吊柜以及設置在吊柜下方的若干照明燈，所述實驗區靠近所述樣品區的一側設置有污水箱和通風櫥，且該實驗區的另一側連通有設備區，所述設備區內設置有安全藥品柜、快裝支架、折疊座椅和折疊辦公桌。

　　進一步地，所述實驗艙外殼遠離所述側門的一側設置有分別與實驗區和設備區對應的窗戶，所述窗戶的上端設置有吊鉤，且該窗戶的下端設有固定腿。

　　進一步地，所述實驗艙外殼的左側設置有后爬梯、取物窗、配電柜和空調室外機。

　　進一步地，所述設備區、實驗區以及樣品區之間均通過固定安裝的隔斷墻相隔離。

　　進一步地，所述實驗艙外殼內均布有若干與所述隔斷墻對應的固定栓。

　　進一步地，所述隔斷墻上設置有隔斷門，所述隔斷門的下部設置有滑軌以及與該滑軌對應的滑輪。

　　進一步地，所述隔斷門的材質包括鋁制隔板、鈦合金和PVC中的一種。

　　進一步地，所述快裝支架包括若干層可調節的鋁制隔板。

　　進一步地，所述設備區內設置有空調室內機。

　　進一步地，所述實驗臺的兩端均活動連接有活動板，所述活動板的下方設置有可調支架。

　　本實用新型的有益效果為：具有移動靈活的優點，非常適用于項目現場水質分析和現場實驗研究工作的開展;具有折疊、可移動功能，設備安裝和拆卸方便，設備區、實驗區、藥品區和休息區采用活動隔斷墻，根據需要可通過隔斷墻進行調整空間大小，為操作人員提供了更加舒心的工作環境;快裝支架的層高可調，安裝和拆卸方便;實驗臺兩端設置有活動板，可根據實驗工作需要展開或收下，能更好的適應不同實驗條件下，操作空間的需要。
