申請日2016.05.30
公開(公告)日2016.10.19
IPC分類號C02F3/34; C02F3/02
摘要
本實用新型提供一種地表水處理設備，其特征在于：包括潛水泵、管道、射流器、進氣管、水氣混合管、爆氣器、箱體、生物填料，所述潛水泵連接管道，所述管道連接射流器，所述射流器連接進氣管和水氣混合管，所述水氣混合管連接爆氣器，所述水氣混合管安裝在箱體的最底部，所述生物填料均勻放置在箱體內，所述箱體兩頭用絲網封閉。本實用新型結構簡單，使用方便，曝氣裝置實現水泵增氧，降低了能耗，且管道的長度可調節，以達到水體的微循環效果。

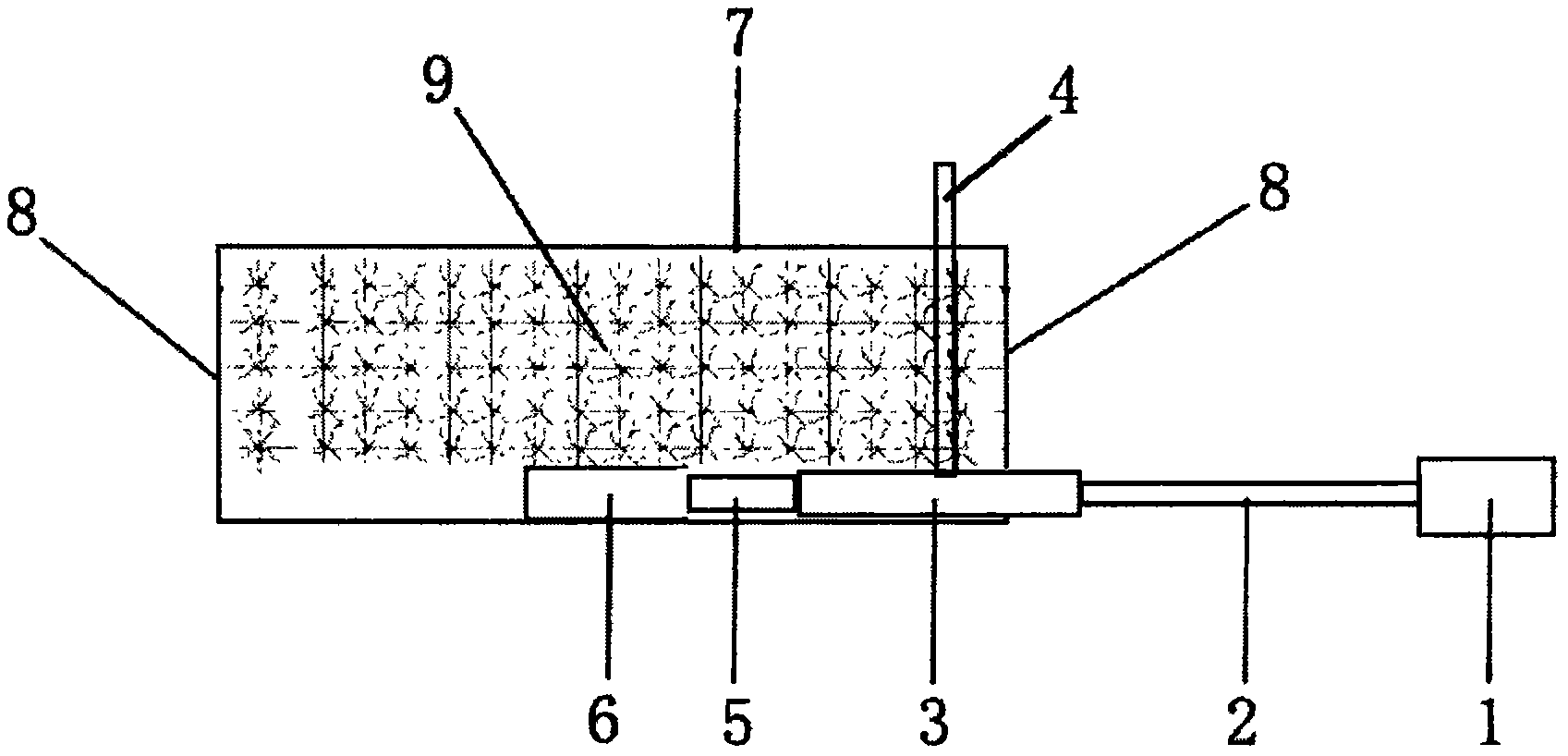

摘要附圖
權利要求書
1.一種地表水處理設備，其特征在于：包括潛水泵、管道、射流器、進氣管、水氣混合管、爆氣器、箱體、生物填料，所述潛水泵連接管道，所述管道連接射流器，所述射流器連接進氣管和水氣混合管，所述水氣混合管連接爆氣器，所述水氣混合管安裝在箱體的最底部，所述生物填料均勻放置在箱體內，所述箱體兩頭用絲網封閉。
2.如權利要求1所述的一種地表水處理設備，其特征在于：所述管道為一條或多條，長度跟據處理水面積調節。
3.如權利要求1所述的一種地表水處理設備，其特征在于：所述水氣混合管放在箱體的底層并連接爆氣器。
4.如權利要求1所述的一種地表水處理設備，其特征在于：所述爆氣器安裝在水氣混合管上端。
5.如權利要求1所述的一種地表水處理設備，其特征在于：所述箱體兩端用絲網封閉。
6.如權利要求1所述的一種地表水處理設備，其特征在于：所述生物填料用繩索串連，繩索兩端固定在箱體兩端的絲網上。
說明書
一種地表水處理設備
技術領域
本實用新型涉及一種地表水處理設備。
背景技術
隨著工業社會的發展，人類生活的加劇;人類活動對水的污染亦越來越大。據統計，我國目前有90%以上的城市河道受到不同層度的污染。而在我國目前的城市建設中，環境保護配套設施的建設還相對滯后，城市污水的處理率通常不到50%。在沒有大資金投向環�；A設施的情況下，城市污水難以全部治理的態勢將在短期內難以改變。目前人們雖然對此問題非常重視，并投入了很多的人力、物力想辦法解決地表污水的治理問題，但目前尚未有低成本、高效的方法。因此，如何有效而方便簡潔，并且，低成本地對被人類污染的水進行凈化，是目前人們所面臨的問題。
發明內容
本實用新型要解決的問題是現有的地表水生物處理裝置通常利用爆氣機原池中曝氣，一是浪費能源，二是由于水體循環不好，不能充分與空氣接觸，不能充分曝氣，三是對生物無載體，不能長期固定作用。
為解決上述技術問題，本實用新型采用的技術方案是：
一種地表水處理設備，其特征在于：包括潛水泵、管道、射流器、進氣管、水氣混合管、爆氣器、箱體、生物填料，所述潛水泵連接管道，所述管道連接射流器，所述射流器連接進氣管和水氣混合管，所述水氣混合管連接爆氣器，所述水氣混合管安裝在箱體的最底部，所述生物填料均勻放置在箱體內，所述箱體兩頭用絲網封閉。
進一步的，所述潛水泵連接管道，管道為一條或多條，長度跟據處理水面積調節。
進一步的，所述管道連接射流器，射流器連接進氣管和水氣混合管，所述水氣混合管放在箱體的最底部，水氣混合管連接爆氣器，所述箱體兩端用絲網封閉。
進一步的，所述生物填料用繩索串連，繩索兩端固定在箱體兩端的絲網 上，生物填料均勻的分布在箱體內。
本實用新型具有的優點和積極效果是：
1、本實用新型將地表污水通過潛水泵的收集進入管道，污水經過射流器并吸入空氣，然后流入水氣混合管，水和空氣通過爆氣器排出，得到爆氣效果。
2、本實用新型利用空氣和水與生物填料長時間接觸，使生物填料掛滿生物膜，利用生物膜對水中的污染物進行降解處理。
3、本實用新型均采用結構設計合理，自動化操作簡單方便，降低了使用成本。
