申請日2016.05.30

　　公開(公告)日2016.10.19

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供的玻璃鋼無動力一體化污水處理反應器，它包括罐體，罐體內設有沉淀發酵區、厭氧發酵區、厭氧區、過濾區，罐體兩端分別設有進水口和出水口，進水口與沉淀發酵區連通，出水口與過濾區連通，罐體上設有檢查口，檢查口上設有蓋子，罐體上設有圓筒管，蓋子與圓筒管旋扣連接。將原先技術中的蓋子與檢查口之間的連接方式改為旋扣連接，不但可以極大的提高安全性，而且便于操作，旋扣連接的結構位于圓筒管內，這樣該結構在工作時受到的影響較小，不會受外界結構的干擾，而且穩定性較好，比較可靠。

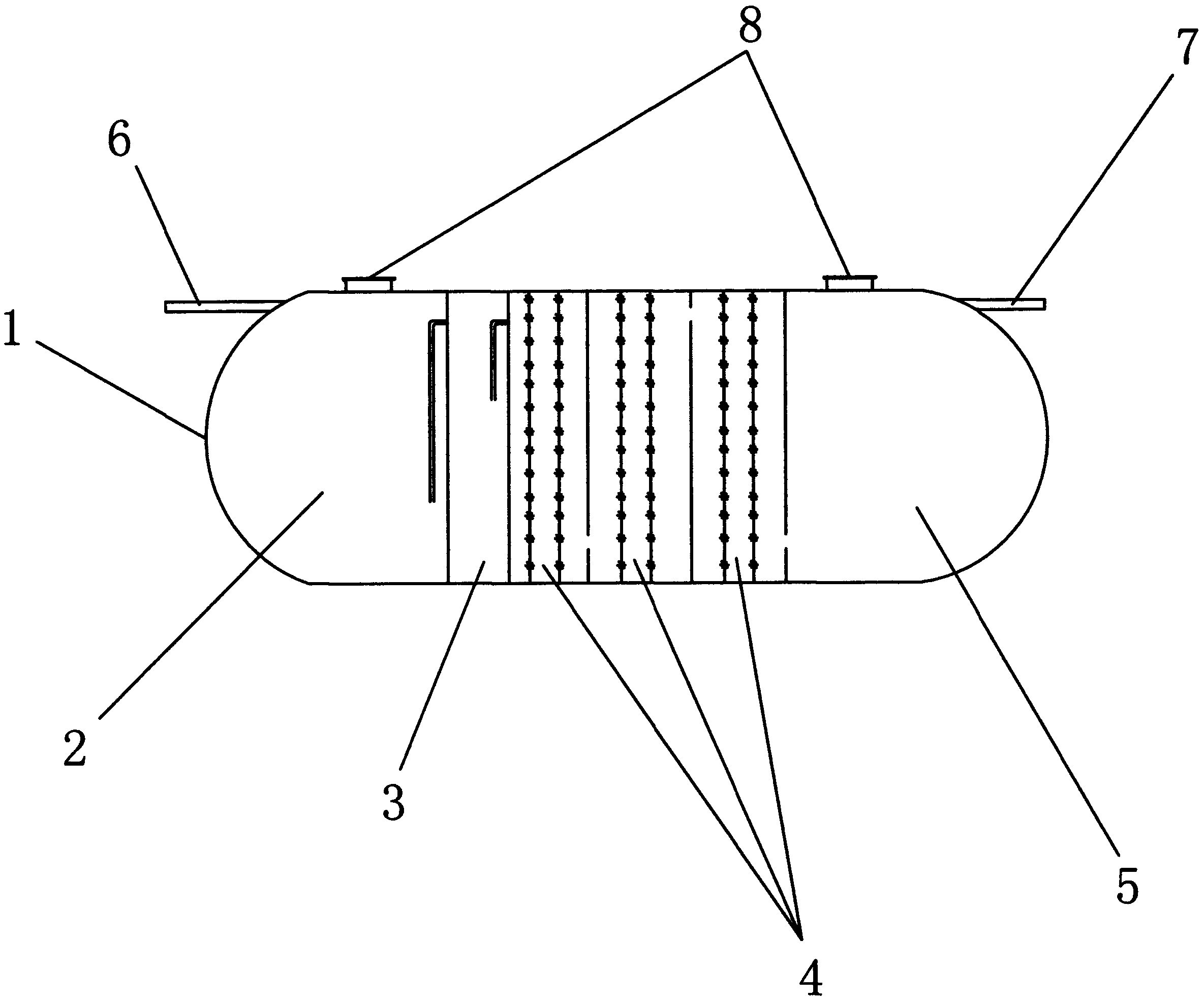

　　摘要附圖



　　權利要求書

　　1.一種玻璃鋼無動力一體化污水處理反應器，它包括罐體(1)，罐體(1)內設有沉淀發酵區(2)、厭氧發酵區(3)、厭氧區(4)、過濾區(5)，罐體(1)兩端分別設有進水口(6)和出水口(7)，進水口(6)與沉淀發酵區(2)連通，出水口(7)與過濾區(5)連通，罐體(1)上設有檢查口(8)，檢查口(8)上設有蓋子(9)，其特征在于：罐體(1)上設有圓筒管(10)，蓋子(9)與圓筒管(10)旋扣連接。

　　2.根據權利要求1所述的玻璃鋼無動力一體化污水處理反應器，其特征在于：所述的圓筒管(10)的內壁設有多個周向均勻分布的扣槽(11)，在蓋子(9)的下方設有周向凸臺(12)，凸臺(12)的外壁設有周向分布的扣臺(13)，凸臺(12)容置在圓筒管(10)內且扣臺(13)和扣槽(11)扣接配合。

　　3.根據權利要求2所述的玻璃鋼無動力一體化污水處理反應器，其特征在于：所述的扣槽(11)設有限位凸點(14)，在扣臺(13)上設有凹槽(15)，扣臺(13)與扣槽(11)口接配合時限位凸點(14)卡陷在凹槽(15)內。

　　說明書

　　玻璃鋼無動力一體化污水處理反應器

　　技術領域

　　本實用新型涉及污水處理技術領域，具體講是一種玻璃鋼無動力一體化污水處理反應器。

　　背景技術

　　在工業生產以及社會生活中都會產生各種各樣的工業污水或者生活污水，隨著人們環保意識提高，對環保的要求逐漸提高，因此也就對各種污水的處理提高了要求，不能向以前那樣亂排亂放。目前比較常用的各種污水處理設備中無動力污水處理反應器是一種比較常見的設備，其采用厭氧為主、兼性生物濾池為輔助的技術。這種反應器應用廣泛，其上一般都設有檢查口，檢查口設有蓋子，蓋子與檢查口的配合方式大多比較簡單，在檢查口內設有凹臺，蓋子的下端面設有凸臺，通過凸臺與凹臺配合，蓋子直接蓋在檢查口上，這種方式比較簡單，操作方便，但是存在的問題是安裝比較松散，極易被閑雜人等誤操作而掀起，尤其是被兒童掀起，檢查口開啟后人員容易墜落，危險性極高。

　　實用新型內容

　　本實用新型所要解決的技術問題是，提供一種更為安全的玻璃鋼無動力一體化污水處理反應器。

　　為解決上述技術問題，本實用新型提供的玻璃鋼無動力一體化污水處理反應器，它包括罐體，罐體內設有沉淀發酵區、厭氧發酵區、厭氧區、過濾區，罐體兩端分別設有進水口和出水口，進水口與沉淀發酵區連通，出水口與過濾區連通，罐體上設有檢查口，檢查口上設有蓋子，罐體上設有圓筒管，蓋子與圓筒管旋扣連接。

　　作為改進，所述的圓筒管的內壁設有多個周向均勻分布的扣槽，在蓋子的下方設有周向凸臺，凸臺的外壁設有周向分布的扣臺，凸臺容置在圓筒管內且扣臺和扣槽扣接配合。

　　進一步改進，所述的扣槽設有限位凸點，在扣臺上設有凹槽，扣臺與扣槽口接配合時限位凸點卡陷在凹槽內。

　　采用以上結構后，本實用新型與現有技術相比，具有以下優點：

　　將原先技術中的蓋子與檢查口之間的連接方式改為旋扣連接，不但可以極大的提高安全性，而且便于操作，旋扣連接的結構位于圓筒管內，這樣該結構在工作時受到的影響較 小，不會受外界結構的干擾，而且穩定性較好，比較可靠。
