申請日2016.07.20
公開(公告)日2017.01.18
IPC分類號C02F9/14
摘要
本實用新型公開了一種一體化集成污水處理裝置，包括：AO法箱式處理設備、高級氧化氣體發生設備、高級氧化氣體處理設備和管路設備;所述管路設備依次連接所述AO法箱式處理設備、高級氧化氣體發生設備和高級氧化氣體處理設備;所述高級氧化氣體發生設備和高級氧化氣體處理設備連接;待處理的污水從所述管路設備依次通過所述AO法箱式處理設備和高級氧化氣體處理設備，完成污水處理過程�；旧峡梢詽M(mǎn)足生活小區以及中小企業的廢水處理要求，對國內企業來說，不失為一種合理的廢水處理方法。
權利要求書
1.一種一體化集成污水處理裝置，其特征在于，包括：
AO法箱式處理設備、高級氧化氣體發生設備、高級氧化氣體處理設備和管路設備;
所述管路設備依次連接所述AO法箱式處理設備、高級氧化氣體發生設備和高級氧化氣體處理設備;所述高級氧化氣體發生設備和高級氧化氣體處理設備連接。
2.根據權利要求1所述的一體化集成污水處理裝置，其特征在于，所述AO法箱式處理設備還包括：
膜分離器，設置于生化反應池中。
3.根據權利要求2所述的一體化集成污水處理裝置，其特征在于，所述AO法箱式處理設備還包括：
反洗模塊，與所述膜分離器連接。
4.如權利要求2所述的一體化集成污水處理裝置，其特征在于，所述AO法箱式處理設備還包括：
曝氣模塊，與所述膜分離器連接。
5.根據權利要求1所述的一體化集成污水處理裝置，其特征在于，還包括：
控制設備，與所述AO法箱式處理設備、高級氧化氣體發生設備、高級氧化氣體處理設備和管路設備分別連接。
6.根據權利要求1所述的一體化集成污水處理裝置，其特征在于，還包括：
錐形集泥結構，設置在所述一體化集成污水處理器的箱體內部，所述箱體外部為矩形結構，矩形底面直接與地面接觸。
7.根據權利要求1所述的一體化集成污水處理裝置，其特征在于，所述高級氧化氣體發生設備，包括：
氣源系統、控制系統、放電室和電源箱。
8.根據權利要求1所述的一體化集成污水處理裝置，其特征在于，所述高級氧化氣體處理設備，包括：
氣體投加系統及反應接觸罐。
說明書
一種一體化集成污水處理裝置
技術領域
本實用新型涉及污水處理技術應用領域，尤其涉及一種一體化集成污水處理裝置。
背景技術
隨著現代化的進程加快，在生產生活中產生的廢水也在逐年上升。國家開始大力建設污水處理工程，在使用和建設當中我們也發現了目前污水處理工程主要缺點：
(1)需要多個處理池、反應池，在水池的建設當中，不僅耗資大而占地面積非常廣，且建設周期較長。
(2)對于難降解有機物處理效果不理想，處理后的水，水中小分子溶解物依然較多。
(3)目前生活污水工業廢水大部分是通過管道，流進污水廠在污水處理廠進行集中式處理，這就造成污水處理廠處理量大、任務重、處理步驟繁雜、需要大量人員操作且處理效果不佳的問題。
(4)運行和維修成本高，且在重建或者改建過程中，可二次利用資源少。
發明內容
本實用新型實施例期望提供一種一體化集成污水處理裝置，能夠解決現有技術中的污水處理過程復雜、效果不理想的問題，同時，運行成本低，操作簡單易用。
本實用新型實施例的技術方案是這樣實現的：

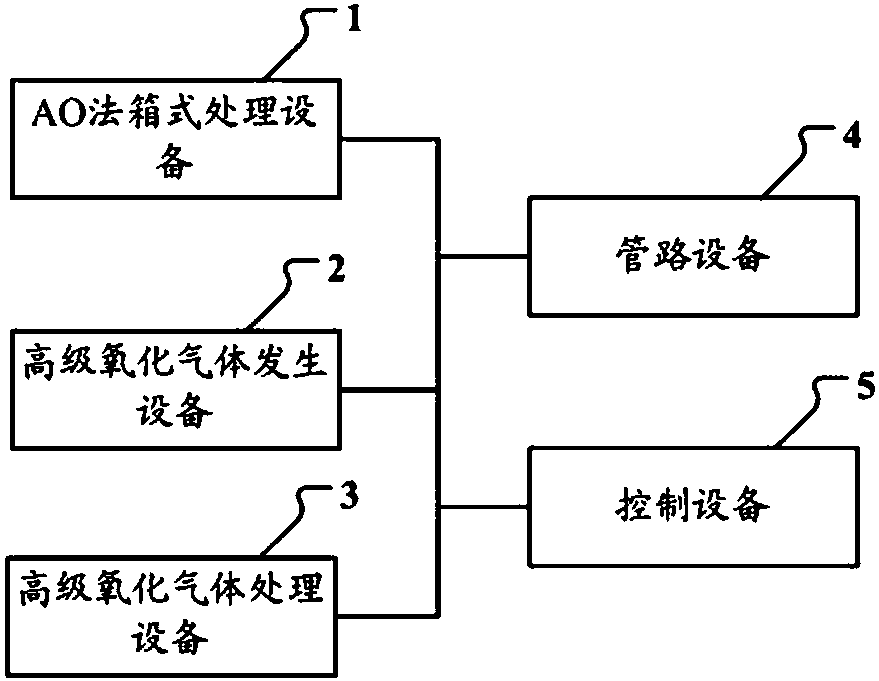

一種一體化集成污水處理裝置，包括：
AO法箱式處理設備、高級氧化氣體發生設備、高級氧化氣體處理設備和管路設備;
所述管路設備依次連接所述AO法箱式處理設備、高級氧化氣體發生設備和高級氧化氣體處理設備;所述高級氧化氣體發生設備和高級氧化氣體處理設備連接;
待處理的污水從所述管路設備依次通過所述AO法箱式處理設備和高級氧化氣體處理設備，完成污水處理過程。
所述AO法箱式處理設備還包括：
膜分離器，設置于生化反應池中，截留生化反應池中的活性污泥和大分子有機物質。
所述AO法箱式處理設備還包括：
反洗模塊，與所述膜分離器連接，對所述膜分離器中的膜提供物理清洗，去除累積在膜表面和膜內部的污垢。
所述AO法箱式處理設備還包括：
曝氣模塊，與所述膜分離器連接，配合處理污水。
還包括：
控制設備，與所述AO法箱式處理設備、高級氧化氣體發生設備、高級氧化氣體處理設備和管路設備分別連接;控制所述AO法箱式處理設備、高級氧化氣體發生設備、高級氧化氣體處理設備和管路設備的工作。
還包括：
錐形集泥結構，設置在所述一體化集成污水處理器的箱體內部，所述箱體外部為矩形結構，矩形底面直接與地面接觸。
所述高級氧化氣體發生設備，包括：
氣源系統、控制系統、放電室和電源箱;
氣源由氣源系統在控制系統作用下，進入與電源箱連接的放電室，通過放電室產生高級氧化氣體后，輸送高級氧化氣體處理設備。
所述高級氧化氣體處理設備，包括：
氣體投加系統及反應接觸罐;
所述反應罐內設置鈦板曝氣盤，由所述高級氧化氣體發生設備產生的臭氧經鈦板曝氣盤在反應接觸罐內進行曝氣，使高級氧化氣體與水體充分接觸。
本實用新型實施例所提供的一體化集成污水處理裝置，將多種污水處理的傳統工藝組合在同一設備中，對所需去除的污染物成分，以及去除后的產物進行分析研究，確定最佳的去除工藝先后順序，并且根據所需去除污染物的處理時間，計算設計罐體體積，及水流速度，使處理效果達到最優各設備之間達到高度匹配。每道工序及系統的設計以不影響處理效果為主，盡量減小所占空間，使布局合理化、且系統整體美觀、結構緊湊。
