申請日2016.05.06
公開(公告)日2016.09.28
IPC分類號C02F1/70; C02F103/16; C02F101/22
摘要
本實用新型公開了一種電鍍廢水除鉻裝置，包括進水口、反應槽和出水口;所述進水口位于所述反應槽上部，所述出水口位于所述反應槽下部;所述反應槽上設有攪拌機機架，所述攪拌機機架下設有攪拌機;所述反應槽底部上方設有導泥斜面，所述導泥斜面端部設有排泥口;所述導泥斜面與所述反應槽底部之間設置有多個加強筋;還包括一微控制器、聲光報警儀、PH檢測儀和ORP在線檢測儀，所述PH檢測儀和ORP在線檢測儀的輸出端分別與所述微控制器的輸入端連接，所述聲光報警儀的輸入端與所述微控制器的輸出端連接。本實用新型能實時監測除鉻反應的PH值、反應情況等，使得反應可以自動化控制，使用方便，簡單。
權利要求書
1.一種電鍍廢水除鉻裝置，包括進水口、反應槽和出水口;所述進水口位于所述反應槽上部，所述出水口位于所述反應槽下部;
所述反應槽上設有攪拌機機架，所述攪拌機機架下設有攪拌機，所述攪拌機位于所述反應槽內;所述攪拌機機架上設有帶動攪拌機攪拌的電機;
所述攪拌機包括攪拌軸和多個攪拌葉片，多個所述攪拌葉片均勻固定在所述攪拌軸上;
所述反應槽底部上方設有導泥斜面，所述導泥斜面端部設有排泥口;所述導泥斜面與所述反應槽底部之間設置有多個加強筋;
還包括一微控制器、聲光報警儀、PH檢測儀和ORP在線檢測儀，所述PH檢測儀和ORP在線檢測儀的輸出端分別與所述微控制器的輸入端連接，所述聲光報警儀的輸入端與所述微控制器的輸出端連接，所述電機通過第一驅動模塊與所述微控制器連接，所述第一驅動模塊的輸入端與所述微控制器的輸出端連接，所述第一驅動模塊的輸出端與所述電機的輸入端連接。
2.根據權利要求1所述的一種電鍍廢水除鉻裝置，其特征在于：所述反應槽連接有加藥泵，所述加藥泵通過第二驅動模塊與所述微控制器連接，所述第二驅動模塊的輸入端與所述微控制器的輸出端連接，所述第二驅動模塊的輸出端與所述加藥泵的輸入端連接。
3.根據權利要求1所述的一種電鍍廢水除鉻裝置，其特征在于：所述反應槽內壁設有一層環氧樹脂防腐層。
4.根據權利要求1所述的一種電鍍廢水除鉻裝置，其特征在于：所述反應槽外設有一層保溫層。
5.根據權利要求1所述的一種電鍍廢水除鉻裝置，其特征在于：所述PH檢測儀的PH電極置于所述反應槽內。
說明書
一種電鍍廢水除鉻裝置
技術領域
本實用新型屬于電鍍廢水處理設備技術領域，更進一步涉及一種電鍍廢水除鉻裝置。
背景技術
電鍍廢水主要由電鍍工廠排出的廢水和廢液組成。由于鍍種較多，工藝繁瑣，水質復雜，成分不易控制，電鍍廢水主要含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，這些電鍍廢水屬于致癌、致畸、致突變的劇毒物質，對人類及其他生物的生存環境都造成極大的危害。
電鍍廢水中鉻的處理一般采用化學法處理，即在含鉻污水中投加還原劑，在酸性介質中將六價鉻還原成三價鉻，其化學反應式如下：
還原反應： 還原劑采用焦亞硫酸鈉(Na2S2O5)
2H2Cr2 O7 + 3Na2S2O5 + 3H2SO4 → 2Cr2(SO4)3 + 3Na2SO4 + 5H2O
產生的Cr3+在堿化到PH8～9條件下產生沉淀。
Cr2(SO4)3 + 6NaOH →2Cr(OH)3↓+ 3Na2SO4
通過上述反應，可以將鉻以氫氧化物的形式沉淀出來，進而與污水分離。
然而上述反應中，對于PH值的要求比較高，先是酸性條件，后面又需要變?yōu)閴A性條件，現有的處理設備中，不能及時實時地監測PH值，會導致反應不夠完全，對鉻的處理不夠徹底。
實用新型內容
有鑒于此，本實用新型的目的是提供一種能夠?qū)崟r(shí)、及時監測反應中的PH值，同時通過ORP在線檢測儀對氧化還原反應進行實時監測和自動化控制，實現充分反應去除鉻的目的。
本實用新型通過以下技術手段解決上述問題：

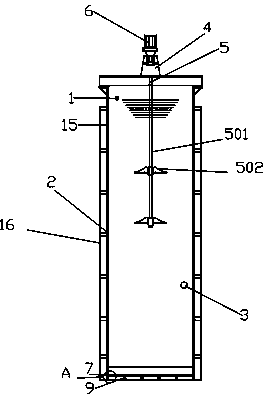

一種電鍍廢水除鉻裝置，包括進水口、反應槽和出水口;所述進水口位于所述反應槽上部，所述出水口位于所述反應槽下部;
所述反應槽上設有攪拌機機架，所述攪拌機機架下設有攪拌機，所述攪拌機位于所述反應槽內;所述攪拌機機架上設有帶動攪拌機攪拌的電機;
所述攪拌機包括攪拌軸和多個攪拌葉片，多個所述攪拌葉片均勻固定在所述攪拌軸上;
所述反應槽底部上方設有導泥斜面，所述導泥斜面端部設有排泥口;所述導泥斜面與所述反應槽底部之間設置有多個加強筋;
還包括一微控制器、聲光報警儀、PH檢測儀和ORP在線檢測儀，所述PH檢測儀和ORP在線檢測儀的輸出端分別與所述微控制器的輸入端連接，所述聲光報警儀的輸入端與所述微控制器的輸出端連接，所述電機通過第一驅動模塊與所述微控制器連接，所述第一驅動模塊的輸入端與所述微控制器的輸出端連接，所述第一驅動模塊的輸出端與所述電機的輸入端連接。
進一步地，所述反應槽連接有加藥泵，所述加藥泵通過第二驅動模塊與所述微控制器連接，所述第二驅動模塊的輸入端與所述微控制器的輸出端連接，所述第二驅動模塊的輸出端與所述加藥泵的輸入端連接。
進一步地，所述反應槽內壁設有一層環氧樹脂防腐層。
進一步地，所述反應槽外設有一層保溫層。
進一步地，所述PH檢測儀的PH電極置于所述反應槽內。
本實用新型的有益效果如下：
本實用新型的電鍍廢水除鉻裝置，通過導泥斜面，污泥在斜面的作用下，受重力作用傾斜流到排泥口，方便污泥的排出。通過在導泥斜面與反應槽底部之間設置加強筋，不僅加強了反應槽的結構，節省了材料，還能通過加強筋來方便反應槽的散熱。
本實用新型的電鍍廢水除鉻裝置，通過PH檢測儀和ORP在線檢測儀及時、實時地將反應的PH值和氧化還原反應情況反饋給微控制器，同時，當反應有異常時，聲光報警儀會進行報警，工作人員會及時、快速地做出應對措施，使得反應快速、可控。
