申請日2016.05.06
公開(公告)日2016.09.07
IPC分類號F23G7/05
摘要
一種丙烯腈廢水處理裝置,涉及一種廢水處理裝置。本實用新型要解決現有的丙烯腈廢水處理裝置故障率高、不具備除硫功能、排煙溫度高、工業廢水直燒爐排污量大的問題。一種廢水處理裝置,包括油氣兩用燃燒器、工業廢水燃燒器、廢水焚燒爐、余熱鍋爐、冷凝器、洗滌塔;工業廢水燃燒器包括工業廢水進口、旋流風入口和霧化水出口;本實用新型裝置故障率低,具備除硫功能,排煙溫度低,排煙溫度為93℃以下,廢氣中污染物含量低,本實用新型裝置可以每小時可處理丙烯腈廢水26噸,每年可收集中水175000噸。本實用新型裝置適用于丙烯腈廢水的處理。
權利要求書

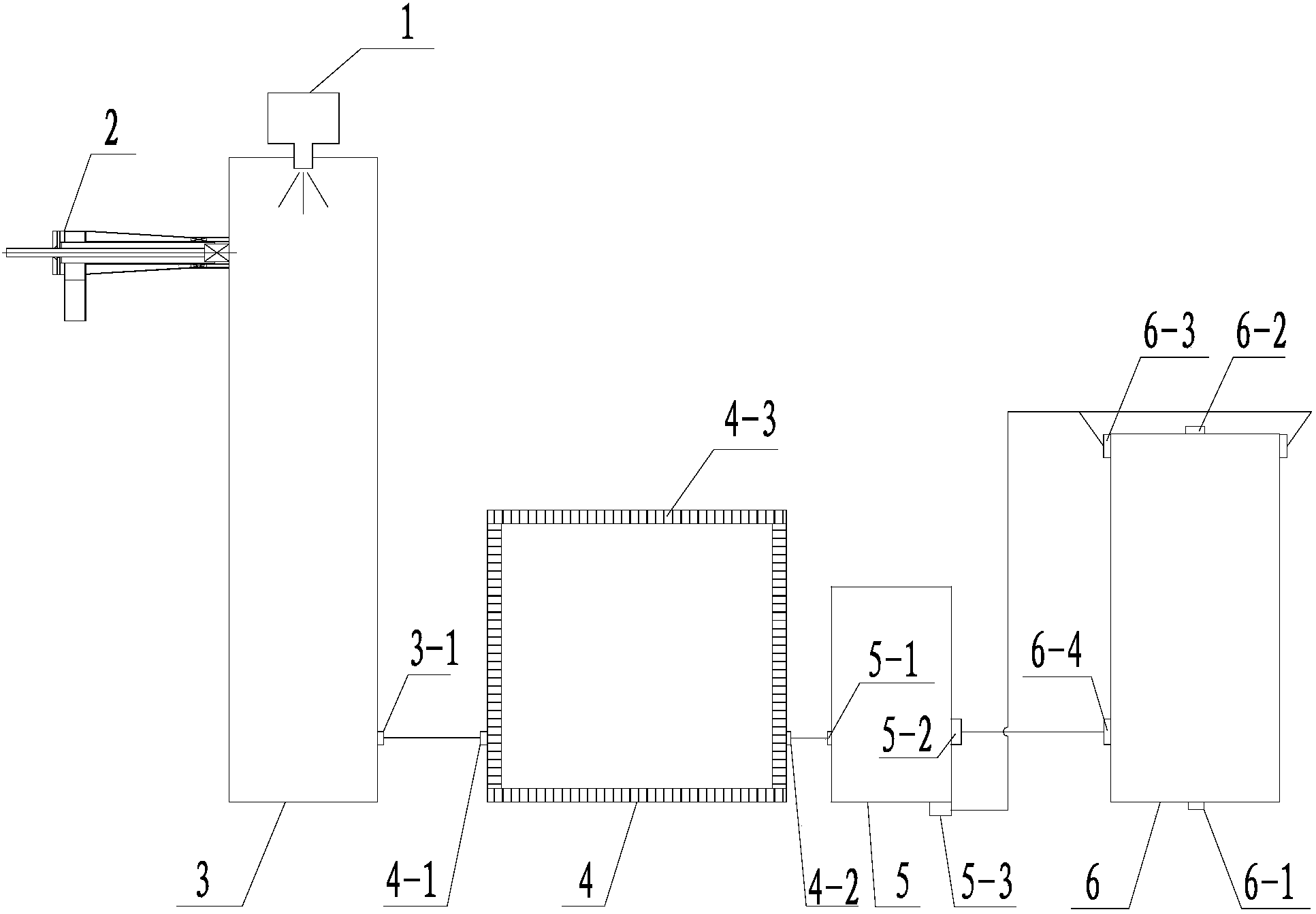

1.一種丙烯腈廢水處理裝置,包括油氣兩用燃燒器(1)、工業廢水燃燒器(2)、廢水焚燒爐(3)、余熱鍋爐(4)、冷凝器(5)和洗滌塔(6),其特征在于:所述工業廢水燃燒器(2)包括工業廢水進口(2-1)、旋流風入口(2-2)和霧化水出口(2-3);所述油氣兩用燃燒器(1)設置于工業焚燒爐(3)頂部,工業廢水燃燒器(2)設置于工業廢水焚燒爐(3)上部;洗滌塔(6)底部設置有廢水出口(6-1),洗滌塔(6)上部設置有煙氣排放管(6-2);余熱鍋爐(4)中設置有光管水冷屏(4-3);
工業廢水焚燒爐(3)的煙氣出口(3-1)與余熱鍋爐(4)的煙氣入口(4-1)相連;余熱鍋爐(4)的煙氣出口(4-2)與冷凝器(5)的煙氣入口(5-1)相連,冷凝器(5)的煙氣出口(5-2)與洗滌塔(6)的煙氣入口(6-4)相連,冷凝器(5)的冷凝水出口(5-3)與洗滌塔(6)的洗滌水入口(6-3)相連。
2.根據權利要求1所述的一種丙烯腈廢水處理裝置,其特征在于所述余熱鍋爐(4)中光管水冷屏(4-3)的間距d為900mm。
說明書
一種丙烯腈廢水處理裝置
技術領域
本實用新型涉及一種丙烯腈廢水處理裝置。
背景技術
丙烯腈是由石油合成的,是人類必不可少的衣服面料;丙烯腈在合成過程中會產生工業廢水,其中包含可燃物質和非可燃物質:可燃物質為丙烯腈、氰化氫、CN、甲醇、丙酮、丙腈等。非可燃物質為鈉鹽、氨氣、氮化物和硫化物等。有的單位從日本引進廢水焚燒爐和余熱鍋爐,余熱鍋爐的煙氣中的鈉鹽沉積堵塞和排煙溫度高,因而停用。從美國PCC公司引進的廢水焚燒系統和余熱鍋爐:水位不穩定,故障率高,不具備除硫功能。目前多數企業采用的直燒爐環保均達不到國家標準。
實用新型內容
本實用新型為了解決現有的丙烯腈廢水處理裝置故障率高、不具備除硫功能、排煙溫度高、工業廢水直燒爐環保不達標的問題,而提出一種丙烯腈廢水處理裝置。
一種丙烯腈廢水處理裝置,包括油氣兩用燃燒器、工業廢水燃燒器、廢水焚燒爐、余熱鍋爐、冷凝器和洗滌塔;所述工業廢水燃燒器包括工業廢水進口、旋流風入口和霧化水出口;
所述油氣兩用燃燒器設置于工業焚燒爐頂部,工業廢水燃燒器設置于工業廢水焚燒爐上部;
所述工業廢水焚燒爐的煙氣出口與余熱鍋爐的煙氣入口相連;余熱鍋爐的煙氣出口與冷凝器的煙氣入口相連,冷凝器的煙氣出口與洗滌塔的煙氣入口相連,冷凝器的冷凝水出口與洗滌塔的洗滌水入口相連;洗滌塔底部設置有廢水出口,洗滌塔上部設置有煙氣排放管;余熱鍋爐中設置有光管水冷屏;
所述余熱鍋爐中光管水冷屏的間距d為900mm。
本實用新型裝置的工作原理為:
工業廢水經工業廢水燃燒器霧化后,配合旋流風,與燃氣燒嘴產生的火炬進行切向旋流混合,進行焚燒。產生高溫煙氣;高溫煙氣進入余熱鍋爐,當在余熱鍋爐中煙氣達到300~400℃時,煙氣中的氨氣與氮化物反應,實現了除去氮化物的目的;高溫煙氣經余熱鍋爐降溫后,煙氣進入冷凝器。從冷凝器中可以回收凝結水;同時利用二氧化硫的露點使煙氣中大部分的二氧化硫結露,用凝結水帶走二氧化硫,達到除去煙氣中大部分二氧化硫的目的;泠凝器中煙氣從底部進入洗滌塔;泠凝器產生的冷凝水經霧化后從洗滌塔頂部進入洗滌塔并與底部進入的煙氣混合,煙氣中的鈉鹽、剩余的二氧化硫被清洗吸收,洗滌塔最終合格的煙氣排出,洗滌塔回收洗滌用冷凝水得到中水。
本實用新型具備以下有益效果:
1、本實用新型裝置可以每小時可處理丙烯腈廢水26噸,并回收20多噸凝結水,處理后,每年可收集中水175000噸。
2、在工業廢水燃燒器增加旋流風,與主燃氣燒嘴產生的火炬進行切向旋流配合,產生的霧化水和旋流風,向下運動過程中形成旋轉流體動力場,并進行可燃物質焚燒,同時通過調節旋流風的進風量來控制丙烯腈廢水中可燃物質充分焚燒,并且本實用新型工業廢水燃燒器射程長、霧化效果好;
3、本實用新型裝置中,當在余熱鍋爐中煙氣達到300~400℃時,煙氣中氨氣與原有的氮化物反應,實現了除去氮化物的目的,可達到低于100g/m3的標準濃度,并且沒有增加任何除氮化物的原料和設備,成本低;
4、冷凝器中可以回收凝結水;同時利用二氧化硫的露點使煙氣中大部分的二氧化硫結露,用凝結水帶走二氧化硫,達到除去煙氣中大部分二氧化硫的目的
5、余熱鍋爐內的水冷屏為光管水冷屏,水冷屏之間的間距為900mm,與原有的間距(400~500mm)相比較間距變大,使煙氣中的鈉鹽不在管間產生搭橋堵塞;鍋爐光管部件表面光滑,降低了被鈉鹽沾污的概率;
6、余熱鍋爐吸收高溫煙氣中熱量后,煙氣被冷卻至93℃;余熱鍋爐產生的過熱蒸汽回收后用于發電或工業生產。
7、本實用新型裝置故障率低,具備除硫功能,排煙溫度低,排煙溫度為93℃以下。
