申請日2016.05.16

　　公開(公告)日2016.12.07

　　IPC分類號C02F3/02

　　摘要

　　一種有機廢水的好氧處理系統，包括用于調勻污水濃度的均質組件、用于對污水中的有機物進行降解的好氧處理組件及冷卻組件，所述均質組件的出水管道與所述好氧處理組件的進水管道通過管道連通，所述好氧處理組件上部通過其蒸汽管道與冷卻組件的進水管道連通，所述好氧處理組件的出水管道與后續污水處理系統的進水管道連通。本有機廢水的好氧處理系統，工藝運行穩定，反應速率快，同時能夠達到節能環保的效果。

　　權利要求書

　　1. 一種有機廢水的好氧處理系統，其特征在于，包括用于調勻污水濃度的均質組件、用于對污水中的有機物進行降解的好氧處理組件及冷卻組件，所述均質組件的出水管道與所述好氧處理組件的進水管道通過管道連通，所述好氧處理組件上部通過其蒸汽管道與冷卻組件的進水管道連通，所述好氧處理組件的出水管道與后續污水處理系統的進水管道連通。

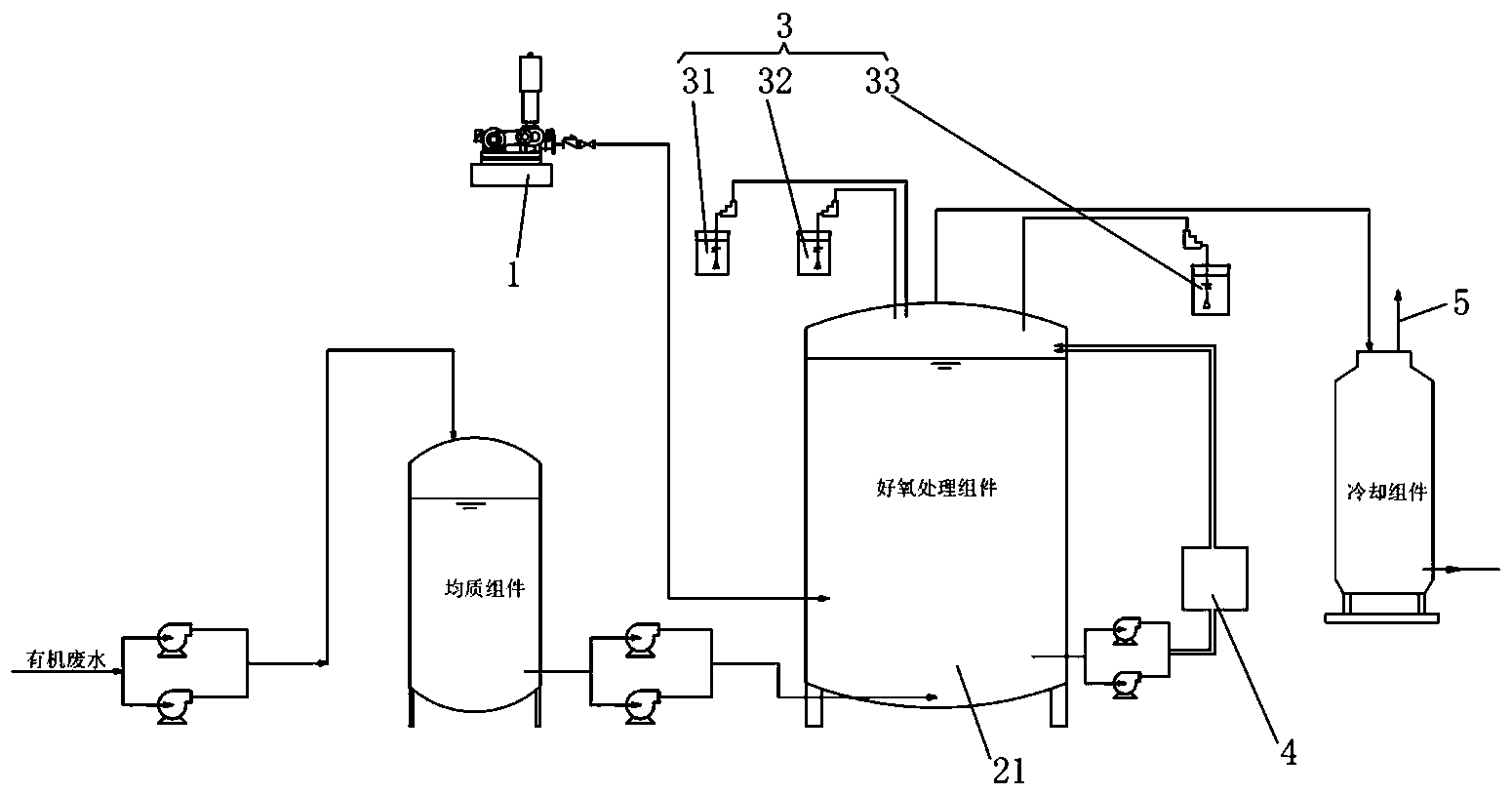

　　2. 根據權利要求1所述的有機廢水的好氧處理系統，其特征在于，所述好氧處理組件包括反應器(21)、用于將反應器(21)底部的污水回流至反應器(21)頂部的回流組件(4)、用于控制反應器(21)內部反應環境的調節組件(3)，所述反應器(21)外壁設有保溫層，所述反應器(21)的底部與回流組件(4)的進水管道連接，所述回流組件(4)的出水管道與反應器(21)的頂部連接，所述調節組件(3)通過管道與反應器(21)連接，所述反應器(21)頂部通過管道連接有用于冷卻反應器(21)的蒸汽的冷卻組件。

　　3. 根據權利要求2所述的有機廢水的好氧處理系統，其特征在于，所述反應器(21)還通過管道連接有曝氣組件(1)。

　　4. 根據權利要求3所述的有機廢水的好氧處理系統，其特征在于，所述反應器(21)上還設有用于消除廢水產生的氣泡的消泡組件。

　　5. 根據權利要求4所述的有機廢水的好氧處理系統，其特征在于，所述好氧處理組件的進水管道上還設有用于對污水進行預調節的均質組件。

　　6. 根據權利要求5所述的有機廢水的好氧處理系統，其特征在于，所述調節組件(3)包括溫度檢測裝置(31)、PH調節裝置(32)和補充劑添加裝置(33)，該溫度檢測裝置(31)、PH調節裝置(32)和補充劑添加裝置(33)分別通過管道與反應器(21)連接。

　　7. 根據權利要求6所述的有機廢水的好氧處理系統，其特征在于，所述冷卻組件上設有用于排出蒸汽的蒸汽排出管道(5)。

　　說明書

　　一種有機廢水的好氧處理系統

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及一種有機廢水的好氧處理系統。

　　背景技術

　　生活中會產生大量的廢水，一般廢水主要來源有：(1)工業廢水：工業生產過程的各個環節都可產生廢水。影響較大的工業廢水主要來自冶金、電鍍、造紙、印染、制革等企業。(1)生活污水 (2)農業污水 (3)其他：工業生產過程中產生的固體廢棄物含有大量的易溶于水的無機和有機物，受雨水沖淋造成水體污染。其中有機廢水對環境得影響是巨大的，一是需氧性危害：由于生物降解作用，高濃度有機廢水會使受納水體缺氧，多數水生物將死亡，惡化水質和環境。二是感觀性污染：高濃度有機廢水不但使水體失去使用價值，更嚴重影響水體附近人民的正常生活。三是致毒性危害：超高濃度有機廢水中含有大量有毒有機物，會在水體、土壤等自然環境中不斷累積、儲存，最后進入人體，危害人體健康。

　　目前針對高濃度有機廢水的處理方法主要有：焚燒法、吸附法、芬頓氧化法。焚燒法在實際操作中存在的缺點是廢水水量受相配鍋爐的限制，對廢水成分應詳細分析，確保不影響鍋爐本體燃燒。吸附法存在吸附材質的再生困難、費用高等缺點。芬頓氧化法則要求前面處理效果比較好，污染物溶度比較低，同時芬頓處理工藝還存在污泥多、芬頓處理容易返色、芬頓處理腐蝕性大等缺點。

　　實用新型內容

　　為克服和補充現有技術的不足及存在的問題，本實用新型提供一種有機廢水的好氧處理系統。

　　本實用新型是通過以下技術方案實現的：

　　一種有機廢水的好氧處理系統，其特征在于，包括用于調勻污水濃度的均質組件、用于對污水中的有機物進行降解的好氧處理組件及冷卻組件，所述均質組件的出水管道與所述好氧處理組件的進水管道通過管道連通，所述好氧處理組件上部通過其蒸汽管道與冷卻組件的進水管道連通，所述好氧處理組件的出水管道與后續污水處理系統的進水管道連通。

　　所述好氧處理組件包括反應器、用于將反應器底部的污水回流至反應器頂部的回流組件、用于控制反應器內部反應環境的調節組件，所述反應器外壁設有保溫層，所述反應器的底部與回流組件的進水管道連接，所述回流組件的出水管道與反應器的頂部連接，所述調節組件通過管道與反應器連接，所述反應器頂部通過管道連接有用于冷卻反應器的蒸汽的冷卻組件。

　　所述反應器還通過管道連接有曝氣組件。

　　所述反應器上還設有用于消除廢水產生的氣泡的消泡組件。

　　所述好氧處理組件的進水管道上還設有用于對污水進行預調節的均質組件。

　　所述調節組件包括溫度檢測裝置、PH調節裝置和補充劑添加裝置，該溫度檢測裝置、PH調節裝置和補充劑添加裝置分別通過管道與反應器連接。

　　所述冷卻組件上設有用于排出蒸汽的蒸汽排出管道。

　　本實用新型提供的一種有機廢水的好氧處理系統所產生的有益效果是：采用好氧菌處理有機廢水，方便維持反應在所需條件下，工藝運行穩定，管理簡便，反應速率快，停留時間短;同時，本有機廢水的好氧處理系統的容積較小，實現小批量處理，設備的占地面積小;在較高反應溫度(55～75℃)的條件下硝化反應被抑制，與傳統好氧處理系統相比，需氧量減少;采用保溫設置的反應器，僅需提供少量熱源即可實現維持反應溫度，節能環保;本有機廢水的好氧處理系統的反應器中氨氮濃度高，有利于病原生物的滅活。
