申請日2016.05.06

　　公開(公告)日2016.07.06

　　IPC分類號C02F9/06; C25C1/06; C25C7/00; C25B1/00; C25B9/08; C02F101/20

　　摘要

　　一種碳化硅酸洗廢水資源化處理工藝，主要是采用“單膜電滲析+沉淀+過濾”作為酸洗廢水資源化技術的工藝路線。在沒有引入額外的化學藥劑的前提下，可有效地實現硫酸酸洗廢水中酸與金屬離子的分離，以保證硫酸酸洗廢水中鐵含量由500mg/L下降到10mg/L以下，鐵回收率高達90%以上，酸的回收率在99%以上。本處理工藝沒有新引進其他任何雜質，只需要在每升硫酸酸洗回收液中添加3g的98%的濃硫酸，使硫酸酸洗回收液補充到3%的酸度，即可實現廢水回用。同時，該處理工藝產生的全部是金屬鐵的單質和/或化合物，從而，可實現零排放，保證清潔生產，實現廢水和鐵的資源化回收利用，產生很好的經濟與環境效益。

　　權利要求書

　　1.一種碳化硅酸洗廢水資源化處理工藝，其特征在于，采用單膜電滲析+沉淀+過濾的工藝流程，采用單膜電滲析設備作為碳化硅酸洗廢水資源化處理工藝的核心技術設備，其工藝流程包括如下工藝步驟：

　　(a)將碳化硅微粉生產中所產生的含有Fe2+、Fe3+鐵離子的硫酸酸洗廢水注入調節池中;

　　(b)然后，用耐酸泵將調節池中的硫酸酸洗廢水提升至單膜電滲析設備的陰極室，調節電滲析設備的運行電壓為30V～44V之間、酸洗廢水在陰極室的停留時間為1.5h～2.5h之間以及進水的鐵離子濃度為100mg/L～700mg/L之間;使單膜電滲析設備陰極室中的SO42-陰離子在電場力的作用下通過陰、陽極室間的陰離子交換膜遷移到陽極室，與此同時，陰極室中的H+、Fe3+和Fe2+陽離子發生電解，鐵離子和OH-相結合，析出單質鐵和形成鐵的氫氧化物顆粒物，陰極室pH值升高，廢水在流經導流板后排出陰極室;

　　(c)廢水從陰極室排出后，經過沉淀池和活性炭過濾裝置去除鐵系顆粒物;其中，沉淀池底部設置排泥裝置用于鐵系顆粒物的回收，活性炭過濾裝置設置反沖洗系統以保證過濾系統的處理效率，同時進行鐵的回收，實現鐵的資源化利用，廢水從活性炭過濾裝置出來后，酸洗廢水中的Fe2+、Fe3+鐵離子濃度下降至進水的10%以下，鐵的回收率在90%以上;

　　(d)而后，廢水進入陽極室，發生進一步電解，OH-電解成O2，陽極室的pH值下降，陰極室的SO42-通過設置在陰極室及陽極室中間的陰離子交換膜遷移至陽極室，酸根離子在該陰離子交換膜作用下在陽極室濃縮，實現硫酸溶液的再生，成為硫酸酸洗回收液;

　　(e)最終，將硫酸酸洗回收液流入回用池，實現硫酸酸液的回收，并在每升硫酸酸洗回收液水中再加入3g的98%的濃硫酸后，可直接用于碳化硅酸洗工藝，從而實現廢水回用。

　　2.根據權利要求1所述的碳化硅酸洗廢水資源化處理工藝，其特征在于，所述單膜電滲析設備是在陰極室(2)和陽極室(15)之間設置陰離子交換膜(10)，在陰離子交換膜(10)兩側設置左U型密封墊(9)及右U型密封墊(16)，使陰極室(2)和陽極室(15)及陰離子交換膜(10)之間呈密封狀，在陰極室(2)中設置陰極板(8)作為陰電極，在陰極板(8)和陰離子交換膜(10)之間設置使酸洗廢水在陰極室(2)內的停留時間均一且讓電滲析反應充分進行的導流板(6)，在陽極室(15)中設置陽極板(13)作為陽電極，于陽極板(13)及陰離子交換膜(10)之間設置帶孔膜支撐板(12)，用于支撐固定陰離子交換膜(10)，通過陰極板(8)和陽極板(13)上設置的陰極金屬接線柱(5)及陽極金屬接線柱(14)接直流電源，于陰極室(2)及陽極室(15)外側設置左外固定板(17)及右外固定板(11)，并通過緊固件(1)將左外固定板(17)及右外固定板(11)，陰極室(2)、陽極室(15)、陰離子交換膜(10)、左U型密封墊(9)及右U型密封墊(16)夾緊連接在一起。

　　說明書

　　碳化硅酸洗廢水資源化處理工藝

　　技術領域

　　本發明涉及一種酸洗廢水處理工藝，特別是碳化硅酸洗廢水資源化處理工藝，它適用于碳化硅行業的酸洗廢水資源化回收利用。

　　背景技術

　　碳化硅是耐材、磨料和光伏行業的基礎原材料，我國現有碳化硅企業500多家。碳化硅微粉生產過程中，需要利用硫酸溶液去除碳化硅微粉中的鐵雜質，該過程中產生大量的酸洗廢水。酸洗廢水的主要污染物是以硫酸為主的廢酸及各種鐵離子(Fe2+、Fe3+)等。pH值在2左右，鐵離子濃度在50~500mg/L之間。

　　如果該酸洗廢水處理不當，會造成的危害有：1、會腐蝕下水管道和鋼筋混凝土構筑物等。2、會阻礙水生生物的生長繁殖。3、廢水滲入土壤，時間長了會造成土質鈣化，破壞土層松散狀態，影響農作物生長。4、廢水中的鐵離子，會在生物體內富集，對生物和人類健康產生危害。

　　現有碳化硅企業的酸洗廢水，大部分使用中和沉淀工藝，其基本反應是：H++OH-→H2O，使廢水pH值升高到7~8之間;同時發生：Fe2++2OH-→Fe(OH)2↓，F(xiàn)e2+成為Fe(OH)2通過沉淀而除去，實現廢水的達標排放。

　　傳統工藝的主要缺點有：①需要消耗大量的中和藥劑氧化鈣或燒堿，外加電費人工等，處理成本高達5元/噸水左右;②廢水只能達標排放，廢水的鹽含量過高，不能實現回用，造成水資源的大量浪費;③廢水處理過程中產生的大量廢渣，主要成分是硫酸鈣和氫氧化鐵，各種有效成分分離難度太大，大部分都進行了土地填埋，浪費大量的土地資源。

　　發明內容

　　本發明的目的在于提供一種碳化硅酸洗廢水資源化處理工藝，它能夠克服己有技術的不足，在沒有引入額外的化學藥劑的前提下，可有效地實現硫酸酸洗廢水中酸與金屬離子的分離，并且在除去酸洗過程產生的金屬離子(鐵離子)雜質后，沒有新引進其他任何雜質，可有效地進行水資源的回用。同時，該處理工藝過程中產生的固體廢棄物全部是金屬鐵的單質和/或化合物，后續很方便實現鐵的資源化和硫酸酸洗廢水零排放的目標。

　　本發明采用單膜電滲析設備作為碳化硅酸洗廢水資源化處理工藝的核心技術設備，所述的單膜電滲析設備是在陰極室和陽極室之間設置陰離子交換膜，在陰離子交換膜兩側設置U型密封墊，使陰極室和陽極室及陰離子交換膜之間呈密封狀，在陰極室中設置陰極板作為陰電極，在陰極板和陰離子交換膜之間設置使酸洗廢水在陰極室內的停留時間均一且讓電滲析反應充分進行的導流板，在陽極室中設置陽極板作為陽電極，于陽極板與陰離子交換膜之間設置帶孔膜支撐板，用于支撐固定陰離子交換膜，通過陰極板和陽極板上設置的陰、陽極金屬接線柱接直流電源，于陰、陽極室兩外側設置左、右外固定板，并通過緊固件將左、右外固定板、陰極室、陽極室、陰離子交換膜、U型密封墊夾緊連接在一起。

　　本發明在具體實現過程中，考慮到各個反應器的具體停留時間、進水離子濃度和運行電壓會嚴重影響整個系統的運行效果和回用水質，對這些參數進行了充分的研究，并探究了停留時間、運行電壓和進水鐵離子濃度與鐵和酸回收率之間的關系，最終確定陰極室停留時間的范圍選取1.5h～2.5h之間，運行電壓的范圍選取30V～44V之間，進水鐵離子濃度的研究范圍選取100mg/L～700mg/L之間;

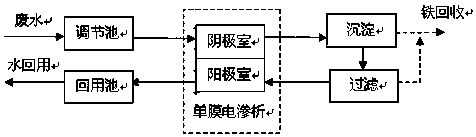

　　本發明采用“單膜電滲析+沉淀+過濾”的工藝流程。主要包括以下工藝步驟：

　　(a)將碳化硅微粉生產中所產生的含有鐵離子(Fe2+、Fe3+)的硫酸酸洗廢水注入調節池中;

　　(b)然后，用耐酸泵將調節池中的硫酸酸洗廢水提升至單膜電滲析設備的陰極室，調節電滲析設備的運行電壓為30V～44V之間、酸洗廢水在陰極室的停留時間為1.5h～2.5h之間以及進水的鐵離子濃度為100mg/L～700mg/L之間;使單膜電滲析設備陰極室中的SO42-陰離子在電場力的作用下，通過陰、陽極室間的陰離子交換膜遷移到陽極室，與此同時，陰極室中的H+、Fe3+和Fe2+陽離子發生電解，鐵離子和OH-相結合，析出單質鐵和形成鐵的氫氧化物顆粒物，陰極室pH值升高，廢水在流經導流板后排出陰極室;

　　(c)廢水從陰極室排出后，經過沉淀池和活性炭過濾裝置去除鐵系顆粒物;其中，沉淀池底部設置排泥裝置用于鐵系顆粒物的回收，活性炭過濾裝置設置反沖洗系統以保證過濾系統的處理效率，同時進行鐵的回收，實現鐵的資源化利用;廢水從活性炭過濾裝置出來后，酸洗廢水中的鐵離子(Fe2+、Fe3+)濃度下降至進水的10%以下，鐵的回收率在90%以上;

　　(d)而后，廢水進入陽極室，發生進一步電解，OH-電解成O2，陽極室的pH值下降，陰極室的SO42-通過設置在陰極室及陽極室中間的陰離子交換膜遷移至陽極室，酸根離子在該陰離子交換膜作用下在陽極室濃縮，實現硫酸溶液的再生，成為硫酸酸洗回收液;

　　(e)最終，將硫酸酸洗回收液流入回用池，實現硫酸酸液的回收。并在每升硫酸酸洗回收液水中再加入3g的98%的濃硫酸后，可直接用于碳化硅酸洗工藝，從而實現廢水回用。

　　本發明采用上述技術方案，具有以下有益效果：

　　1、本發明處理工藝過程中，在沒有引入額外的化學藥劑的前提下，實現了硫酸酸洗廢水中酸與鐵金屬離子的分離，使用該處理工藝可以保證硫酸酸洗廢水中鐵含量由500mg/L下降到10mg/L以下，鐵回收率高達90%以上，酸的回收率在99%以上。

　　2、本發明處理工藝中產生的酸液，是在該處理工藝酸洗時產生的廢液基礎上，除去酸洗過程產生的鐵離子雜質后，沒有新引進其他任何雜質，只需要在每升硫酸酸洗回收液中添加3g的98%的濃硫酸，使硫酸酸洗回收液補充到3%的酸度，完全符合碳化硅酸洗工藝段的硫酸酸洗溶液要求，從而實現硫酸酸洗廢水的回用。

　　3、該處理工藝過程中產生的固體廢棄物全部是金屬鐵的單質和/或化合物，后續很方便實現鐵的資源化和硫酸酸洗廢水零排放的目標。

　　總之，本發明可實現零排放，保證清潔生產，實現硫酸酸洗廢水和鐵的資源化回收利用，產生很好的經濟和環境效益。
