申請日2016.05.30

　　公開(公告)日2016.10.12

　　IPC分類號B01D24/00

　　摘要

　　本實用新型涉及一種螺旋式污水處理裝置，包括蓋體，所述蓋體上側設有水箱，所述水箱上側設有導管，所述導管表面均勻設有過濾層，所述過濾層上側均勻設有導槽，所述導槽上側均勻設有凸塊。本實用新型通過設置過濾層，更好的對污水進行初步過濾，方便對污水進行快速過濾，節約了使用者的時間，節約了資源，減少了使用成本，通過設置導槽，更好的減緩污水的流速，使污水通過過濾層的時間更長，過濾更加徹底，增加了過濾效果，通過設置凸塊，更好的對污水內的雜質進行吸附，方便對污水進行再次除污，提高了過濾效果，節約了使用者的時間，為使用者提供了方便，且結構簡單，設計合理，操作方便，安全可靠。

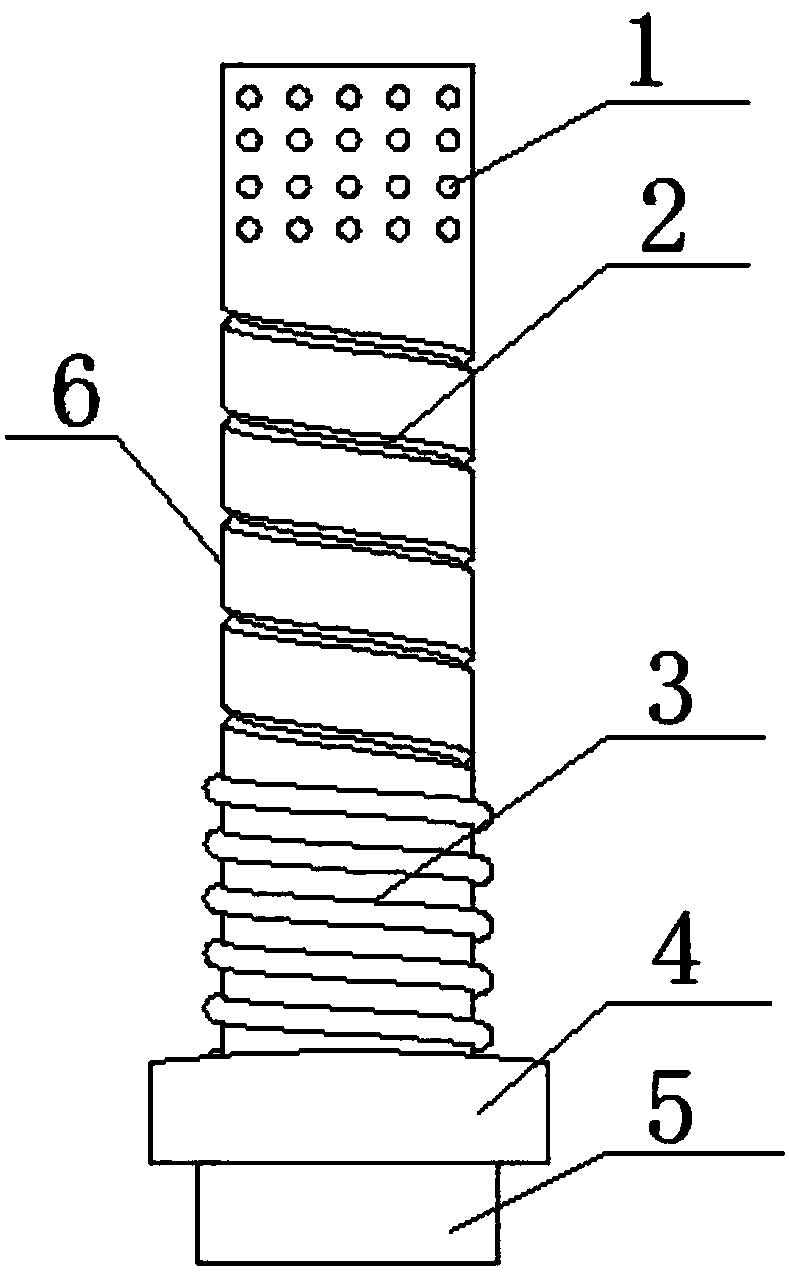

　　摘要附圖



　　權利要求書

　　1.一種螺旋式污水處理裝置，包括蓋體(5)，其特征在于：所述蓋體(5)上側設有水箱(4)，所述水箱(4)上側設有導管(6)，所述導管(6)表面均勻設有過濾層(3)，所述過濾層(3)上側均勻設有導槽(2)，所述導槽(2)上側均勻設有凸塊(1)。

　　2.根據權利要求1所述的一種螺旋式污水處理裝置，其特征在于：所述過濾層(3)為海綿制成且呈螺旋狀分布。

　　3.根據權利要求1所述的一種螺旋式污水處理裝置，其特征在于：所述導槽(2)為螺旋狀結構。

　　4.根據權利要求1所述的一種螺旋式污水處理裝置，其特征在于：所述蓋體(5)與水箱(4)螺紋連接。

　　5.根據權利要求1所述的一種螺旋式污水處理裝置，其特征在于：所述導管(6)與水箱(4)固定連接。

　　說明書

　　一種螺旋式污水處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種新型螺旋式污水處理裝置。

　　背景技術

　　現有的裝置在使用時，一般結構比較簡單，在對污水進行過濾時不方便對污水的流速進行減速，不方便通過導槽對污水進行降速，不方便使污水通過過濾層的時間更長些，影響了過濾效果，降低了過濾質量，還有的裝置在使用時，一般只進行單次過濾，不方便通過凸塊對污水內的雜質進行很好的吸附，清潔不夠徹底，浪費了使用者的時間，浪費了資源，增加了使用成本，影響了使用者的使用，為使用者帶來了不便。

　　實用新型內容

　　本實用新型的目的是為了解決現有技術的不足，提供了一種新型螺旋式污水處理裝置。

　　本實用新型是通過以下技術方案實現：

　　一種新型螺旋式污水處理裝置，包括蓋體，所述蓋體上側設有水箱，所述水箱上側設有導管，所述導管表面均勻設有過濾層，所述過濾層上側均勻設有導槽，所述導槽上側均勻設有凸塊。

　　作為本實用新型的優選技術方案，所述過濾層為海綿制成且呈螺旋狀分布。

　　作為本實用新型的優選技術方案，所述導槽為螺旋狀結構。

　　作為本實用新型的優選技術方案，所述蓋體與水箱螺紋連接。

　　作為本實用新型的優選技術方案，所述導管與水箱固定連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型通過設置過濾層，更好的對污水進行初步過濾，方便對污水進行快速過濾，節約了使用者的時間，節約了資源，減少了使用成本，通過設置導槽，更好的減緩污水的流速，使污水通過過濾層的時間更長，過濾更加徹底，增加了過濾效果，通過設置凸塊，更好的對污水內的雜質進行吸附，方便對污水進行再次除污，提高了過濾效果，節約了使用者的時間，為使用者提供了方便，且結構簡單，設計合理，操作方便，安全可靠。
