申請日2016.05.30

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14; C02F3/32

　　摘要

　　本發明涉及散戶污水及河道水環境凈化系統，屬于水處理系統領域。本發明散戶污水及河道水環境凈化系統包含：入水口，凈化體，水體富集系統以及出水口;所述入水口與水體富集系統相連，所述出水口與水體富集系統相連，所述凈化體與水體富集系統相連;所述凈化體的主體由下至上包含混凝土、沸石和秸稈混合物、種植土、以及植被。本發明的有益效果為：1.集中收集污水在河道進行多次循環凈化，2.凈化的污水可二次運用比如可以澆灌農田等，3.在河道進行大規模多次污水凈化可以解決大水量和洪峰后污水水位提高后過濾的問題，4.進行景觀美化處理運用可吸收水中有害礦物質的植物來提高環境美化，5.利用當?shù)亟斩挕⑸笆癁橹饕�基質節省成本。

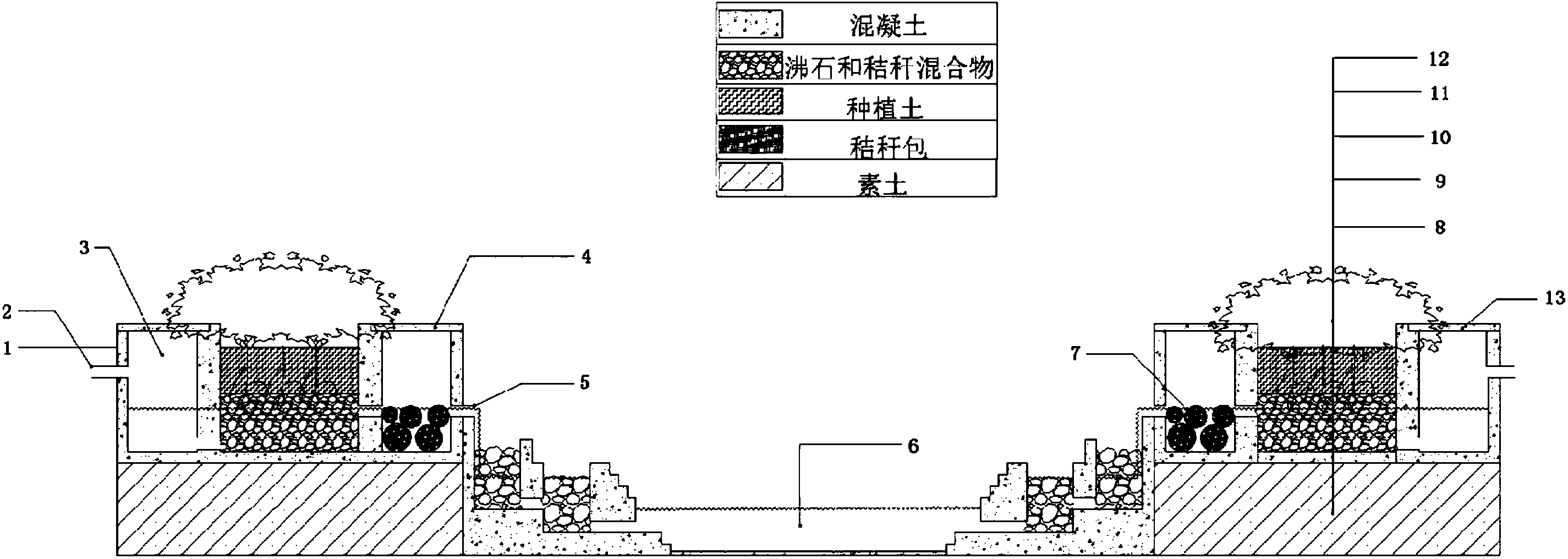

　　摘要附圖



　　權利要求書

　　1.散戶污水及河道水環境凈化系統，其特征在于，所述散戶污水及河道水環境凈化系統包含：入水口，凈化體，水體富集系統以及出水口;

　　所述入水口與水體富集系統相連，所述出水口與水體富集系統相連，所述凈化體與水體富集系統相連;

　　所述凈化體的主體由下至上包含混凝土、沸石和秸稈混合物、種植土、以及植被。

　　2.根據權利要求1所述的散戶污水及河道水環境凈化系統，其特征在于，所述水體富集系統包含集水井。

　　3.根據權利要求2所述的散戶污水及河道水環境凈化系統，其特征在于，所述集水井的下部設置有秸稈包;所述集水井的上部為可打開式井蓋。

　　4.根據權利要求1所述的散戶污水及河道水環境凈化系統，其特征在于，河道的兩旁設置有階梯式凹槽;所述階梯式凹槽中設置有沸石。

　　5.根據權利要求1所述的散戶污水及河道水環境凈化系統，其特征在于，所述水體富集系統包含洪峰通水口。

　　6.根據權利要求1-5任一權利要求所述的散戶污水及河道水環境凈化系統，其特征在于，所述凈化體為階梯狀，凈化體主體從下至上由混凝土、沸石和秸稈混合物、種植土、以及植被構成;主體旁的第一階梯設置有沸石和秸稈混合物。

　　7.根據權利要求1-5任一權利要求所述的散戶污水及河道水環境凈化系統，其特征在于，所述散戶污水及河道水環境凈化系統包含兩個或兩個以上所述凈化體以及三個或三個以上水體富集系統。

　　8.根據權利要求1-5任一權利要求所述的散戶污水及河道水環境凈化系統，其特征在于，所述散戶污水及河道水環境凈化系統下部設置有防腐鐵質過濾網。

　　說明書

　　散戶污水及河道水環境凈化系統

　　技術領域

　　本發明涉及水處理系統，特別是散戶污水及河道水環境凈化系統。

　　背景技術

　　本發明現有技術是張亮發明的農戶污水分散式土地處理系統，此現有技術存在的不足是：1.只針對分散個體農戶進行一次凈化處理沒有整體凈化系統。2.無法二次循環利用。3.無法大規模集中凈化相對比較局限。4.過于理性化缺乏美觀性。5.沒有利用到當?shù)噩F(xiàn)有物質資源比如秸稈、沙土、石頭等基質。

　　發明內容

　　本發明解決的現有技術中的主要問題有：(1)解決了只針對個體農戶進行處理，(2)可二次循化利用，(3)大規模河道整合是凈化處理，(4)解決缺乏美觀性，(5)利用當?shù)匚镔|(zhì)資源作為基質解決造價成本高的問題。

　　本發明解決其技術問題是采取以下技術方案實現的：散戶污水及河道水環境凈化系統，所述散戶污水及河道水環境凈化系統包含：入水口，凈化體，水體富集系統以及出水口;所述入水口與水體富集系統相連，所述出水口與水體富集系統相連，所述凈化體與水體富集系統相連;所述凈化體的主體由下至上包含混凝土、沸石和秸稈混合物、種植土、以及植被。

　　優選地，所述水體富集系統包含集水井。

　　優選地，所述集水井的下部設置有秸稈包;所述集水井的上部為可打開式井蓋。

　　優選地，河道的兩旁設置有階梯式凹槽;所述階梯式凹槽中設置有沸石。

　　優選地，所述水體富集系統包含洪峰通水口。

　　優選地，所述凈化體為階梯狀，凈化體主體從下至上由混凝土、沸石和秸稈混合物、種植土、以及植被構成;主體旁的第一階梯設置有沸石和秸稈混合物。

　　優選地，所述散戶污水及河道水環境凈化系統包含兩個或兩個以上所述凈化體以及三個或三個以上水體富集系統。

　　優選地，所述散戶污水及河道水環境凈化系統下部設置有防腐鐵質過濾網。

　　與現有農村生活污水凈化系統方案相比，本發明的農村污水河道凈化系統的優勢主要有：1.不止針對分散個體農戶進行一次凈化就為止而是集中收集在河道進行多次循環凈化，2.使得到凈化的污水可二次運用比如可以澆灌農田等，3.在河道進行大規模多次污水凈化可以解決大水量和洪峰后污水水位提高后過濾的問題，4.進行景觀美化處理運用可吸收水中有害礦物質的植物來提高河道及周邊環境的美化，5.利用當?shù)亟斩�、砂石為主要基質節省成本。
