申請日2016.05.06

　　公開(公告)日2016.08.17

　　IPC分類號C02F3/00

　　摘要

　　本發明公開了一種生物轉球污水處理器，所述生物轉球污水處理器包括：生物轉球和轉球固定架和轉軸;所述生物轉球互相連接并排設置在所述轉球固定架內;所述轉球固定架圍繞所述轉軸設置;所述轉軸貫穿所述生物處理系統設置，用于轉動所述生物處理系統。

　　權利要求書

　　1.一種生物轉球污水處理器，其特征在于，包括：生物轉球和轉球固定架和轉軸;

　　生物轉球，所述生物轉球互相連接并排設置在所述轉球固定架內;

　　轉球固定架，所述轉球固定架圍繞所述轉軸設置;

　　轉軸，所述轉軸貫穿所述生物處理系統設置，用于轉動所述生物處理系統。

　　2.如權利要求1所述的生物轉球污水處理器，其特征在于：所述轉球固定架呈六面扇形體，所述轉球固定架的數量大于等于2。

　　3.如權利要求1所述的生物轉球污水處理器，其特征在于：所述轉球固定架圍繞所述轉軸呈圓環形。

　　4.如權利要求2或3中任一所述的生物轉球污水處理器，其特征在于：所述轉球固定架的外表面分別設置互相平行且等距間隔的直線型固定條。

　　說明書

　　一種生物轉球污水處理器

　　技術領域

　　本發明涉及污水處理技術領域，特別是涉及一種生物轉球污水處理器。

　　背景技術

　　中國目前正處于經濟發展和人民生活水平逐步提高的關鍵時期，而且隨著城市人口增加和工農業生產的發展，社會生產、生活過程中所產生的污水也日益增多而且由于現今工農業生產發展迅速，污水中各種化學元素及微生物也隨之增加，現有的生化處理污水系統雖可達到排放水的水質要求，但隨著環保要求的提高，仍需對現有的污水處理系統加以改進，以進一步增強其污水處理效果，提高出水水質的標準。

　　現今使用的生物污水處理系統的生物處理單元中，污水內的微生物在適宜的環境下大量繁殖并附著在生物處理單元的盤片上形成生物膜，如何增加盤片與污水的接觸面從而提高生物處理的效率成為了生物污水處理系統急需解決的重要問題。

　　因此希望有一種生物轉球污水處理器來克服或至少減輕上述的缺陷。

　　發明內容

　　本發明的目的在于提供一種生物轉球污水處理器來克服現有技術中存在的上述問題。

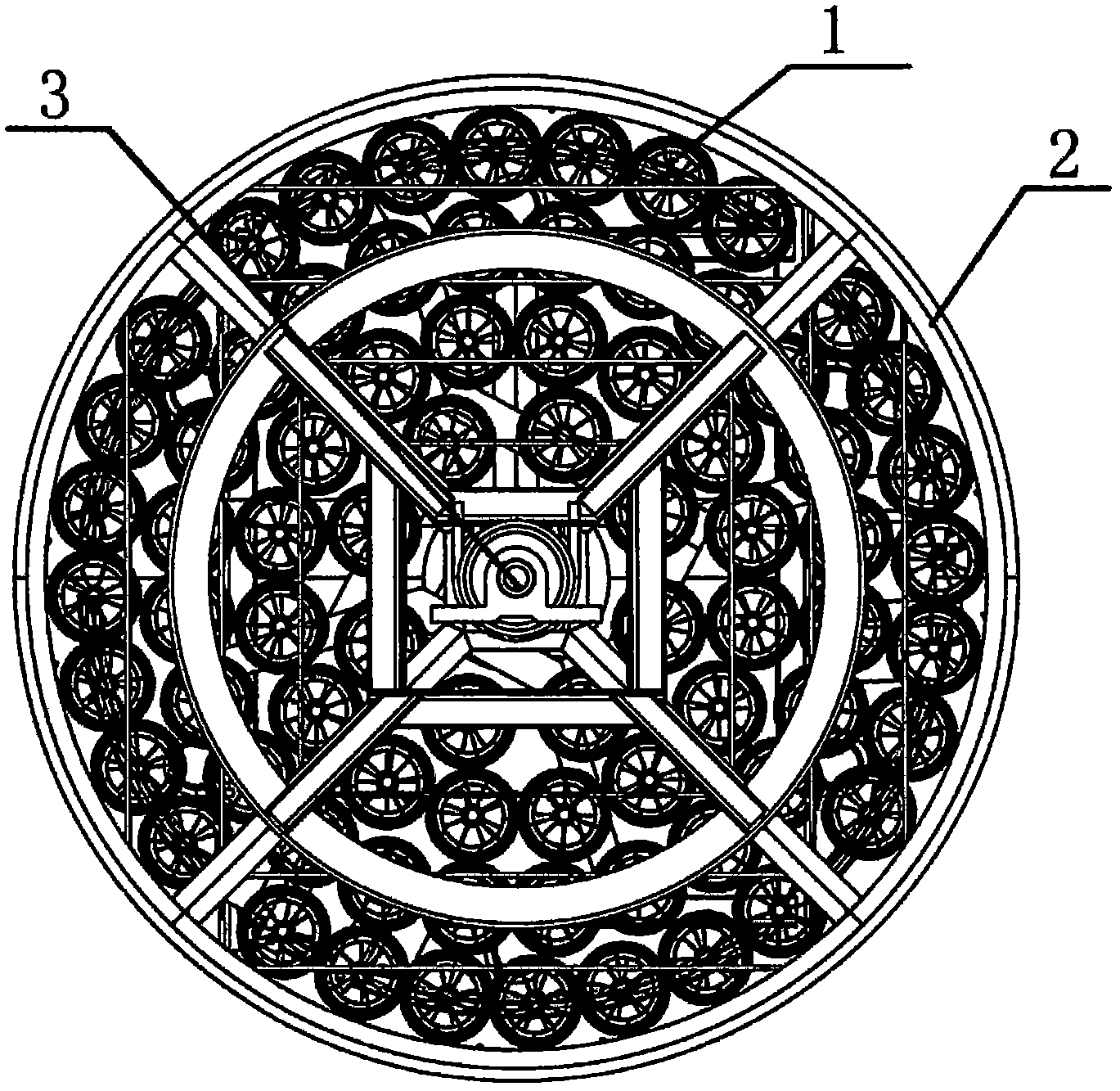

　　為實現上述目的，本發明的一種生物轉球污水處理器包括：生物轉球和轉球固定架和轉軸;

　　生物轉球，所述生物轉球互相連接并排設置在所述轉球固定架內;

　　轉球固定架，所述轉球固定架圍繞所述轉軸設置;

　　轉軸，所述轉軸貫穿所述生物處理系統設置，用于轉動所述生物處理系統。

　　優選地，所述轉球固定架呈六面扇形體，所述轉球固定架的數量大于等于2。

　　優選地，所述轉球固定架圍繞所述轉軸呈圓環形。

　　優選地，所述轉球固定架的外表面分別設置互相平行且等距間隔的直線型固定條。

　　本發明提供了一種生物轉球污水處理器，由于本發明的生物轉球污水處理器使用了生物轉球增加了盤片與污水的接觸面，使盤片表面生成的生物膜面積增加，由此提高了生物處理系統的效率。
