申請日2016.05.07

　　公開(公告)日2016.12.07

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥干燥成型機，包括底板、風干機、高溫烘干機、離心甩干機和研磨機構;風干機、高溫烘干機、離心甩干機和研磨機構都位于底板之上，風干機與鼓風機連接;高溫烘干機的頂部設有烘干機輸入管，烘干機輸入管與風干機出口連接，高溫烘干機的下方設有高溫箱體，高溫箱體通過烘干機輸出管連接至離心甩干機，離心甩干機的側部設有研磨機構，研磨機構位于高溫箱體的下方。本實用新型對含水高的濕污泥使用了三種干燥處理設備，使風干、高溫烘干和離心甩干結合的方式可使其含水量將至20%以下，使其濃縮。本實用新型結構緊湊、流程合理，在滿足工業污泥處理要求的條件下還達到節約成本的效果。

　　權利要求書

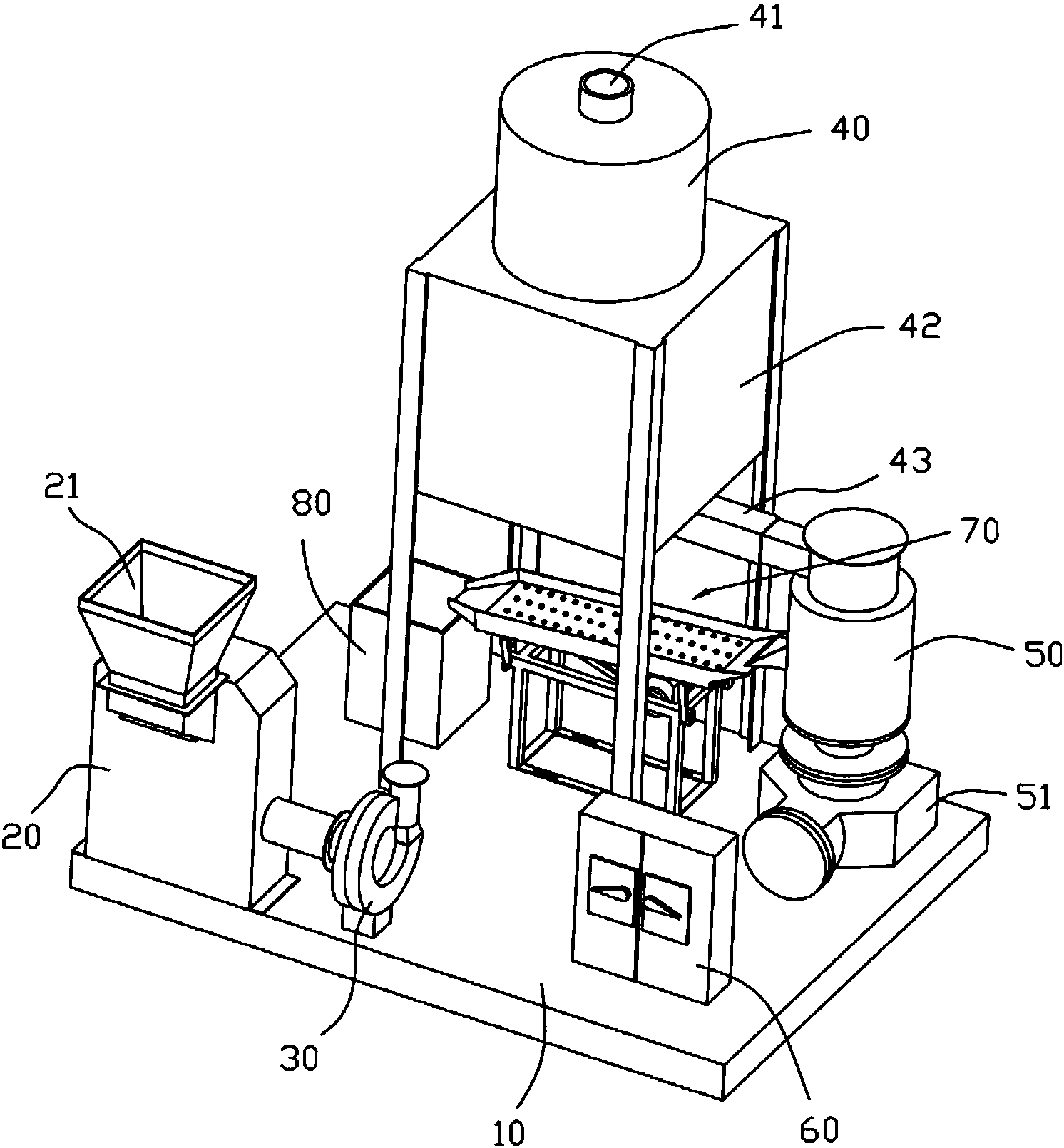

　　1.一種污泥干燥成型機，包括底板(10)、風干機(20)、高溫烘干機(40)、離心甩干機(50)和研磨機構(70);其特征在于：所述風干機(20)、高溫烘干機(40)、離心甩干機(50)和研磨機構(70)都位于底板(10)之上，風干機(20)上部設有風干機入口(21)，風干機(20)的另一側設有風干機出口(22)，所述風干機(20)與鼓風機(30)連接;所述高溫烘干機(40)的頂部設有烘干機輸入管(41)，所述烘干機輸入管(41)與風干機出口(22)連接，高溫烘干機(40)的下方設有高溫箱體(42)，高溫箱體(42)通過烘干機輸出管(43)連接至離心甩干機(50)，離心甩干機(50)的側部設有研磨機構(70)，所述研磨機構(70)位于高溫箱體(42)的下方。

　　2.如權利要求1所述的一種污泥干燥成型機，其特征在于：所述離心甩干機(50)的下方設有甩干機座(51)，所述甩干機座(51)安裝在底板(10)上。

　　3.如權利要求1所述的一種污泥干燥成型機，其特征在于：所述研磨機構(70)包括研磨板(71)、電機(72)和電機座(74)，所述電機(72)安裝在電機座(74)上，電機(72)的輸出端設有偏心輪(73)，所述研磨板(71)的下方設有連接桿座(710)，連接桿(712)的兩端與偏心輪(73)和連接桿座(710)鉸接。

　　4.如權利要求3所述的一種污泥干燥成型機，其特征在于：所述研磨板(71)和電機座(74)之間還設有擺動桿(713)，所述擺動桿(713)的數量為四個，分別位于研磨板(71)的四個角，所述擺 動桿(713)和研磨板(71)、電機座(74)鉸接。

　　5.如權利要求3所述的一種污泥干燥成型機，其特征在于：所述研磨板(71)的末端設有收納箱體(80);底板(10)上還設有電箱(60)，所述電箱(60)與鼓風機(30)、離心甩干機(50)連接。

　　6.如權利要求3所述的一種污泥干燥成型機，其特征在于：所述研磨板(71)上設有數個凸體(714)。

　　說明書

　　一種污泥干燥成型機

　　技術領域：

　　本實用新型涉及污泥處理技術領域，具體而言，涉及一種污泥干燥成型機。

　　背景技術：

　　污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體。污泥的主要特性是含水率高(可高達99%以上)，有機物含量高，容易腐化發臭，并且顆粒較細，比重較小，呈膠狀液態。它是介于液體和固體之間的濃稠物，可以用泵運輸，但它很難通過沉降進行固液分離。污泥濃縮的方法主要有重力濃縮法、氣浮濃縮法、帶式重力濃縮法和離心濃縮法，還有微孔濃縮法、隔膜濃縮法和生物浮選濃縮法等。污泥可以作為不錯的廢料來用于植物，但是必須對污泥首先進行干燥殺菌等處理，使其含水量達到30%以下，所以處理污泥的最關鍵部分在于對其進行脫水操作，本實用新型即針對污泥設計一種有效的干燥脫水設備。

　　實用新型內容：

　　本實用新型的目的就在于針對現有技術存在的不足之處而提供一種新的污泥干燥成型機，其具有結構緊湊、流程合理、成本較低的特點。

　　為實現上述目的，本實用新型的具體解決方案如下：

　　一種污泥干燥成型機，包括底板、風干機、高溫烘干機、離心甩干機和研磨機構;所述風干機、高溫烘干機、離心甩干機和研磨機構都位于底板之上，風干機上部設有風干機入口，風干機的另一側設有風干機出口，所述風干機與鼓風機連接;所述高溫烘干機的頂部設有烘干機輸入管，所述烘干機輸入管與風干機出口連接，高溫烘干機的下方設有高溫箱體，高溫箱體通過烘干機輸出管連接至離心甩干機，離心甩干機的側部設有研磨機構，所述研磨機構位于高溫箱體的下方。

　　作為對本實用新型中離心甩干機的說明，所述離心甩干機的下方設有甩干機座，所述甩干機座安裝在底板上。

　　作為對本實用新型中研磨機構的說明，所述研磨機構包括研磨板、電機和電機座，所述電機安裝在電機座上，電機的輸出端設有偏心輪，所述研磨板的下方設有連接桿座，連接桿的兩端與偏心輪和連接桿座鉸接。所述研磨板和電機座之間還設有擺動桿，所述擺動桿的數量為四個，分別位于研磨板的四個角，所述擺動桿和研磨板、電機座鉸接，所述研磨板上設有數個凸體。

　　作為對本實用新型中其它輔助部件的說明，所述研磨板的末端設有收納箱體;底板上還設有電箱，所述電箱與鼓風機、離心甩干機連接。

　　按上述技術方案，濕污泥(90%的含水量)首先從風干機入口進入風干機，鼓風機將室外空氣引入風干機內對濕污泥進行風干，經過風干的濕污泥進行首次干燥處理(可降至70%的含水量)后從風干機出口被轉移至高溫烘干機之中，并經過高溫箱體的烘干作用，使其含水量可降至50%，污泥繼續通過烘干機輸出管進入離心甩干機，離心甩干機之中設有離心旋轉裝置可對濕污泥進行甩干處理，經過甩干的污泥(20%的含水量)被轉移至研磨機構上，研磨機構的電機輸出端為偏心輪，連接桿與研磨板鉸接、擺動桿支撐研磨板，如此，研磨板及其凸體可做往復運動，研磨板傾斜向下設置，干污泥可在重力的作用下到達收納箱體之中。

　　本實用新型的有益效果在于：

　　本實用新型對含水高的濕污泥使用了三種干燥處理設備，使風干、高溫烘干和離心甩干結合的方式可使其含水量將至20%以下，使其濃縮。本實用新型結構緊湊、流程合理，在滿足工業污泥處理要求的條件下還達到節約成本的效果。
