申請日2016.05.16

　　公開(公告)日2016.11.30

　　IPC分類號E03C1/122

　　摘要

　　一種廢水收集利用裝置，是主要由太陽能電池板、蓄電池、線纜、裝置支架、沖廁水箱、水位檢測開關、沖廁水箱出水管、總控制系統盒、控制系統開關、廢水收集箱系統、電動閥門系統、水收集管道組成的，其特征在于：太陽能電池板通過線纜與蓄電池連接，蓄電池通過線纜與裝置連接在一起，水收集管道通過固定裝置固定在廢水收集箱系統，總控制系統盒、電動閥門系統和沖廁水箱安裝在裝置支架前方，控制系統開關安裝在總控制系統盒，水位檢測開關安裝在沖廁水箱之中，與沖廁水箱相連的是入、出水管道。該實用新型的有益之處是：該裝置利用太陽能電池板和蓄電池的組合為裝置持續供電，而且本裝置可以將多種來源的廢水都進行收集并有簡單過濾廢水的功能。

　　權利要求書

　　1.一種廢水收集利用裝置，是主要由太陽能電池板、蓄電池、線纜、裝置支架、沖廁水箱、水位檢測開關、沖廁水箱出水管、總控制系統盒、控制系統開關、廢水收集箱系統、電動閥門系統、水收集管道組成的，其特征在于：太陽能電池板通過線纜與蓄電池連接，蓄電池通過線纜與裝置連接在一起，水收集管道通過固定裝置固定在廢水收集箱系統，整個裝置固定在裝置支架上，總控制系統盒安裝在裝置支架前方，控制系統開關安裝在總控制系統盒，電動閥門系統也安裝在裝置支架上，此外，沖廁水箱固定在裝置支架上，水位檢測開關安裝在沖廁水箱之中，與沖廁水箱相連的是入水管道和出水管道。

　　說明書

　　一種廢水收集利用裝置

　　技術領域

　　本實用新型涉及一種水循環利用裝置,尤其是一種廢水收集利用裝置。

　　背景技術

　　隨著社會的進步和科學技術的發展，人們的生活水平和質量有了較大的提升，城市人口也不斷增多。然而，人口的增多勢必造成資源的消耗加劇，特別是在大中型城市，人口的增多加劇了水資源的嚴峻形勢，水資源消耗成了人們不得不面對的問題。目前，人們的節水意識雖然有較大的進步，然而仍然不能從根本上解決水資源浪費的問題，因此生產一款水循環利用裝置迫在眉睫。

　　發明內容

　　針對上述不足，本實用新型提供了一種廢水收集利用裝置。

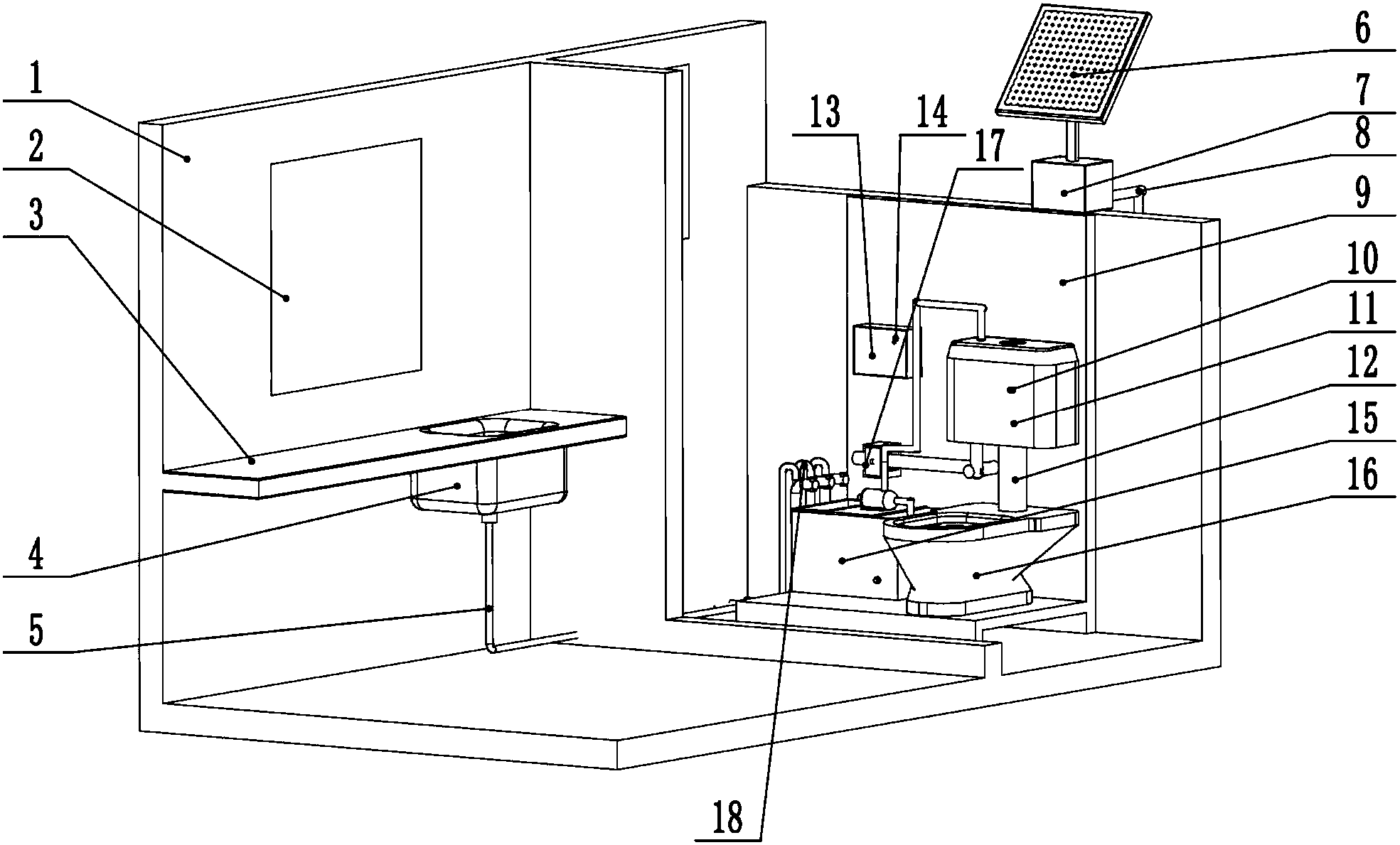

　　本發明是通過以下技術方案實現的：一種廢水收集利用裝置，是主要由太陽能電池板、蓄電池、線纜、裝置支架、沖廁水箱、水位檢測開關、沖廁水箱出水管、總控制系統盒、控制系統開關、廢水收集箱系統、電動閥門系統、水收集管道組成的，其特征在于：太陽能電池板通過線纜與蓄電池連接，蓄電池通過線纜與裝置連接在一起，水收集管道通過固定裝置固定在廢水收集箱系統，整個裝置固定在裝置支架上，總控制系統盒安裝在裝置支架前方，控制系統開關安裝在總控制系統盒，電動閥門系統也安裝在裝置支架上，此外，沖廁水箱固定在裝置支架上，水位檢測開關安裝在沖廁水箱之中，與沖廁水箱相連的是入水管道和出水管道。

　　該實用新型的有益之處是：該裝置利用太陽能電池板和蓄電池的組合為裝置持續供電，而且本裝置可以將多種來源的廢水都進行收集并有簡單過濾廢水的功能。
