申請日2016.05.06

　　公開(公告)日2016.07.20

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種家庭生活廢水再生回用裝置，包括廢水隔油收集系統、砂濾活性炭過濾吸附系統、濕地植物處理系統和消毒系統，所述廢水隔油收集系統包括格柵區、廢水隔油收集箱和隔油板，所述砂濾活性炭過濾吸附系統包括砂濾活性炭池、石英砂過濾區和活性炭吸附區以及濾板，所述濕地植物處理系統包括濕地植物處理池以及種植砂支撐卵石層、種植砂層和挺水植物層，所述消毒系統包括消毒水箱和消毒液;所述廢水隔油收集箱底部通過一砂濾進水管與砂濾活性炭池頂部連通，所述砂濾活性炭池底部與濕地植物處理池底部連通，所述濕地植物處理池頂部與消毒水箱連通。本發明不僅可以節約用水，還可以減少污染物排放量，從而達到保護環境和節約用水的目的。

　　權利要求書

　　1.一種家庭生活廢水再生回用裝置，其特征在于：其包括依次連通的廢水隔油收集系統、砂濾活性炭過濾吸附系統、濕地植物處理系統和消毒系統，所述廢水隔油收集系統包括格柵區、廢水隔油收集箱和設置在廢水隔油收集箱內的隔油板，所述砂濾活性炭過濾吸附系統包括砂濾活性炭池、設置在砂濾活性炭池內的石英砂過濾區和位于石英砂過濾區下方的活性炭吸附區以及設置在石英砂過濾區和活性炭吸附區之間的濾板，所述濕地植物處理系統包括濕地植物處理池以及自下而上依次設置在濕地植物處理池內的種植砂支撐卵石層、種植砂層和挺水植物層，所述消毒系統包括消毒水箱和加入消毒水箱內的消毒液;所述廢水隔油收集箱底部通過一砂濾進水管與砂濾活性炭池頂部連通，所述砂濾活性炭池底部與濕地植物處理池底部連通，所述濕地植物處理池頂部與消毒水箱連通。

　　2.根據權利要求1所述的一種家庭生活廢水再生回用裝置，其特征在于：所述格柵區與廢水隔油收集箱的連通處設有細格柵，所述砂濾活性炭池與濕地植物處理池連通處設有活性炭出水過濾網。

　　3.根據權利要求2所述的一種家庭生活廢水再生回用裝置，其特征在于：所述砂濾活性炭池頂部設有砂濾布水器，所述砂濾進水管一端連接廢水隔油收集箱，砂濾進水管另一端連接砂濾布水器，砂濾進水管上設有進水泵。

　　4.根據權利要求3所述的一種家庭生活廢水再生回用裝置，其特征在于：所述砂濾活性炭池底部設有砂濾反洗布水穿孔管，所述砂濾反洗布水穿孔管通過砂濾反洗管連接消毒水箱底部，所述砂濾反洗管上設有砂濾反洗泵，所述砂濾活性炭池頂部設有砂濾反洗排放管。

　　5.根據權利要求4所述的一種家庭生活廢水再生回用裝置，其特征在于：所述活性炭過濾區一側上部設有活性炭裝填口，活性炭過濾區一側下部設有活性炭放空口。

　　6.根據權利要求5所述的一種家庭生活廢水再生回用裝置，其特征在于：所述濕地植物處理池頂部通過一濕地出水管與消毒水箱一側連通，所述消毒水箱另一側設有再生水回用管。

　　7.根據權利要求5所述的一種家庭生活廢水再生回用裝置的廢水處理方法，其特征在于：其包括下述步驟：

　　1)廢水隔油收集系統利用格柵區去除大的漂浮物和懸浮物，防止后續處理系統堵塞風險;

　　2)含有油脂的廚余廢水通過廢水隔油收集箱內的隔油板去除油脂，去除油脂后的廢水收集在廢水隔油收集箱內;

　　3)去除油脂后的廢水經進水泵提升到砂濾活性炭池，由砂濾布水器布水，廢水先進入石英砂過濾區過濾;

　　4)石英砂過濾區出水經濾板到活性炭過濾區，活性炭吸附區內的活性炭吸附廢水中的有機物達到去除有機物的目的;

　　5)活性炭過濾區出水進入濕地植物處理池，濕地植物處理池挺水植物層，根系發達，對氮磷有一定的吸收作用，去除氮磷;

　　6)濕地植物處理池出水到消毒水箱內，加入消毒液進行消毒，消毒后的水排出作為再生回用水，用于馬桶清洗水或綠化用水。

　　8.根據權利要求7所述的一種家庭生活廢水再生回用裝置的廢水處理方法，其特征在于：步驟3)中砂濾布水器布水的同時自然覆氧，確保水里有足夠的溶氧，所述步驟6)中的消毒液為NaCLO。

　　9.根據權利要求7所述的一種家庭生活廢水再生回用裝置的廢水處理方法，其特征在于：所述步驟3)中石英砂過濾區將廢水中的膠體和懸浮物過濾，同時在石英砂砂粒表面聚集微生物生成生物膜，初步去除廢水內的有機物。

　　10.根據權利要求7所述的一種家庭生活廢水再生回用裝置的廢水處理方法，其特征在于：所述步驟4)中使用的活性炭通過活性炭裝填口進行裝填，步驟4)中使用后的活性炭通過活性炭排空口進行排出;所述步驟6)中一部分消毒后的水通過砂濾反洗泵、砂濾反洗管和砂濾反洗布水穿孔管回到砂濾活性炭池對其進行反沖洗。

　　說明書

　　一種家庭生活廢水再生回用裝置及其廢水處理方法

　　技術領域

　　本發明屬于污水處理領域，尤其涉及一種家庭生活廢水再生回用裝置及其廢水處理方法。

　　背景技術

　　隨著人們生活水平提高，家庭人均自來水用水量越來越大，目前這部分水經一次使用后成為廢水直接排入市政管網，造成城市污水處理廠負荷增長很快;而家庭生活排水包括兩部分，一部分為生活污水，即糞便污水，另一部分為生活廢水，即盥洗、洗滌廢水，生活廢水相對污染較輕，經處理后作為沖洗廁所廢水是可行的，不僅可以節約用水，還可以減少污染物排放量;因此需要家庭廢水再生回用裝置。

　　發明內容

　　本發明為了解決上述現有技術中存在缺陷和不足，提供了一種不僅可以節約用水，還可以減少污染物排放量，從而降低污水處理廠的處理負荷及向環境排放的污染物總量的家庭生活廢水再生回用裝置及其廢水處理方法。

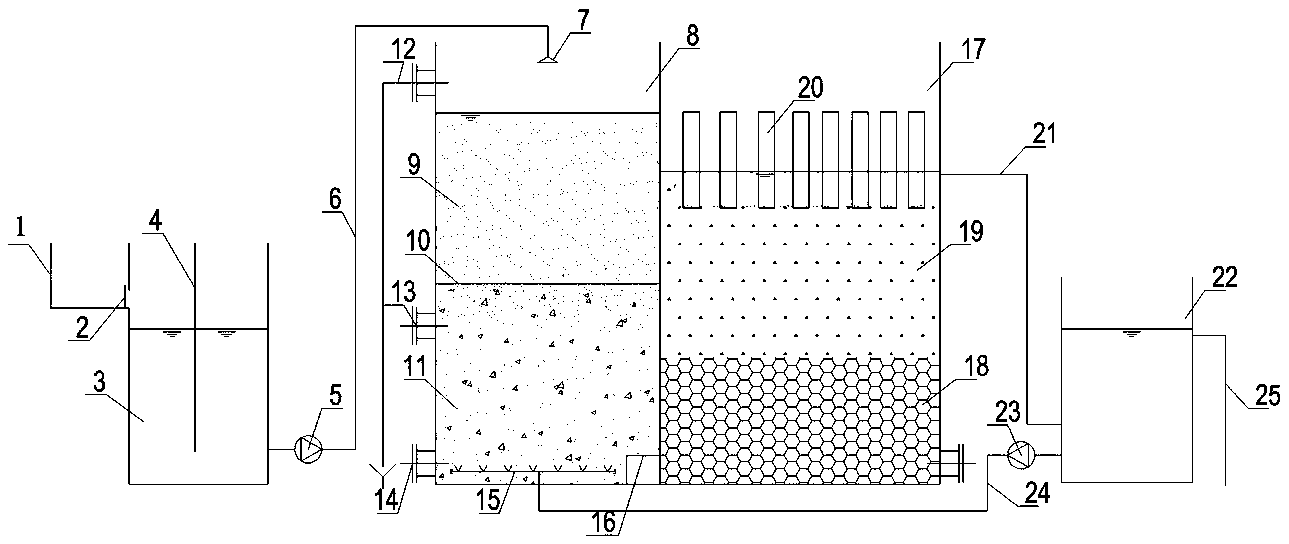

　　本發明的技術方案：一種家庭生活廢水再生回用裝置，包括依次連通的廢水隔油收集系統、砂濾活性炭過濾吸附系統、濕地植物處理系統和消毒系統，所述廢水隔油收集系統包括格柵區、廢水隔油收集箱和設置在廢水隔油收集箱內的隔油板，所述砂濾活性炭過濾吸附系統包括砂濾活性炭池、設置在砂濾活性炭池內的石英砂過濾區和位于石英砂過濾區下方的活性炭吸附區以及設置在石英砂過濾區和活性炭過濾區之間的濾板，所述濕地植物處理系統包括濕地植物處理池以及自下而上依次設置在濕地植物處理池內的種植砂支撐卵石層、種植砂層和挺水植物層，所述消毒系統包括消毒水箱和加入消毒水箱內的消毒液;所述廢水隔油收集箱底部通過一砂濾進水管與砂濾活性炭池頂部連通，所述砂濾活性炭池底部與濕地植物處理池底部連通，所述濕地植物處理池頂部與消毒水箱連通。

　　本發明使家庭廢水再生后重新回用于家庭衛生沖洗水或綠化用水，減少自來水使用量和廢水排放量，不僅可以節約用水，還可以減少污染物排放量，從而降低污水處理廠的處理負荷及向環境排放的污染物總量達到保護環境和節約用水的目的。

　　優選地，所述格柵區與廢水隔油收集箱的連通處設有細格柵，所述砂濾活性炭池與濕地植物處理池連通處設有活性炭出水過濾網。

　　格柵區和細格柵用于去除的漂浮物和懸浮物，防止后續處理系統堵塞風險;活性炭出水過濾網的設置防止活性炭隨廢水一起進入濕地植物處理池。

　　優選地，所述砂濾活性炭池頂部設有砂濾布水器，所述砂濾進水管一端連接廢水隔油收集箱，砂濾進水管另一端連接砂濾布水器，砂濾進水管上設有進水泵。

　　廢水經進水泵提升到砂濾活性炭池，由布水器布水，同時自然覆氧，確保水里有足夠的溶氧。

　　優選地，所述砂濾活性炭池底部設有砂濾反洗布水穿孔管，所述砂濾反洗布水穿孔管通過砂濾反洗管連接消毒水箱底部，所述砂濾反洗管上設有砂濾反洗泵，所述砂濾活性炭池頂部設有砂濾反洗排放管。

　　該種結構方便其對砂濾活性炭池的沖洗，延長活性炭和石英砂的使用壽命，降低使用成本。

　　優選地，所述活性炭過濾區一側上部設有活性炭裝填口，活性炭過濾區一側下部設有活性炭放空口。

　　該種結構方便活性炭的裝填和更換。

　　優選地，所述濕地植物處理池頂部通過一濕地出水管與消毒水箱一側連通，所述消毒水箱另一側設有再生水回用管。

　　該種結構方便濕地植物處理池出水進入消毒水箱進行消毒，同時方便消毒水箱內的水再生回用。

　　一種家庭生活廢水再生回用裝置的廢水處理方法，包括下述步驟：

　　1)廢水隔油收集系統利用格柵區去除大的漂浮物和懸浮物，防止后續處理系統堵塞風險;

　　2)含有油脂的廚余廢水通過廢水隔油收集箱內的隔油板去除油脂，去除油脂后的廢水收集在廢水隔油收集箱內;

　　3)去除油脂后的廢水經進水泵提升到砂濾活性炭池，由砂濾布水器布水，廢水先進入石英砂過濾區過濾;

　　4)石英砂過濾區出水經濾板到活性炭吸附區，活性炭吸附區內的活性炭吸附廢水中的有機物達到去除有機物的目的;

　　5)活性炭過濾區出水進入濕地植物處理池，濕地植物處理池挺水植物層對氮磷有一定的吸收作用，去除氮磷;

　　6)濕地植物處理池出水到消毒水箱內，加入消毒液進行消毒，消毒后的水排出作為再生回用水，用于馬桶清洗水或綠化用水。

　　優選地，步驟3)中砂濾布水器布水的同時自然覆氧，確保水里有足夠的溶氧，所述步驟6)中的消毒液為NaCLO。

　　優選地，所述步驟3)中石英砂過濾區將廢水中的膠體和懸浮物過濾，同時在石英砂砂粒表面聚集微生物生成生物膜，初步去除廢水內的有機物。

　　優選地，所述步驟4)中使用的活性炭通過活性炭裝填口進行裝填，步驟4)中使用后的活性炭通過活性炭排空口進行排出;所述步驟6)中一部分消毒后的水通過砂濾反洗泵、砂濾反洗管和砂濾反洗布水穿孔管回到砂濾活性炭池對其進行反沖洗。

　　本發明使得家庭廢水再生后重新回用于家庭衛生沖洗水或綠化用水，減少自來水使用量和廢水排放量，不僅可以節約用水，還可以減少污染物排放量，從而降低污水處理廠的處理負荷及向環境排放的污染物總量達到保護環境和節約用水的目的。
