申請日2016.05.06

　　公開(公告)日2016.09.14

　　IPC分類號C02F9/10; C02F101/20; C02F101/30

　　摘要

　　本實用新型公開一種微波流化床處理廢水中有機物和重金屬離子的設備，屬于廢水處理裝置技術領域，包括有機回收室，有機回收室通過廢水輸送通道與蒸發室相連通，蒸發室的四周設有與其相通的微波加熱裝置，蒸發室的下方設有中心管道，中心管道的一端連通蒸發室，另一端連通至結晶流化床的內部，蒸發室的頂部設有與其一端連通的出氣通道，出氣通道的另一端連通冷凝塔，冷凝塔的下方通過出水通道連通儲水裝置，出水通道上設有PH檢測控制器，通過本設備能夠高效回收廢水中的有機物和重金屬離子，且保證回收完成后水的清潔度，避免二次污染，提高工作效率。

　　權利要求書

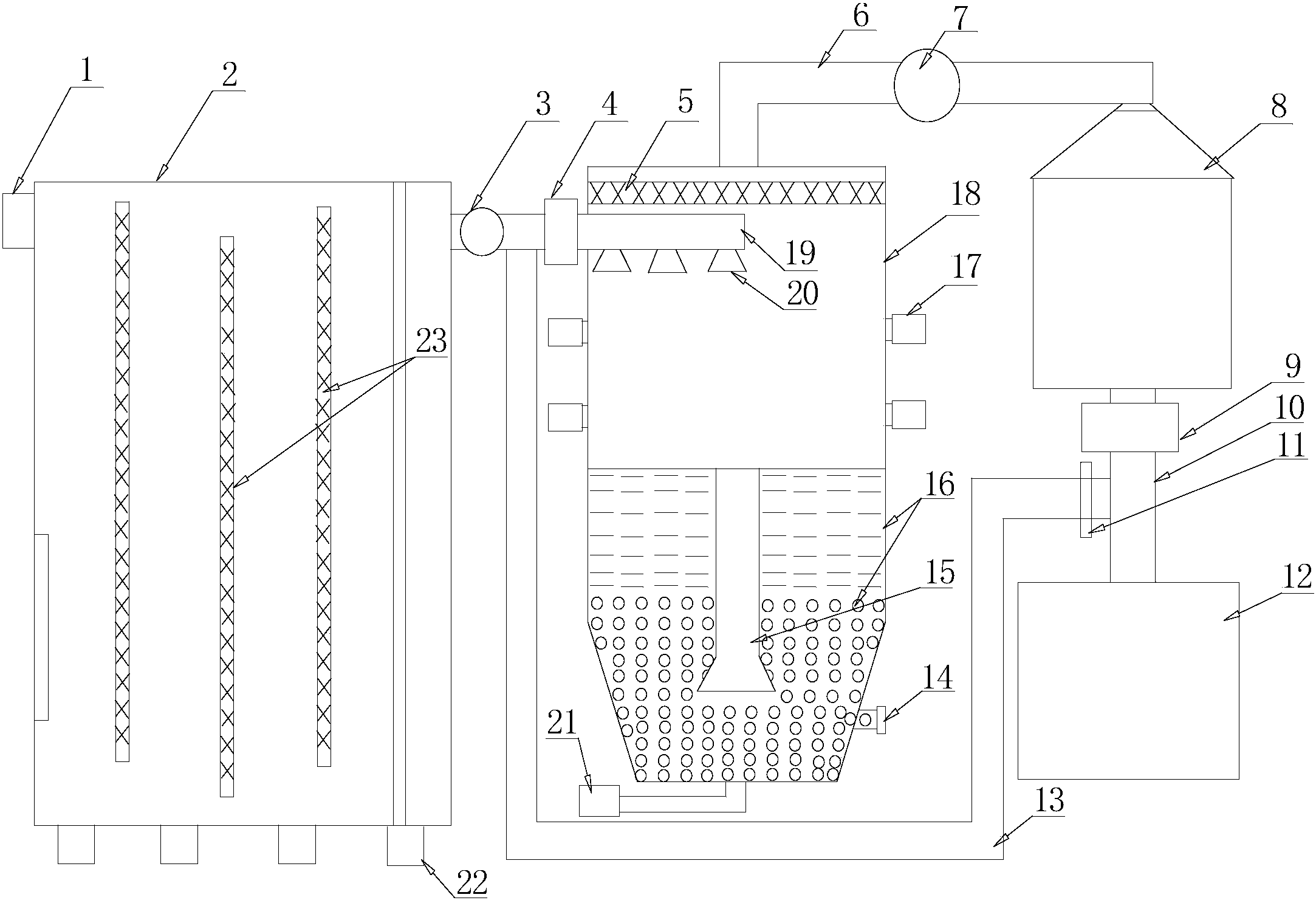

　　1.一種微波流化床處理廢水中有機物和重金屬離子的設備，其特征在于：包括有機回收室(2)，有機回收室(2)通過廢水輸送通道(19)與蒸發室(18)相連通，有機回收室(2)的內部設有若干個由上下分布的過濾擋板(23)組成的有機物回收區，每個有機物回收區的上方設有有機物集中口，有機物集中口的一側設有有機物集中槽，有機物集中槽的外側設有與其相通的有機物出口，有機回收室(2)的內壁上設有加熱器，廢水輸送通道(19)在連通有機回收室(2)和蒸發室(18)的位置處分別設有抽水泵(3)和超聲波霧化器(4)，廢水輸送通道(19)延伸至蒸發室(18)內部的位置處設有噴頭(20)，蒸發室(18)的四周設有與其相通的微波加熱裝置(17)，蒸發室(18)內部的上方設有除霧裝置(5)，蒸發室(18)的下方設有中心管道(15)，中心管道(15)的一端連通蒸發室(18)，另一端連通至結晶流化床(16)的內部，結晶流化床(16)包括分離室和結晶室，結晶室位于分離室的下方，結晶室的下端設有與其連通的氣源(21)，結晶室下方的側面設有固體出口(14)，蒸發室(18)的頂部設有與其一端連通的出氣通道(6)，出氣通道(6)的另一端連通冷凝塔(8)，冷凝塔(8)的下方通過出水通道(10)連通儲水裝置(12)，出水通道(10)上設有PH檢測控制器(9)，出水通道(10)外部設有回流通道(13)，回流通道(13)的一端通過電磁閥(11)連通出水通道(10)，另一端與廢水輸送通道(19)連通，PH檢測控制器(9)電氣連接電磁閥(11)。

　　2.根據權利要求1所述的微波流化床處理廢水中有機物和重金屬離子的設備，其特征在于：所述的有機回收室(2)的下方設有若干個雜物儲存裝置(22)。

　　3.根據權利要求1所述的微波流化床處理廢水中有機物和重金屬離子的設備，其特征在于：所述的微波加熱裝置(17)包括至少4個，分別位于蒸發室(18)的左右兩側。

　　4.根據權利要求1所述的微波流化床處理廢水中有機物和重金屬離子的設備，其特征在于：所述的出氣通道(6)上設有抽氣機(7)。

　　5.根據權利要求1或2所述的微波流化床處理廢水中有機物和重金屬離子的設備，其特征在于：所述的有機回收室(2)的外部設有與其連通的廢水入口(1)。

　　說明書

　　微波流化床處理廢水中有機物和重金屬離子的設備

　　技術領域

　　本實用新型涉及一種微波流化床處理廢水中有機物和重金屬離子的設備，屬于廢水處理裝置技術領域。

　　背景技術

　　隨著我國工業的迅猛發展，重金屬?gòu)U水產出量越來越大，這些廢水主要來自礦山排水、廢石場淋濾水、選礦場尾礦排水、有色金屬冶煉廠排水、有色金屬加工廠酸洗廢水、電鍍廠鍍件洗滌水、鋼鐵廠酸洗排水及電解、農藥、醫藥、油漆和染料等各種工業廢水，上述廢水中除了含有重金屬離子外往往還含有少量的有機物，如何高效處理這些重金屬和有機物的廢水并使之資源化，已成為目前迫切需要解決的問題，蒸發是處理含重金屬離子廢水的有效途徑之一，微波加熱作為一種新型的加熱方法，結晶流化床是指通過介質使重金屬離子在流化狀態下進行生長和干燥的過程，現有技術中采用微波加熱時的受熱面積較小，造成微波加熱的效率低下，同時，蒸發后的水蒸氣不能保證清潔度以達到回收利用的程度，排放在外界造成二次污染。

　　實用新型內容

　　本實用新型的目的在于提供一種微波流化床處理廢水中有機物和重金屬離子的設備，能夠高效回收廢水中的有機物和重金屬離子，且保證回收完成后水資源的清潔度，避免二次污染，提高工作效率。

　　本實用新型所述的微波流化床處理廢水中有機物和重金屬離子的設備，包括有機回收室，有機回收室通過廢水輸送通道與蒸發室相連通，有機回收室的內部設有若干個由上下分布的過濾擋板組成的有機物回收區，每個有機物回收區的上方設有有機物集中口，有機物集中口的一側設有有機物集中槽，有機物集中槽的外側設有與其相通的有機物出口，有機回收室的內壁上設有加熱器，廢水輸送通道在連通有機回收室和蒸發室的位置處分別設有抽水泵和超聲波霧化器，廢水輸送通道延伸至蒸發室內部的位置處設有噴頭，蒸發室的四周設有與其相通的微波加熱裝置，蒸發室內部的上方設有除霧裝置，蒸發室的下方設有中心管道，中心管道的一端連通蒸發室，另一端連通至結晶流化床的內部，結晶流化床包括分離室和結晶室，結晶室位于分離室的下方，結晶室的下端設有與其連通的氣源，結晶室下方的側面設有固體出口，蒸發室的頂部設有與其一端連通的出氣通道，出氣通道的另一端連通冷凝塔，冷凝塔的下方通過出水通道連通儲水裝置，出水通道上設有PH檢測控制器，出水通道外部設有回流通道，回流通道的一端通過電磁閥連通出水通道，另一端與廢水輸送通道連通，PH檢測控制器電氣連接電磁閥。

　　廢水首先進入有機回收室內，加熱器對有機回收室內的廢水進行加熱，廢水經過上下分布的過濾擋板的作用在有機回收室內彎曲流動，有機物進入有機物集中口處，并經過有機物集中口流入有機物集中槽內，通過有機物出口流入收集裝置內，回收完有機物的廢水通過廢水輸送通道輸送至蒸發室內，在進入蒸發室之前經過超聲波霧化器進行霧化，從噴頭處噴出至蒸發室內，蒸發室內的微波加熱裝置對霧化后的廢水進行加熱，廢水中的水分以水蒸氣的形式流出至出氣通道內，剩余的含有重金屬離子的飽和液通過中心管道進入晶體流化床內進行流化結晶，通過氣源往結晶室內通氣加速結晶，結晶后的固體經過固體出口流出，進入出氣通道的水蒸氣首先進入冷凝塔內進行冷凝成液態水后流出至出水通道內，出水通道上的PH檢測控制器對液態水的PH值進行檢測，PH檢測控制器內設定PH值的數值范圍，若檢測到的PH值在設定的數值范圍內，液態水流入儲水裝置內，若檢測到的PH值不在設定的數值范圍內，驅動電磁閥打開，液態水通過回流通道再次流入廢水輸送通道內進行再次蒸發過濾，以保證處理完成后液態水的清潔度。

　　所述的有機回收室的下方設有雜物儲存裝置，經過上下分布的過濾擋板的作用廢水中的雜質會被隔離至雜物儲存裝置內。

　　所述的微波加熱裝置包括至少4個，分別位于蒸發室的左右兩側，提高微波加熱的效率。

　　所述的出氣通道上設有抽氣機，通過抽氣機將水蒸氣抽出至出氣通道內。

　　所述的有機回收室的外部設有與其連通的廢水入口，放入時使廢水從廢水入口處流入有機回收室內。

　　本實用新型與現有技術相比，具有如下有益效果：

　　提供一種微波流化床處理廢水中有機物和重金屬離子的設備，利用微波加熱和流化床技術能夠高效回收廢水中的有機物和重金屬離子，進一步增加微波加熱時的受熱面積，且保證回收完成后水資源的清潔度，避免二次污染，提高工作效率，同時通過晶體流化床生產出的晶體具有體積大、顆粒均勻、生產能力大的特點，降低了工人的勞動強度。
