申請日2016.05.06

　　公開(公告)日2016.09.28

　　IPC分類號C02F9/04; C02F103/16

　　摘要

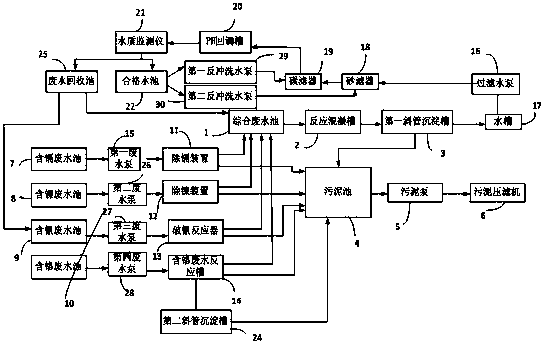

　　本實用新型公開了一種電鍍廢水處理系統，包括綜合廢水池(1)、含鎘廢水池(7)、含鎳廢水池(8)、含氰廢水池(9)和含鉻廢水池(10)，所述綜合廢水池(1)通過管道依次連接反應混凝槽(2)、第一斜管沉淀槽(3)和污泥池(4)，所述污泥池(4)通過污泥泵(5)連接至污泥壓濾機(6);所述含鎘廢水池(7)、含鎳廢水池(8)、含氰廢水池(9)和含鉻廢水池(10)通過廢水泵(15)分別連接除鎘裝置(11)、除鎳裝置(12)、破氰反應槽(13)和含鉻廢水反應槽(14)后連接綜合廢水池(1)。本實用新型針對性地處理電鍍廢水系統的重金屬或氰化物，同時處理后的循環處理，進一步凈化了水。

　　權利要求書

　　1.一種電鍍廢水處理系統，其特征在于：包括綜合廢水池(1)、含鎘廢水池(7)、含鎳廢水池(8)、含氰廢水池(9)和含鉻廢水池(10)，所述綜合廢水池(1)通過管道依次連接反應混凝槽(2)、第一斜管沉淀槽(3)和污泥池(4)，所述污泥池(4)通過污泥泵(5)連接至污泥壓濾機(6);

　　所述含鎘廢水池(7)通過第一廢水泵(15)連接一除鎘裝置(11)，所述含鎳廢水池(8)通過第二廢水泵(26)連接一除鎳裝置(12)，所述含氰廢水池(9)通過第三廢水泵(27)連接一破氰反應槽(13)，所述含鉻廢水池(10)通過第四廢水泵(28)連接一含鉻廢水反應槽(14);

　　所述除鎘裝置(11)、除鎳裝置(12)、破氰反應槽(13)和含鉻廢水反應槽(14)的底部分別連接污泥池(4);所述除鎘裝置(11)、除鎳裝置(12)、破氰反應槽(13)和含鉻廢水反應槽(14)的上部通過管道分別連接至綜合廢水池(1);

　　所述含鉻廢水反應槽(14)通過管道通向第二斜管沉淀槽(24)，所述第二斜管沉淀槽(24)底部通過管道通向所述污泥池(4);

　　所述第一斜管沉淀槽(3)上部連接一水槽(17)，所述水槽(17)通過一過濾水泵(16)依次連接砂濾器(18)、碳濾器(19)、PH回調槽(20)，所述PH回調槽(20)通過水質監測儀(21)連接至合格水池(22)和廢水回收池(25);

　　所述廢水回收池(25)分別連接綜合廢水池(1)和/或含氰廢水池(9)。

　　2.根據權利要求1所述的一種電鍍廢水處理系統，其特征在于：所述第一斜管沉淀槽(3)底部設置有多個傾斜的平行管，多個所述的平行管將所述第一斜管沉淀槽(3)分割成多個淺層沉淀層，多個所述淺層沉淀層的出口端通過管道分別連接至污泥池(4)。

　　3.根據權利要求1所述的一種電鍍廢水處理系統，其特征在于：所述第一斜管沉淀槽(3)底部設有蜂窩填充層。

　　4.根據權利要求1所述的一種電鍍廢水處理系統，其特征在于：所述第二斜管沉淀槽(24)下方設有泥斗(23)，所述泥斗(23)下方通過管道連接至污泥池(4)。

　　5.根據權利要求1所述的一種電鍍廢水處理系統，其特征在于：所述合格水池(22)通過第一反沖洗水泵(29)連接砂濾器(18)，所述合格水池(22)通過第二反沖洗水泵(30)連接碳濾器(19)。

　　說明書

　　一種電鍍廢水處理系統裝置

　　技術領域

　　本實用新型屬于電鍍廢水處理設備技術領域，更進一步涉及一種電鍍廢水處理系統。

　　背景技術

　　電鍍廢水主要由電鍍工廠排出的廢水和廢液組成。由于鍍種較多，工藝繁瑣，水質復雜，成分不易控制，電鍍廢水主要含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，這些電鍍廢水屬于致癌、致畸、致突變的劇毒物質，對人類及其他生物的生存環境都造成極大的危害。

　　目前的電鍍廢水處理，都是通過電解化學反應等方法進行處理，但是現有的處理方法，處理后針對綜合的廢水處理按照含量進行一步一步地處理，沒有分開針對專門的鉻、鎘、鎳和氰化物的處理;同時，處理后未進行再次處理，效果不佳。

　　實用新型內容

　　有鑒于此，本實用新型的目的是提供一種既包括綜合廢水處理，同時還可以針對性地進行重金屬或氰化物的處理，同時，處理后進行再次的循環處理，使得廢水的處理更加干凈。

　　本實用新型通過以下技術手段解決上述問題：

　　一種電鍍廢水處理系統，包括綜合廢水池、含鎘廢水池、含鎳廢水池、含氰廢水池和含鉻廢水池，所述綜合廢水池通過管道依次連接反應混凝槽、第一斜管沉淀槽和污泥池，所述污泥池通過污泥泵連接至污泥壓濾機;

　　所述含鎘廢水池通過第一廢水泵連接一除鎘裝置，所述含鎳廢水池通過第二廢水泵連接一除鎳裝置，所述含氰廢水池通過第三廢水泵連接一破氰反應槽，所述含鉻廢水池通過第四廢水泵連接一含鉻廢水反應槽;

　　所述除鎘裝置、除鎳裝置、破氰反應槽和含鉻廢水反應槽的底部分別連接污泥池;所述除鎘裝置、除鎳裝置、破氰反應槽和含鉻廢水反應槽的上部通過管道分別連接至綜合廢水池;

　　所述含鉻廢水反應槽通過管道通向第二斜管沉淀槽，所述第二斜管沉淀槽底部通過管道通向所述污泥池;

　　所述第一斜管沉淀槽上部連接一水槽，所述水槽通過一過濾水泵依次連接砂濾器、碳濾器、PH回調槽，所述PH回調槽通過水質監測儀連接至合格水池或廢水回收池;

　　所述廢水回收池分別連接綜合廢水池和/或含氰廢水池。

　　進一步地，所述第一斜管沉淀槽底部設置有多個傾斜的平行管，多個所述的平行管將所述第一斜管沉淀槽分割成多個淺層沉淀層，多個所述淺層沉淀層的出口端通過管道分別連接至污泥池。

　　進一步地，所述第一斜管沉淀槽底部設有蜂窩填充層。

　　進一步地，所述第二斜管沉淀槽下方設有泥斗，所述泥斗下方通過管道連接至污泥池。

　　進一步地，所述合格水池通過第一反沖洗水泵連接砂濾器，所述合格水池通過第二反沖洗水泵連接碳濾器。

　　本實用新型的有益效果如下：

　　本實用新型將電鍍廢水分為綜合廢水、含鎘廢水、含鎳廢水、含氰廢水和含鎘廢水，并通過不同的裝置進行針對性的處理，處理后的含鎘廢水、含鎳廢水、含氰廢水和含鎘廢水回收至綜合廢水池進行第二次的處理;而綜合廢水池的廢水經過第一斜管沉淀槽沉淀處理后，將清水通過水槽等一系列處理，合格的清水回收，不合格的清水再次進行廢水處理，多次的循環處理，直至處理成合格的水。通過上述的處理，保證含鎘廢水、含鎳廢水、含氰廢水和含鎘廢水針對性的處理，同時處理后的廢水也能變廢為寶，進行回收利用。
