申請日2016.05.06

　　公開(公告)日2016.09.21

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種高效易清潔污水處理裝置，所述桶體的內部轉動安裝有轉筒，所述桶體的底部中心安裝有防水軸承，所述電機的輸出軸穿過防水軸承與轉筒底端固定連接，所述轉筒的基體上開設有排水孔，所述轉筒的內部設有細過濾網，所述細過濾網的內部設有粗過濾網，所述粗過濾網的上方設有污水進管，所述桶體的出水口通過管道連通有活性炭過濾裝置，所述活性炭過濾裝置的出水口通過管道連通有紫外線滅菌箱，所述紫外線滅菌箱的出水口通過管道連通有蓄水池;該高效易清潔污水處理裝具有污水處理效率高、潔凈度高、便于拆卸與清洗等優點，適合大規模推廣。

　　權利要求書

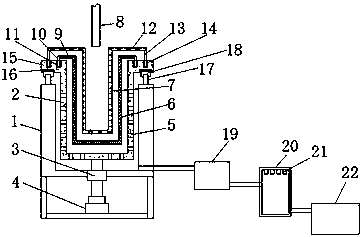

　　1.一種高效易清潔污水處理裝置，包括桶體(1)和電機(4)，其特征在于：所述桶體(1)的內部轉動安裝有轉筒(2)，所述桶體(1)的底部中心安裝有防水軸承(3)，所述電機(4)的輸出軸穿過防水軸承(3)與轉筒(2)底端固定連接，所述轉筒(2)的基體上開設有排水孔(5)，所述轉筒(2)的內部設有細過濾網(6)，所述細過濾網(6)的內部設有粗過濾網(7)，所述粗過濾網(7)的上方設有污水進管(8)，所述桶體(1)的出水口通過管道連通有活性炭過濾裝置(19)，所述活性炭過濾裝置(19)的出水口通過管道連通有紫外線滅菌箱(20)，所述紫外線滅菌箱(20)的內部頂端安裝有紫外線滅菌燈(21)，所述紫外線滅菌箱(20)的出水口通過管道連通有蓄水池(22)。

　　2.根據權利要求1所述的一種高效易清潔污水處理裝置，其特征在于：所述桶體(1)的上端的作用兩側均通過支架(17)活動安裝有滾輪(18)，所述轉筒(2)的頂端外圍設有凸環(15)，所述凸環(15)開設有與滾輪(18)對應的滾輪槽(16)，所述滾輪(18)位于滾輪槽(16)的內部。

　　3.根據權利要求1所述的一種高效易清潔污水處理裝置，其特征在于：所述細過濾網(6)和粗過濾網(7)頂端的左右兩側分別設有第一板塊(9)與第二板塊(12)，所述第一板塊(9)與第二板塊(12)的外側下端分別設有第一插接桿(10)和第二插接桿(13)，所述轉筒(2)的上端分別開設有與第一插接桿(10)和第二插接桿(13)對應的第一插接孔(11)和第二插接孔(14)，所述細過濾網(6)與轉筒(2)內壁和粗過濾網(7)之間的間距均在五厘米至十厘米之間。

　　4.根據權利要求1所述的一種高效易清潔污水處理裝置，其特征在于：所述排水孔(5)至少設有二十個，且排水孔(5)均勻分布在轉筒(2)的基體上。

　　5.根據權利要求1所述的一種高效易清潔污水處理裝置，其特征在于：所述紫外線滅菌燈(21)至少設有四個，且為紫外線滅菌燈(21)均勻分布設置。

　　說明書

　　一種高效易清潔污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種高效易清潔污水處理裝置。

　　背景技術

　　我國是水資源嚴重匱乏的國家，但隨著經濟的發展，水污染越來越嚴重，我國的用水資源狀況越來越不容樂觀。因此污水處理再利用起到越來越重要的作用。污水處理裝置首先經過過濾網過濾，因污水中含有的雜質較多，常常導致過濾網堵塞，而且傳統的過濾裝置中的過濾網的位置是固定的不易清洗和更換;而且傳統的污水處理裝置只通過水的重力透過過濾網，污水處理效率低，而且傳統的污水處理裝置，潔凈度低，因此傳統的污水處理裝置需要改進。

　　實用新型內容

　　本實用新型的目的在于提供一種高效易清潔污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種高效易清潔污水處理裝置，包括桶體和電機，所述桶體的內部轉動安裝有轉筒，所述桶體的底部中心安裝有防水軸承，所述電機的輸出軸穿過防水軸承與轉筒底端固定連接，所述轉筒的基體上開設有排水孔，所述轉筒的內部設有細過濾網，所述細過濾網的內部設有粗過濾網，所述粗過濾網的上方設有污水進管，所述桶體的出水口通過管道連通有活性炭過濾裝置，所述活性炭過濾裝置的出水口通過管道連通有紫外線滅菌箱，所述紫外線滅菌箱的內部頂端安裝有紫外線滅菌燈，所述紫外線滅菌箱的出水口通過管道連通有蓄水池。

　　優選的，所述桶體的上端的作用兩側均通過支架活動安裝有滾輪，所述轉筒的頂端外圍設有凸環，所述凸環開設有與滾輪對應的滾輪槽，所述滾輪位于滾輪槽的內部。

　　優選的，所述細過濾網和粗過濾網頂端的左右兩側分別設有第一板塊與第二板塊，所述第一板塊與第二板塊的外側下端分別設有第一插接桿和第二插接桿，所述轉筒的上端分別開設有與第一插接桿和第二插接桿對應的第一插接孔和第二插接孔，所述細過濾網與轉筒內壁和粗過濾網之間的間距均在五厘米至十厘米之間。

　　優選的，所述排水孔至少設有二十個，且排水孔均勻分布在轉筒的基體上。

　　優選的，所述紫外線滅菌燈至少設有四個，且為紫外線滅菌燈均勻分布設置。

　　與現有技術相比，本實用新型的有益效果是：該高效易清潔污水處理裝置，電機帶動轉筒，污水在重力和離心力的共同作用下，加快了污水處理效率，經過粗過濾網和細過濾網過濾較大雜質之后，再經過活性炭過濾裝置吸附微小雜質，再經過紫外線滅菌箱滅菌消毒后，進入蓄水池，污水處理效率高，潔凈度高;便于細過濾網和粗過濾網拆卸與清洗，同時細過濾網與轉筒內壁和粗過濾網之間的設有間距，有效的防止細過濾網和粗過濾網堵塞，提高了污水的處理效率。因此該高效易清潔污水處理裝具有污水處理效率高、潔凈度高、便于拆卸與清洗等優點，適合大規模推廣
