申請日2016.05.06

　　公開(公告)日2016.09.28

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種低能耗生活污水處理裝置，包括沉淀池、格柵池、厭氧去污室、好氧去污室和植物土壤滲濾裝置，所述沉淀池和格柵池之間設置有人工格柵，沉淀池的側面上部設置有進水管，格柵池的側面中部通過連通管與厭氧去污室連接，厭氧去污室和好氧去污室之間設置有隔板，好氧去污室的側面下部通過連通管與植物土壤滲濾裝置連接，植物土壤滲濾裝置的側面還設置有出水管，出水管上分別設有碳濾罐、砂濾罐和PH值調節裝置。本實用新型污水處理效果好、效率高，能耗低，穩定可靠，便于進行推廣應用。

　　權利要求書

　　1.一種低能耗生活污水處理裝置，包括沉淀池、格柵池、厭氧去污室、好氧去污室、植物土壤滲濾裝置、PH值調節裝置、砂濾罐、碳濾罐和污物罐，其特征在于，所述沉淀池和格柵池之間設置有人工格柵，沉淀池的側面上部設置有進水管，沉淀池的底部通過連通管與污物罐連接，格柵池的側面中部通過連通管與厭氧去污室連接，且連通管連接于厭氧去污室的側面上部，所述厭氧去污室和好氧去污室之間設置有隔板，好氧去污室的底部還設置有曝氣裝置，所述好氧去污室的側面下部通過連通管與植物土壤滲濾裝置連接，且連通管的下端位于植物土壤滲濾裝置的內側下部，所述植物土壤滲濾裝置的側面還設置有出水管，出水管上分別設有碳濾罐、砂濾罐和PH值調節裝置，所述碳濾罐和砂濾罐的頂部還跨設有應急導流管。

　　2.根據權利要求1所述的低能耗生活污水處理裝置，其特征在于，所述PH值調節裝置、砂濾罐和碳濾罐于出水管上距植物土壤滲濾裝置由近到遠設置。

　　3.根據權利要求1所述的低能耗生活污水處理裝置，其特征在于，所述砂濾罐內填充有砂石。

　　4.根據權利要求1所述的低能耗生活污水處理裝置，其特征在于，所述碳濾罐內填充有活性炭。

　　5.根據權利要求1或3或4所述的低能耗生活污水處理裝置，其特征在于，所述砂濾罐和碳濾罐的底部還分別設置有排砂口和排碳口。

　　6.根據權利要求1所述的低能耗生活污水處理裝置，其特征在于，所述應急導流管為倒“U”形結構，且應急導流管由透明材料制成。

　　說明書

　　一種低能耗生活污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體是一種低能耗生活污水處理裝置。

　　背景技術

　　隨著經濟的迅速發展，廢水的超標排放導致的大面積大容量水污染現象已造成了飲水困難，生態環境惡化等嚴重問題，成為了社會經濟發展的制約因素。為此，國家和政府在各個領域加強對水環境的保護，在嚴格規定污水排放標準和不同污染物的排放濃度標準的同時，新建不同規模和類型的污水處理廠，并引進新技術和設備等。然而，現有技術中的污水處理裝置結構單一，污水處理效果差、效率低，穩定性不佳，且能耗較高。此外，凈化介質與污水反應不充分，且凈化介質清洗更換比較麻煩，影響了裝置的總體凈化效率。

　　實用新型內容

　　本實用新型的目的在于提供一種低能耗生活污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

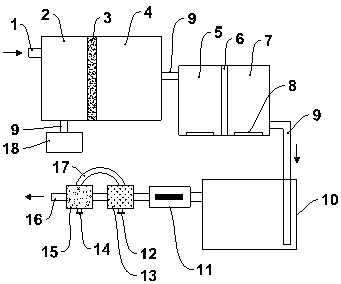

　　一種低能耗生活污水處理裝置，包括沉淀池、格柵池、厭氧去污室、好氧去污室、植物土壤滲濾裝置、PH值調節裝置、砂濾罐、碳濾罐和污物罐，所述沉淀池和格柵池之間設置有人工格柵，沉淀池的側面上部設置有進水管，沉淀池的底部通過連通管與污物罐連接，格柵池的側面中部通過連通管與厭氧去污室連接，且連通管連接于厭氧去污室的側面上部，所述厭氧去污室和好氧去污室之間設置有隔板，好氧去污室的底部還設置有曝氣裝置，所述好氧去污室的側面下部通過連通管與植物土壤滲濾裝置連接，且連通管的下端位于植物土壤滲濾裝置的內側下部，所述植物土壤滲濾裝置的側面還設置有出水管，出水管上分別設有碳濾罐、砂濾罐和PH值調節裝置，所述碳濾罐和砂濾罐的頂部還跨設有應急導流管。

　　作為本實用新型進一步的方案：所述PH值調節裝置、砂濾罐和碳濾罐于出水管上距植物土壤滲濾裝置由近到遠設置。

　　作為本實用新型進一步的方案：所述砂濾罐內填充有砂石。

　　作為本實用新型進一步的方案：所述碳濾罐內填充有活性炭。

　　作為本實用新型進一步的方案：所述砂濾罐和碳濾罐的底部還分別設置有排砂口和排碳口。

　　作為本實用新型進一步的方案：所述應急導流管為倒“U”形結構，且應急導流管由透明材料制成。

　　與現有技術相比，本實用新型的有益效果是：通過沉淀池和格柵池之間的人工格柵，可將固體雜質過濾至污物罐中進行儲存，通過厭氧去污室和好氧去污室可進行有機物分解，有效凈化水質，且通過好氧去污室底部設置的曝氣裝置可提升好氧去污室的水處理效率，通過植物土壤滲濾裝置內發達的植物根系及填料表面生長的生物膜凈化作用、填料床體的截留及植物對營養物質的吸收作用，而實現對水體的進一步凈化，此外，通過PH值調節裝置可對污水進行PH值調節，以達到排放標準;通過砂濾罐對污水進行進一步過濾;通過碳濾罐對污水進行微粒粉末吸附;當出水管內的水流較大時，通過應急導流管進行泄壓緩沖，且通過將應急導流管設置為透明，便于觀察，可以及時的進行進水管的進水水流調整。綜上所述，該裝置污水處理效果好、效率高，能耗低，穩定可靠，便于進行推廣應用。
