申請日2016.07.20

　　公開(公告)日2017.01.11

　　IPC分類號C02F9/10

　　摘要

　　本實用新型公開的一種光伏加熱地埋式污水處理器，包過處理池，處理池由下往上依次為曝氣區、過濾區和清水區;曝氣區設有曝氣器，過濾區設有過濾層，清水區設有出水口，分別在曝氣區、過濾區和清水區水平設置一組電熱加熱棒，加熱棒分別和光伏板連接。本實用新型公開的光伏加熱地埋式污水處理器，結構簡單，防止北方冬天地埋式污水處理器的凍結，降低設備損耗，減少運營成本，使用光伏板發熱，節能環保防止二次污染。

　　權利要求書

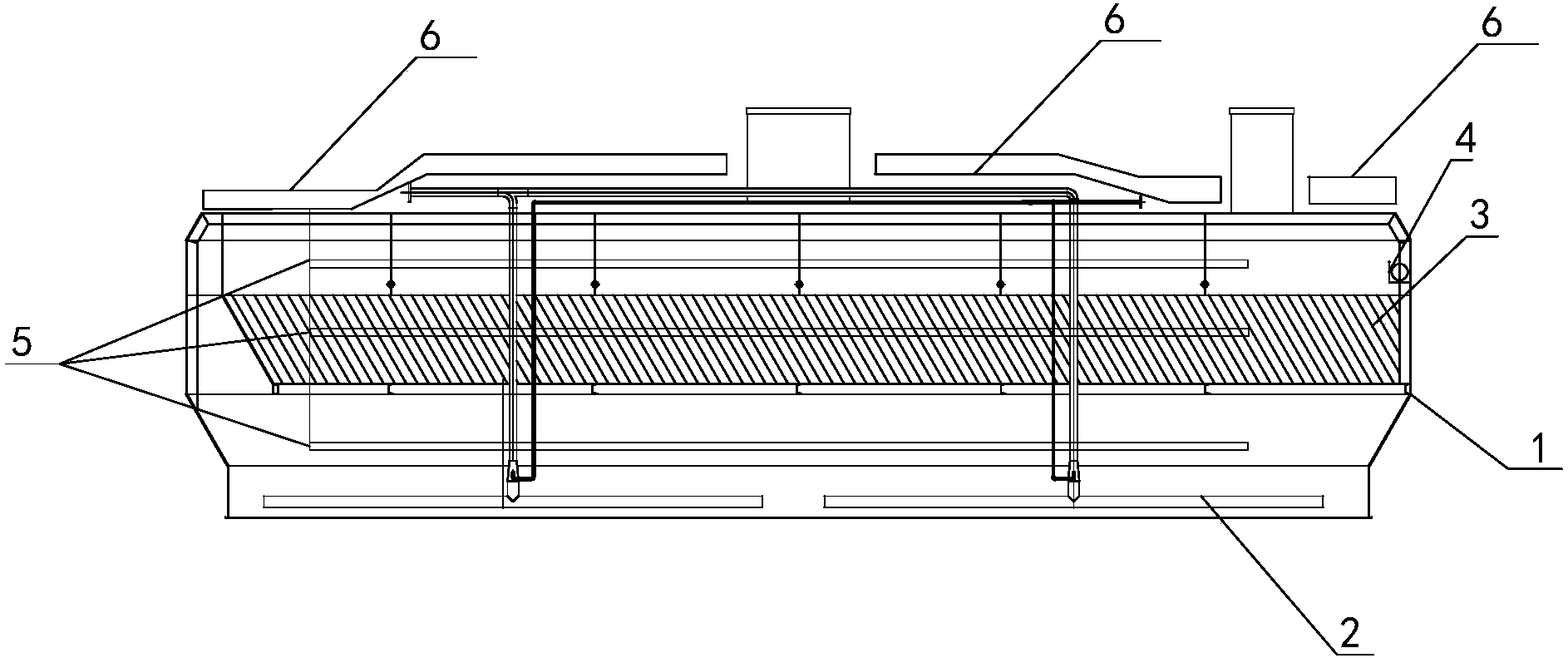

　　1.一種光伏加熱地埋式污水處理器，包過處理池(1)，處理池(1)由下往上依次為曝氣區、過濾區和清水區;曝氣區設有曝氣器(2)，過濾區設有過濾層(3)，清水區設有出水口(4)，其特征是，分別在曝氣區、過濾區和清水區水平設置一組電熱加熱棒(5)，電熱加熱棒(5)分別和光伏板(6)連接。

　　2.根據權利要求1所述的一種光伏加熱地埋式污水處理器，其特征是，所述一組電熱加熱棒(5)至少為一根。

　　3.根據權利要求1所述的一種光伏加熱地埋式污水處理器，所述光伏板(6)鋪設在地埋式處理器的上方。

　　說明書

　　一種光伏加熱地埋式污水處理器

　　技術領域

　　本實用新型涉及一種污水處理設備，特別是一種光伏加熱地埋式污水處理器。

　　背景技術

　　北方的冬天特別冷，室外經常達到零下數十?dāng)z氏度，就算地埋式污水處理器埋入地下，也經常會凍結，處理效果差或者不能處理，且由于污水凍結，導致設備的損壞，增加了污水處理廠的運營成本。

　　實用新型內容

　　本實用新型目的：針對現有技術的不足，本實用新型公開了公開了一種光伏加熱地埋式污水處理器。

　　技術方案：本實用新型公開的一種光伏加熱地埋式污水處理器，包過處理池，處理池由下往上依次為曝氣區、過濾區和清水區;曝氣區設有曝氣器，過濾區設有過濾層，清水區設有出水口，分別在曝氣區、過濾區和清水區水平設置一組電熱加熱棒，電熱加熱棒分別和光伏板連接。

　　其中，所述一組電熱加熱棒至少為一根，根據處理池的大小可適量增減加熱棒的數量。

　　其中，所述光伏板鋪設在地埋式處理器的上方;光伏板吸收光能產生熱量，環保節能，防止二次污染。

　　使用時先將加熱棒加熱，使污水溫度達到零度以上，防止凍結。

　　有益效果：本實用新型公開的光伏加熱地埋式污水處理器，結構簡單，防止北方冬天地埋式污水處理器的凍結，降低設備損耗，減少運營成本，使用光伏板發熱，節能環保防止二次污染。
