申請日2016.07.20

　　公開(公告)日2017.01.18

　　IPC分類號C02F1/00

　　摘要

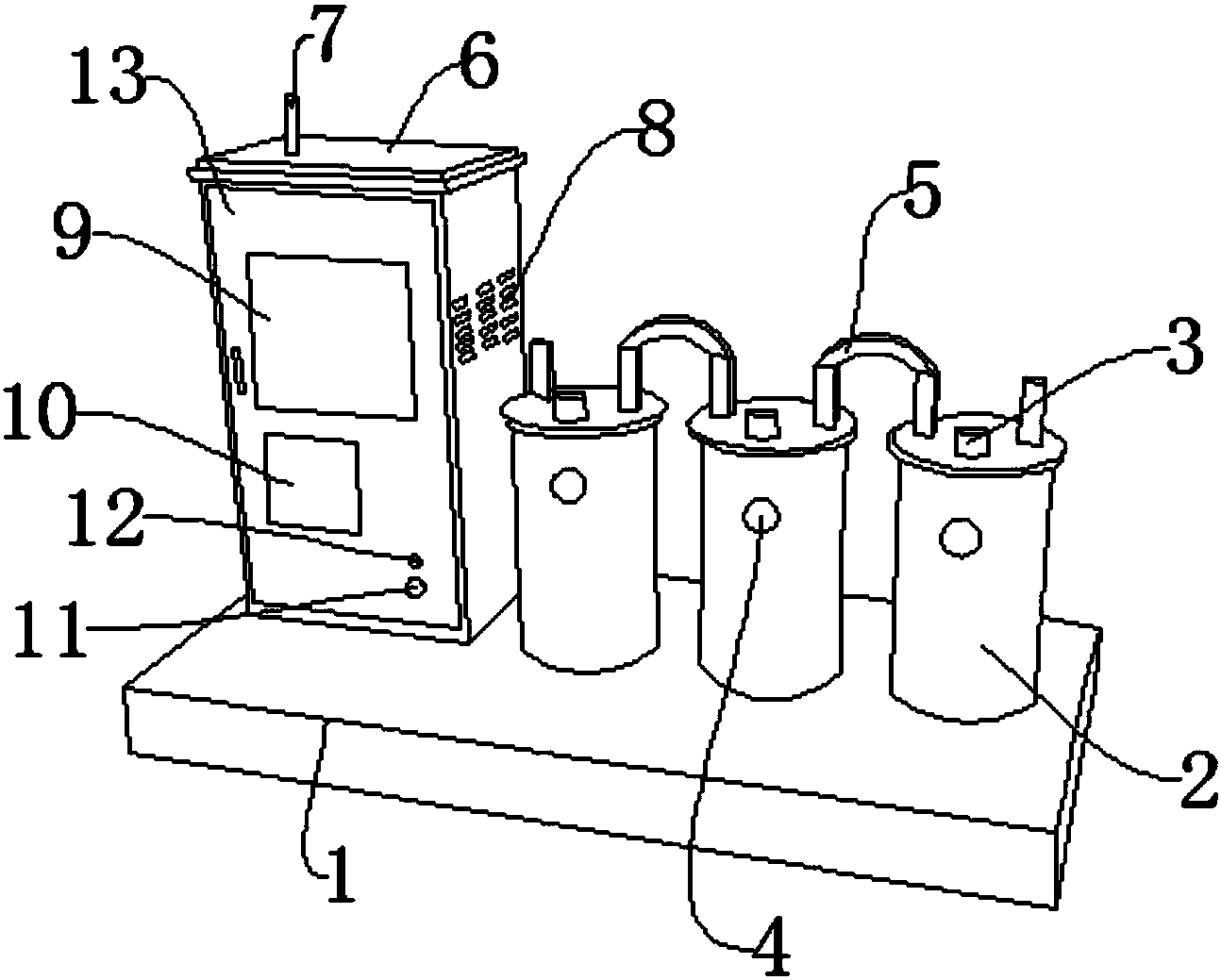

　　本實用新型公開了一種能夠遠程控制的智能中小型污水處理設備，包括底座、反應器、清洗管、氣泡排放管，所述底座上設置有所述反應器，所述反應器上端邊緣設置有所述清洗管，所述反應器側面設置有所述氣泡排放管，所述反應器上端中部設置有導電板，所述底座上端邊緣設置有控制箱，所述控制箱上端設置有天線，所述控制箱正面設置有箱門，所述箱門正面上端設置有顯示屏，所述箱門正面下端設置有控制面板，所述箱門正面下端邊緣設置有工作指示燈，所述箱門正面下端邊緣設置有報警指示燈，所述控制箱側面中部設置有散熱窗。有益效果在于：比傳統的智能中小型污水處理設備自動化程度更高、操作更簡便、實用性更強。

　　權利要求書

　　1.一種能夠遠程控制的智能中小型污水處理設備，其特征在于：包括底座(1)、反應器(2)、清洗管(3)、氣泡排放管(4)，所述底座(1)上設置有所述反應器(2)，所述反應器(2)上端邊緣設置有所述清洗管(3)，所述反應器(2)側面設置有所述氣泡排放管(4)，所述反應器(2)上端中部設置有導電板(5)，所述底座(1)上端邊緣設置有控制箱(6)，所述控制箱(6)上端設置有天線(7)，所述控制箱(6)正面設置有箱門(13)，所述箱門(13)正面上端設置有顯示屏(9)，所述箱門(13)正面下端設置有控制面板(10)，所述箱門(13)正面下端邊緣設置有工作指示燈(11)，所述箱門(13)正面下端邊緣設置有報警指示燈(12)，所述控制箱(6)側面中部設置有散熱窗(8)。

　　2.根據權利要求1所述的一種能夠遠程控制的智能中小型污水處理設備，其特征在于：所述反應器(2)通過螺栓緊固連接在所述底座(1)上，所述清洗管(3)鑲嵌在所述反應器(2)上端邊緣，所述氣泡排放管(4)鑲嵌在所述反應器(2)側面。

　　3.根據權利要求1所述的一種能夠遠程控制的智能中小型污水處理設備，其特征在于：所述導電板(5)通過螺栓緊固連接在所述反應器(2)上端中部，所述控制箱(6)通過螺栓緊固連接在所述底座(1)上端邊緣，所述天線(7)通過螺釘緊固連接在所述控制箱(6)上端。

　　4.根據權利要求1所述的一種能夠遠程控制的智能中小型污水處理設備，其特征在于：所述箱門(13)通過鉸鏈緊固連接在所述控制箱(6)正面，所述顯示屏(9)鑲嵌在所述箱門(13)正面上端，所述控制面板(10)鑲嵌在所述箱門(13)正面下端。

　　5.根據權利要求1所述的一種能夠遠程控制的智能中小型污水處理設備，其特征在于：所述工作指示燈(11)鑲嵌在所述箱門(13)正面下端邊緣，所述報警指示燈(12)鑲嵌在所述箱門(13)正面下端邊緣，所述散熱窗(8)通過螺釘緊固連接在所述控制箱(6)側面中部。

　　說明書

　　能夠遠程控制的智能中小型污水處理設備

　　技術領域

　　本實用新型涉及環保機械設備設計制造領域，特別是涉及一種能夠遠程控制的智能中小型污水處理設備。

　　背景技術

　　中小型污水處理設備是一種移動式高性能生物反應器，它采用厭氧反應器(ABR)與膜生物反應器(MBR)結合，大大提高了污水處理能力，同時延長了膜的使用壽命。因此在中小型企業應用十分廣泛，但是傳統的中小型污水處理設備在使用過程中仍存在一些問題，比如申請?zhí)枮?01320019693.X的中國專利，具體內容為：公開了一種中小型污水處理設備，其上部為柱形體，下部為梯形體，主要由曝氣區、左右對稱設置的斜管沉淀區及自動回流區組成;曝氣區池底設置旋混曝氣裝置，中部設置進水管;反應池兩端對稱設置斜管沉淀區，內部裝有斜管填料，沉淀區通過溢水口與集水槽相連通;斜管沉淀區與曝氣區之間設置自動回流區，回流區裝有三塊折板，第二折板上端留有污泥回流口，下端與池底斜面形成污泥回流縫;排泥口及污泥推流攪拌裝置設置于池底兩端。上述專利存在中小型污水處理設備結構設計簡單、操作復雜、自動化程度低的問題，因此需要設計一種能夠遠程控制的智能中小型污水處理設備來解決上述問題。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種能夠遠程控制的智能中小型污水處理設備。

　　本實用新型通過以下技術方案來實現上述目的：

　　一種能夠遠程控制的智能中小型污水處理設備，包括底座、反應器、清洗管、氣泡排放管，所述底座上設置有所述反應器，所述反應器上端邊緣設置有所述清洗管，所述反應器側面設置有所述氣泡排放管，所述反應器上端中部設置有導電板，所述底座上端邊緣設置有控制箱，所述控制箱上端設置有天線，所述控制箱正面設置有箱門，所述箱門正面上端設置有顯示屏，所述箱門正面下端設置有控制面板，所述箱門正面下端邊緣設置有工作指示燈，所述箱門正面下端邊緣設置有報警指示燈，所述控制箱側面中部設置有散熱窗。

　　上述結構中,操作者可以通過操作所述控制面板來控制智能中小型污水處理設備工作，也可以通過遙控器遠程控制智能中小型污水處理設備工作，所述天線能夠接收遙控器的控制信號并傳遞給所述控制箱，所述控制箱能夠根據控制指令控制智能中小型污水處理設備工作，同時，所述控制箱還能夠將智能中小型污水處理設備的工作情況通過所述天線發送給遙控器供操作者查看。

　　為了進一步提高智能中小型污水處理設備的使用壽命，所述反應器通過螺栓緊固連接在所述底座上，所述清洗管鑲嵌在所述反應器上端邊緣，所述氣泡排放管鑲嵌在所述反應器側面。

　　為了進一步提高智能中小型污水處理設備的使用壽命，所述導電板通過螺栓緊固連接在所述反應器上端中部，所述控制箱通過螺栓緊固連接在所述底座上端邊緣，所述天線通過螺釘緊固連接在所述控制箱上端。

　　為了進一步提高智能中小型污水處理設備的使用壽命，所述箱門通過鉸鏈緊固連接在所述控制箱正面，所述顯示屏鑲嵌在所述箱門正面上端，所述控制面板鑲嵌在所述箱門正面下端。

　　為了進一步提高智能中小型污水處理設備的使用壽命，所述工作指示燈鑲嵌在所述箱門正面下端邊緣，所述報警指示燈鑲嵌在所述箱門正面下端邊緣，所述散熱窗通過螺釘緊固連接在所述控制箱側面中部。

　　有益效果在于：比傳統的智能中小型污水處理設備自動化程度更高、操作更簡便、實用性更強。
