申請日2016.05.06

　　公開(公告)日2016.11.23

　　IPC分類號C02F1/30

　　摘要

　　本實用新型涉及一種污水紅外殺菌輸液箱，包括箱體，箱體內設有殺菌槽，箱體的內頂部設有旋轉座，旋轉座內設有微型控制電路板與太陽能電池板，旋轉座的底面設有若干紅外殺菌燈，箱體的頂部設有驅動電機，驅動電機連接有驅動管，驅動管套裝有驅動軸，驅動軸的下端與旋轉座的頂部對接;箱體的側壁插接有進液管，箱體的底部設有出液管。本實用新型可以將污水通過進液管輸入到箱體內，紅外殺菌燈發光發亮能實現對污水進行殺菌處理，且驅動電機可以控制驅動管與驅動軸旋轉，從而方便控制旋轉座實現旋轉，方便了紅外殺菌燈的旋轉，從而方便了殺菌作用，殺菌處理后的水源則通過出液管排出。

　　權利要求書

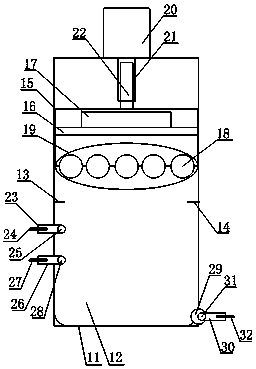

　　1.一種污水紅外殺菌輸液箱，包括箱體(11)，其特征在于：箱體(11)內設有殺菌槽(12)，箱體(11)的內頂部設有旋轉座(15)，旋轉座(15)內設有微型控制電路板(16)與太陽能電池板(17)，微型控制電路板(16)與太陽能電池板(17)為電連接，旋轉座(15)的底面設有若干紅外殺菌燈(18)，若干紅外殺菌燈(18)呈等間距布置在旋轉座(15)的底面上，紅外殺菌燈(18)與微型控制電路板(16)為電連接，旋轉座(15)的底部設有保護球(19)，紅外殺菌燈(18)設置在保護球(19)內;箱體(11)的頂部設有驅動電機(20)，驅動電機(20)連接有驅動管(21)，驅動管(21)套裝有驅動軸(22)，驅動軸(22)的下端與旋轉座(15)的頂部對接;箱體(11)的側壁插接有第一進液管(23)，第一進液管(23)的外端設有第一進液針(24)，第一進液管(23)的內端設有第一進液球(25)，第一進液球(25)為微孔質結構，第一進液球(25)設置在箱體(11)內，箱體(11)的側壁插接有第二進液管(26)，第二進液管(26)的外端設有第二進液針(27)，第二進液管(26)的內端設有第二進液球(28)，第二進液球(28)為微孔質結構，第二進液球(28)設置在箱體(11)內，箱體(11)的底部設有出液管(30)，出液管(30)的外端設有出液針(32)，出液管(30)的內端設有出液球(31)，箱體(11)的底部設有出液泵(29)，出液管(30)的內端與出液泵(29)對接。

　　2.根據權利要求1所述的污水紅外殺菌輸液箱，其特征在于：箱體(11)的內壁設有第一液位條(13)與第二液位條(14)。

　　3.根據權利要求2所述的污水紅外殺菌輸液箱，其特征在于：第一液位條(13)與第二液位條(14)對應。

　　4.根據權利要求1所述的污水紅外殺菌輸液箱，其特征在于：紅外殺菌燈(18)為球形形狀。

　　5.根據權利要求1所述的污水紅外殺菌輸液箱，其特征在于：保護球(19)為橢球形形狀。

　　說明書

　　一種污水紅外殺菌輸液箱

　　技術領域

　　本實用新型涉及一種輸液箱，具體涉及一種污水紅外殺菌輸液箱。

　　背景技術

　　紅外線滅菌器采用紅外線熱能滅菌，因其使用方便、操作簡單、對環境無污染，無明火、不怕風、使用安全,可廣泛應用于生物安全柜、凈化工作臺、抽風機旁、流動車上等環境中進行微生物實驗。1、禁用尖銳鋒利的物品刮碰加熱器內腔表面。2、定期查看加熱器內表面有無明顯的刮傷裂痕或殘留物積聚。3、若發現加熱器有缺陷出現，則應盡早及時更換。4、接種環/針等物品在加熱內腔灼燒滯留時間不宜加長，以免導致手柄部分變熱并減少其使用壽命。5、如遇緊急情況，可直接關閉電源開關終止操作。6、加熱器外圍溫度在工作期間也會較高，請避免接觸易燃物品，并避免灼傷。7、建議清潔保養時，關閉主機電源，并拔掉電源連接線，冷卻1小時以上，切勿帶電操作。8、清潔時用異丙醇或其它溫和的清潔劑浸濕后擰干的布對儀器外部進行擦拭，請注意，清潔擦拭加熱器外 圍及電源連接線接頭部分等部位時，擦拭布切勿滴液，以免導致短路損壞儀器。9、當儀器插上電源，并打開電源開關，儀器前方的藍、紅指示燈均不亮?xí)r，可能是保險絲已熔斷，可換上同等規格的保險絲(3A)再試或直接聯系服務商。現有的紅外線滅菌器不方便對污水進行殺菌處理。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的缺陷和不足，提供一種可以將污水通過進液管輸入到箱體內，紅外殺菌燈發光發亮能實現對污水進行殺菌處理，且驅動電機可以控制驅動管與驅動軸旋轉，從而方便控制旋轉座實現旋轉，方便了紅外殺菌燈的旋轉，從而方便了殺菌作用，殺菌處理后的水源則通過出液管排出的污水紅外殺菌輸液箱。

　　為實現上述目的，本實用新型采用的技術方案是：

　　一種污水紅外殺菌輸液箱，包括箱體，箱體內設有殺菌槽，箱體的內頂部設有旋轉座，旋轉座內設有微型控制電路板與太陽能電池板，微型控制電路板與太陽能電池板為電連接，旋轉座的底面設有若干紅外殺菌燈，若干紅外殺菌燈呈等間距布置在旋轉座的底面上，紅外殺菌燈與微型控制電路板為電連接，旋轉座的底部設有保護球，紅外殺菌燈設置在保護球內;箱體的頂部設有驅動電機，驅動電機連接有驅動管，驅動管套裝有驅動軸，驅動軸的下端與旋轉座的頂部對接;箱體的側壁插接有第一進液管，第一進液管的外端設有第一進液針，第一進液管的內端設有第一進液球，第一進液球為微孔質結構，第一進液球設置在箱體內，箱體的側壁插接有第二進液管，第二進液管的外端設有第二進液針，第二進液管的內端設有第二進液球，第二進液球為微孔質結構，第二進液球設置在箱體內，箱體的底部設有出液管，出液管的外端設有出液針，出液管的內端設有出液球，箱體的底部設有出液泵，出液管的內端與出液泵對接。

　　進一步地，所述箱體的內壁設有第一液位條與第二液位條。

　　進一步地，所述第一液位條與第二液位條對應。

　　進一步地，所述紅外殺菌燈為球形形狀。

　　進一步地，所述保護球為橢球形形狀。

　　采用上述結構后，本實用新型有益效果為：可以將污水通過第一進液管與第二進液管輸入到箱體內，紅外殺菌燈發光發亮能實現對污水進行殺菌處理，且驅動電機可以控制驅動管與驅動軸旋轉，從而方便控制旋轉座實現旋轉，方便了紅外殺菌燈的旋轉，從而方便了殺菌作用，殺菌處理后的水源則通過出液管排出。
