申請日2016.07.20

　　公開(公告)日2017.02.08

　　IPC分類號C02F9/06

　　摘要

　　本實用新型涉及一種電解催化氧化高濃度難降解有機廢水的處理設備。目的是提供的設備應具有處理費用低、降解效率高、污泥產生量小的特點。技術方案是：一種電解催化氧化高濃度難降解有機廢水的處理設備，其特征在于：該設備包括依次設置的混凝沉淀池、一級氧化反應池、二級氧化反應池、pH回調池;所述混凝沉淀池的反應區、一級氧化反應池及pH回調池均設有投料裝置與攪拌裝置;所述二級氧化反應池設有電解裝置�；炷�沉淀池的污泥輸出口通過管道依次連通污泥儲池、污泥調理池、污泥脫水裝置。所述混凝沉淀池為斜管沉淀池。

　　權利要求書

　　1.一種電解催化氧化高濃度難降解有機廢水的處理設備，其特征在于：該設備包括依次設置的混凝沉淀池、一級氧化反應池、二級氧化反應池、pH回調池;

　　所述混凝沉淀池的反應區、一級氧化反應池及pH回調池均設有投料裝置與攪拌裝置;所述二級氧化反應池設有電解裝置。

　　2.根據權利要求1所述的一種電解催化氧化高濃度難降解有機廢水的處理設備，其特征在于：混凝沉淀池的污泥輸出口通過管道依次連通污泥儲池、污泥調理池、污泥脫水裝置。

　　3.根據權利要求2所述的一種電解催化氧化高濃度難降解有機廢水的處理設備，其特征在于：所述混凝沉淀池為斜管沉淀池。

　　說明書

　　一種電解催化氧化高濃度難降解有機廢水的處理設備

　　技術領域

　　本實用新型涉及環保行業污水處理領域，具體是一種兩階段電解催化氧化高濃度難降解有機廢水的處理設備。

　　背景技術

　　近年來，高級氧化技術(Advanced Oxidation Processes，AOPs)對高濃度難降解有機廢水的處理是污水處理處理領域中一大熱點。該法可以通過直接礦化作用削減污染物質，或者通過間接氧化難降解物質大分子結構至小分子物質提高廢水可生化性。但是，AOPs應用于高濃度難降解有機廢水處理存在以下技術問題：

　　1、由于NaClO、KMnO4、H2O2的氧化能力較弱，而一般需處理的廢水中多含有大分子難降解類物質，這類氧化劑的氧化能力難以滿足處理要求;

　　2、雖然O3氧化能力較高，但O3設備一次投資較高、運行需消耗大量電能，針對高濃度有機廢水處理的運行費用過高，難以實際應用;

　　3、鐵碳微電解工藝無需投加藥劑，利用填充在廢水中的微電解材料自身產生1.2V電位差對廢水進行電解處理，無需額外投加藥劑，盡管目前填料生產工藝的不斷進步，但鐵碳填料層板結的問題始終沒有得到妥善解決，系統長期運行穩定性較差;

　　4、芬頓法利用Fe2+催化H2O2形成羥基自由基(·OH)，羥基自由基具有較高的氧化能力，其氧化電位僅次于氟，高達2.80V，幾乎可以氧化所有大分子難降解物質;但由于芬頓法需控制體系在酸性條件下進行反應，反應后需回調pH通過混凝沉淀去除廢水中鐵離子，藥劑使用量大，二次污染嚴重。

　　此外，無論哪種AOPs技術，在氧化對象上都不具備指向性。將AOPs技術應用于高濃度難降解有機廢水的處理上，實際目的在于將大分子難降解物質氧化為小分子物質，或者直接礦化;實現該目的之前，廢水中易降解物質將消耗大量強氧化劑，造成處理系統運行費用過高。

　　實用新型內容

　　本實用新型的目的是克服上述背景技術中的不足，提供一種有機廢水處理設備，該設備應具有處理費用低、降解效率高、污泥產生量小的特點。

　　本實用新型的技術方案是：

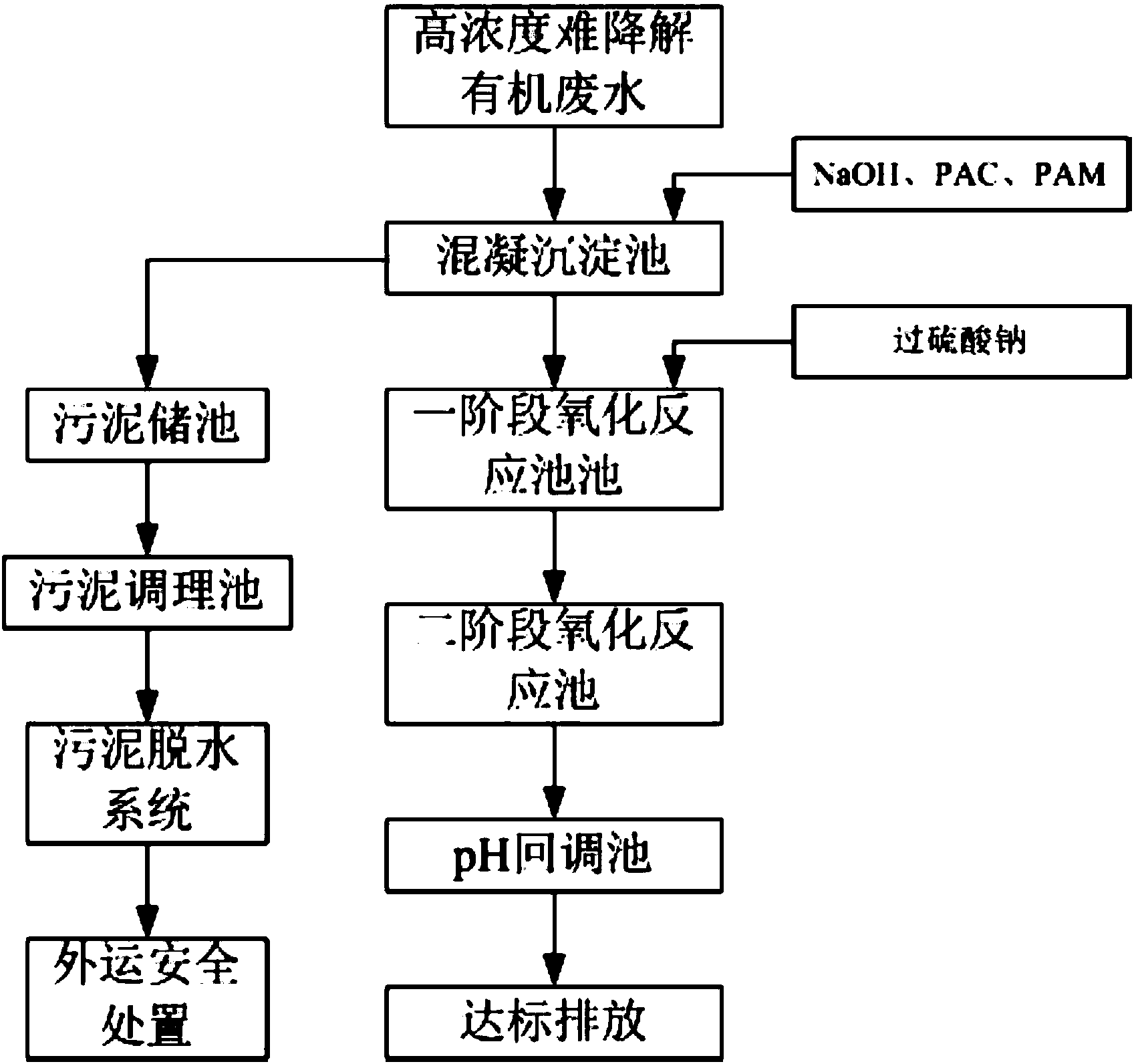

　　一種電解催化氧化高濃度難降解有機廢水的處理設備，其特征在于：該設備包括依次設置的混凝沉淀池、一級氧化反應池、二級氧化反應池、pH回調池;

　　所述混凝沉淀池的反應區、一級氧化反應池及pH回調池均設有投料裝置與攪拌裝置;所述二級氧化反應池設有電解裝置。

　　混凝沉淀池的污泥輸出口通過管道依次連通污泥儲池、污泥調理池、污泥脫水裝置。

　　所述混凝沉淀池為斜管沉淀池。

　　本實用新型的有益效果是：

　　1、通過“混凝沉淀”工藝對高濃度難降解廢水進行處理，能有效降低兩階段催化氧化工藝處理負荷及運行成本;

　　2、“一階段氧化”工藝選用過硫酸鈉作為氧化劑，可利用其在酸堿條件下均具有較高的氧化活性的特點，全過程、長時間地發揮氧作用，即在一階段有效降解易氧化污染物，提高二階段催化氧化工藝的針對性，又能在二階段催化氧化過程中發揮一定的協同作用，保證處理效率;

　　3、“二階段催化氧化”工藝選用直流電電解，產生強氧化能力的·OH的同時，不產生鐵泥，無二次污染。

　　因此，本實用新型在有效處理高濃度難降解有機廢水的同時，最大程度提高了氧化劑使用效率，降低了運行成本，減少了污泥的產生量。
