申請日2016.05.06

　　公開(公告)日2016.11.09

　　IPC分類號C02F9/14; C02F103/16

　　摘要

　　本發明涉及廢水回收處理技術領域，具體涉及一種酸洗廢水的處理工藝及系統。本發明根據硫酸亞鐵在不同溫度下溶解度的不同且硫酸亞鐵離子帶正電荷的原理，通過降低廢酸液的溫度使硫酸亞鐵以結晶體形狀析出;同時向含有硫酸亞鐵離子的廢酸液體中加入帶負電荷的有機液體，使帶正電荷的硫酸亞鐵離子和帶負電荷的有機液體結合絮凝結晶沉淀分離。通過該處理工藝處理后的廢酸，可以做到零排放，這樣可以減少原來運輸和處理過程中對環境的污染;通過纖維膜的過濾處理，分離出七水硫酸亞鐵的純度為98.5%，可以做飼料添加劑;分離出的廢酸抽入酸洗槽可以重復利用;實現了零排放、零污染、全回收和全利用;具有很好的經濟價值。

　　權利要求書

　　1.一種酸洗廢水的處理工藝，其特征在于，具體包括以下步驟：

　　(1)將酸洗工藝產生的酸洗廢水采用耐酸泵抽排到處理系統內;

　　(2)采用纖維生物膜分離酸洗廢水中的固體物、懸浮物和腐蝕物等雜質，保證酸洗廢水的純凈，然后在配酸池內進行配酸，使酸洗廢水的濃度為20%-25%;纖維生物膜的孔徑為1-2微米;

　　(3)將配酸后的酸洗廢水輸送至反應釜內，以60轉/分的速度連續攪拌，并通過壓縮制冷使反應釜內的酸洗廢水溫度降到-8~-10℃，冷卻1-3個小時，同時在酸洗廢水中添加電子加速結晶液進行冷卻結晶;

　　(4)將冷卻結晶好的酸洗廢水緩慢的排放到可調速離心機內進行分離，離心機內置100-200目的耐酸膜，離心機采用由慢到快的底部出料操作;

　　(5)將離心機分離出來的廢酸液通過管道直接流到儲酸池作為生產備用，分離出來的七水硫酸亞鐵的結晶體直接從離心機底部出料后進行包裝出售。

　　2.根據權利要求1所述的一種酸洗廢水的處理工藝，其特征在于，纖維生物膜的制備方法為：

　　(1)氧化處理：將纖維素在200-300℃下氧化氣氛中，保持1-30min，直到纖維素的顏色由白色變成黑色;

　　(2)環化處理：然后將氧化后的纖維素加熱至400℃以上在Pt-Fe系的催化下，保持3-20min，形成纖維膜;

　　(3)碳化處理：經(2)處理后的纖維膜在高純氮?dú)獾谋Ｗo(hù)下，加熱到1000-1200℃進行碳化;碳化時間為1-3小時;

　　(4)酸化處理：經(3)碳化處理后的纖維膜在濃度為98%的硫酸中酸化，酸化時間25-35分鐘，然后取出放在溫度低于18℃的陰涼處放置5-8小時，最后在低于零下15℃條件下生化24小時，得到纖維生物膜。

　　3.根據權利要求2所述的一種酸洗廢水的處理工藝，其特征在于，纖維素的密度為1.5-2.0g/cm3。

　　4.根據權利要求1所述的一種酸洗廢水的處理工藝，其特征在于，所述電子加速結晶液為體積比為1:3的甲醇和乙醇的混合液。

　　5.根據權利要求1或4所述的一種酸洗廢水的處理工藝，其特征在于，所述電子加速結晶液的添加量為待處理廢酸體積的1%-2%。

　　6.根據權利要求1所述的一種酸洗廢水的處理工藝，其特征在于，離心機采用轉速從57-864轉/分的范圍由慢到快進行操作。

　　7.根據權利要求2所述的一種酸洗廢水的處理工藝，其特征在于，將步驟(2)形成的纖維膜進行步驟(3)處理前，首先進行以下處理：將1mol醋酸鋇溶解到1ml冰醋酸和3ml無水乙醇的混合溶液中，然后將1mol鈦酸異丙酯加入到混合溶液中，然后再加入0.01g的乙二胺四乙酸二鈉，然后將纖維膜置入該溶液中，在50℃下浸泡處理1-3h。

　　8.一種酸洗廢水的處理系統，其特征在于，依次包括廢酸池、沉淀池、生物膜處理池、配酸池、反應釜和固液分離器，廢酸池、沉淀池、生物膜處理池、配酸池、反應釜和固液分離器依次相連;反應釜上設有制冷系統，固液分離器后設有儲酸池。

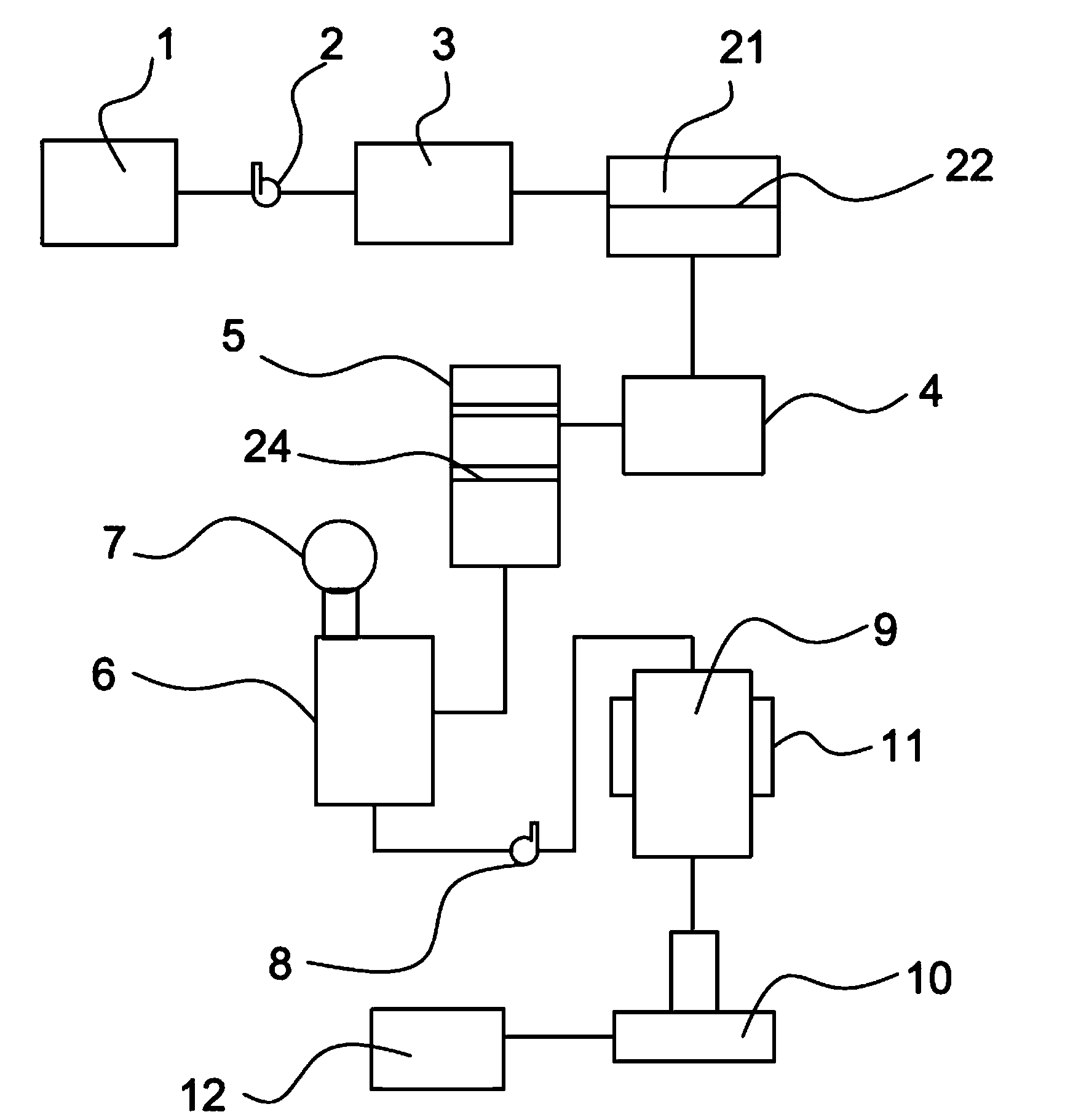

　　9.一種酸洗廢水的處理系統，其特征在于，包括車間生產池，車間生產池通過耐酸泵與用于存放酸洗廢水的廢酸池相連，廢酸池通過管路與沉淀池相連，沉淀池通過管路與生物膜處理池相連，生物膜處理池內設有多層生物膜，生物膜處理池通過管路與配酸池相連，配酸池上設有加酸器，配酸池通過隔膜泵及管路與冷卻結晶反應釜相連，冷卻結晶反應釜通過管路與可調速離心機相連;冷卻結晶反應釜上設有制冷裝置，可調速離心機內設置有200-300目的耐酸膜，可調速離心機后設有儲酸池，儲酸池通過管路與車間生產池相連，所述冷卻結晶反應釜包括釜體和設于釜體外的制冷裝置，釜體頂部設有進料管，底部設有出料管，釜體內設有若干個相互之間通過管路聯通的個子釜，所述制冷裝置包括內冷裝置和外冷裝置，外冷裝置設有位于釜體內環繞子釜外的外冷管，內冷裝置設有位于子釜內的若干內冷管，字釜內設有攪拌器，沉淀池之前設有過濾池，過濾池內設有過濾網。

　　說明書

　　一種酸洗廢水的處理工藝及系統

　　技術領域

　　本發明涉及廢水回收處理技術領域，具體涉及一種酸洗廢水的處理工藝及系統。

　　背景技術

　　酸洗工藝在我國鋼鐵工業、金屬制品業在生產過程中需要清除鋼材表面氧化鐵皮進行酸洗處理，酸洗過程中會產生大量的廢酸液，硫酸酸洗廢液的成分主要是：游離酸、硫酸亞鐵、水和懸浮物等雜質，一般在濃度低于4%以下廢酸液里硫酸亞鐵含量大于250g/L時形成廢酸液。對于無法使用的廢酸，國家環保部門有嚴格的管理，不允許直接排放。我國此類廢液排放量驚人，一般生產每噸鋼材可產生酸洗廢液約200kg。

　　目前鋼鐵工業已成為用水大戶，同時也是廢液產生大戶。鋼鐵企業每年會排放非常多的含有廢酸的廢水。對于這類廢液的處理，目前，國內普遍采用的處理方法前期投入過于巨大，運行成本高、運行維護費用高、設備損壞嚴重、成本回收期限長。一般中小企業難以承受。中和排放法不僅需要投入一定的資金及配備一套中和裝置，而且還要經常性地購入堿性化工原料對廢酸進行中和處理，這樣達到規定的pH值才能排放掉液體，并要處理大量無用的廢渣，這種方法雖然解決了環保問題，但很不經濟。

　　對于廢酸的處理，目前國內的中小企業大都采用石灰中和法，使廢酸液中和后達標排放。但此法需消耗大量的石灰，并產生大量的含水率99 %的泥渣需干化處理。該方法處理設施投資和處理成本也都較高，且廢酸液中的有用資源未能回收利用。但無論是那種方案來處理都會造成資源的浪費和對環境的間接污染，根據結合上述情況，如何合理處理這些廢酸，以實現零排放、零污染，而且使這些廢酸液由廢變寶，為國家和社會創造財富已成為該領域技術人員亟待解決的問題。

　　發明內容

　　本發明的目的是為了解決上述問題，提供一種酸洗廢水的處理工藝及系統。

　　本發明利用物理方式處理廢酸，實現了零排放、零污染、全回收和全利用，并且將原來的廢酸加濃酸后以回車間繼續使用，同時產生的七水硫酸亞鐵可以作為商品進行出售，通過纖維生物膜處理后的硫酸亞鐵純度達到98.5%，徹底解決了傳統工藝分離硫酸亞鐵純度的問題。不僅解決了污染問題，而且為企業創造很大的經濟價值。

　　為了達到上述發明目的，本發明采用以下技術方案：

　　一種酸洗廢水的處理工藝，具體包括以下步驟：

　　(1)將酸洗工藝產生的酸洗廢水采用耐酸泵抽排到處理系統內;

　　(2)采用碳纖維生物膜分離、氧化酸洗廢酸液體中的固體物、懸浮物和腐蝕物等雜質，保證酸洗廢水的純凈，然后在配酸池內進行配酸，使酸洗廢水的濃度為20%-25%;

　　(3)將配酸后的酸洗廢水輸送至反應釜內，以60轉/分的速度連續攪拌，并通過壓縮制冷使反應釜內的酸洗廢水溫度降到-8~-10℃，冷卻1-3個小時，同時在酸洗廢水中添加電子加速結晶液進行冷卻結晶;

　　(4)將冷卻結晶好的酸洗廢水緩慢的排放到可調速離心機內進行分離，離心機內置100-200目的耐酸膜，離心機采用由慢到快的底部出料操作;

　　(5)將離心機分離出來的廢酸液通過管道直接流到儲酸池作為生產備用，分離出來的七水硫酸亞鐵的結晶體直接從離心機底部出料后進行包裝出售。

　　優選的，碳纖維生物膜的制備方法為：

　　(1)氧化處理：將纖維素在200-300℃下氧化氣氛中，保持1-30min，直到纖維素的顏色由白色變成黑色;

　　(2)環化處理：然后將氧化后的纖維素加熱至400℃以上在Pt-Fe系的催化下，保持3-20min，形成纖維膜;

　　(3)碳化處理：經(2)處理后的纖維膜在高純氮?dú)獾谋Ｗo(hù)下，加熱到1000-1200℃進行碳化;碳化時間為1-3小時;

　　(4)酸化處理：經(3)碳化處理后的纖維膜在濃度為98%的硫酸中酸化，酸化時間25-35分鐘，然后取出放在溫度低于18℃的陰涼處放置5-8小時，最后在低于零下15℃條件下生化24小時，得到纖維生物膜。

　　優選的，纖維素的密度為1.5-2.0g/cm3。

　　優選的，所述電子加速結晶液為體積比為1:3的甲醇和乙醇的混合液。

　　優選的，所述電子加速結晶液的添加量為待處理廢酸體積的1%-2%。

　　優選的，離心機采用轉速從57-864轉/分的范圍由慢到快進行操作。

　　優選的，離心機內置的耐酸膜為100-200目。

　　一種酸洗廢水的處理系統，包括廢酸池、沉淀池、生物膜處理池、配酸池、反應釜和固液分離器， 廢酸池、沉淀池、生物膜處理池、配酸池、反應釜和固液分離器依次相連;反應釜上設有制冷系統，固液分離器后設有儲酸池。

　　硫酸亞鐵屬于絮凝類物質，本發明根據硫酸亞鐵在不同溫度下溶解度的不同且硫酸亞鐵離子帶正電荷的原理，通過降低廢酸液的溫度使硫酸亞鐵以結晶體形狀析出;同時向含有硫酸亞鐵離子的廢酸液體中加入帶負電荷的有機液體，使帶正電荷的硫酸亞鐵離子和帶負電荷的有機液體結合絮凝結晶沉淀分離。再在通過離心機進行固液分離。分離出來的廢酸液體可以進行配制后作為新液使用，而產生的七水硫酸亞鐵純度達到98.5%的飼料級。

　　本發明與現有技術相比，有益效果是：

　　通過該處理工藝處理后的廢酸，可以做到零排放，這樣可以減少原來運輸和處理過程中對環境的污染;

　　通過纖維膜的過濾處理，分離出七水硫酸亞鐵的純度為98.5%，可以做飼料添加劑;

　　分離出的廢酸抽入酸洗槽可以重復利用;

　　實現了零排放、零污染、全回收和全利用;

　　具有很好的經濟價值。
