申請日2016.05.30
公開(公告)日2016.10.26
IPC分類號B01D29/01
摘要
本發明涉及紡織領域，尤其涉及一種紡織機用廢水處理裝置，該裝置可以有效對廢水進行回收，紡織廢水腐蝕設備，有利于延長使用壽命。其結構包括設置于紡織設備兩邊支腿內側的凸臺，所述的凸臺上設有一上開口的收集箱;所述的收集箱底部的中間部分向下設有排水筒，所述的排水筒上沿與收集箱的左右兩側壁之間設有斜板，斜板上表面設有海綿塊;所述的排水筒的側壁上設有通孔，通孔內插置有過濾網;所述的排水筒底部與儲水箱的頂部相連接，儲水箱的底部通過排水管與吸水泵進水口相連，吸水泵的出水口與回收管相連接。它操作簡單，使用方便，適用于多種紡織設備。

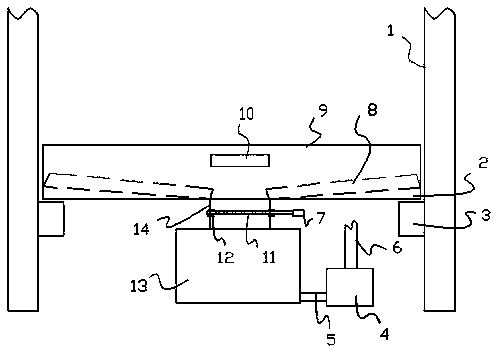

摘要附圖
權利要求書
1.一種紡織機用廢水處理裝置，其特征是，其結構包括設置于紡織設備兩邊支腿內側的凸臺，所述的凸臺上設有一上開口的收集箱;
所述的收集箱底部的中間部分向下設有排水筒，所述的排水筒上沿與收集箱的左右兩側壁之間設有斜板，斜板上表面設有海綿塊;
所述的排水筒的側壁上設有通孔，通孔內插置有過濾網;
所述的排水筒底部與儲水箱的頂部相連接，儲水箱的底部通過排水管與吸水泵進水口相連，吸水泵的出水口與回收管相連接。
2.根據權利要求1所述的一種紡織機用廢水處理裝置，其特征是，所述的過濾網的一端設有拉手。
3.根據權利要求1所述的一種紡織機用廢水處理裝置，其特征是，所述的斜板的內側高度低于外側高度。
4.根據權利要求1所述的一種紡織機用廢水處理裝置，其特征是，所述的收集箱的一側設有把手。
說明書
一種紡織機用廢水處理裝置
技術領域
本發明涉及紡織領域，尤其是一種紡織機用廢水處理裝置。
背景技術
紡織機在工作過程中，很多情況下要給紡織布加水，以保證面料加工的質量。
而在給面料加水的過程中，從面料滑落的水往往處理不當，有很多會滴在紡織車間的地面上，時間久了，對紡織設備的支腿造成腐蝕，不利于延長紡織設備的使用壽命。
發明內容
本發明的技術任務是針對上述現有技術中的不足提供一種紡織機用廢水處理裝置，該裝置可以有效對廢水進行回收，紡織廢水腐蝕設備，有利于延長使用壽命。
本發明解決其技術問題所采用的技術方案是：該種紡織機用廢水處理裝置，其特征是，其結構包括設置于紡織設備兩邊支腿內側的凸臺，所述的凸臺上設有一上開口的收集箱;
所述的收集箱底部的中間部分向下設有排水筒，所述的排水筒上沿與收集箱的左右兩側壁之間設有斜板，斜板上表面設有海綿塊;
所述的排水筒的側壁上設有通孔，通孔內插置有過濾網;
所述的排水筒底部與儲水箱的頂部相連接，儲水箱的底部通過排水管與吸水泵進水口相連，吸水泵的出水口與回收管相連接。
優選的，所述的過濾網的一端設有拉手。
優選的，所述的斜板的內側高度低于外側高度。
優選的，所述的收集箱的一側設有把手。
本發明具有以下突出的有益效果：
1、由于其結構包括設置于紡織設備兩邊支腿內側的凸臺，所述的凸臺上設有一上開口的收集箱，因此，使用時，收集箱可以擱置于凸臺上，收集箱可以為后面的收集廢水做準備。
2、由于所述的收集箱底部的中間部分向下設有排水筒，所述的排水筒上沿與收集箱的左右兩側壁之間設有斜板，斜板上表面設有海綿塊，因此，使用時，斜板主要起導流作用，可以將滴落的廢水導入排水筒，海綿塊可以防止水滴接觸斜板時飛濺的問題，有利于周?chē)h(huán)境的維持。
3、由于所述的排水筒的側壁上設有通孔，通孔內插置有過濾網，因此，使用時，過濾網可以對回收的廢水進行過濾，可以濾除水中的雜質，有利于再次利用。
4、由于所述的排水筒底部與儲水箱的頂部相連接，儲水箱的底部通過排水管與吸水泵進水口相連，吸水泵的出水口與回收管相連接，因此，使用時，儲水箱可以對過濾的廢水進行暫時儲放，然后可以通過吸水泵和回收管在輸送到紡織機的加水設備上，從而完成了廢水的回收利用，它是一個節能、環保設備，具有很好的推廣利用價值。
