申請日2016.05.30

　　公開(公告)日2016.10.26

　　IPC分類號B62B3/12; B01D21/02; B01D21/34

　　摘要

　　本實用新型公開了一種城市污水處理尾水導流施工中專用設備搬運車，由掛鉤，導流孔，車輪，控制器，扶手，設備集裝箱，溢水監測器，萬向轉輪組成;位于搬運車最前端的掛鉤，掛鉤的一端連接設備集裝箱的側壁;設備集裝箱呈現為敞口是不規則柱狀體結構，設備集裝箱的側壁呈現為倒置梯形，設備集裝箱的一端設有溢水監測器，設備集裝箱另一端緊密連接掛鉤，設備集裝箱的側壁上端設有導流孔;導流孔呈現為圓形結構體溢水監測器通過導線連接控制器。本實用新型所述的一種城市污水處理尾水導流施工中專用設備搬運車，該裝置具有較好的市場前景，具有較好的環境效益和經濟效益，適合建筑工地的垃圾收集處理。

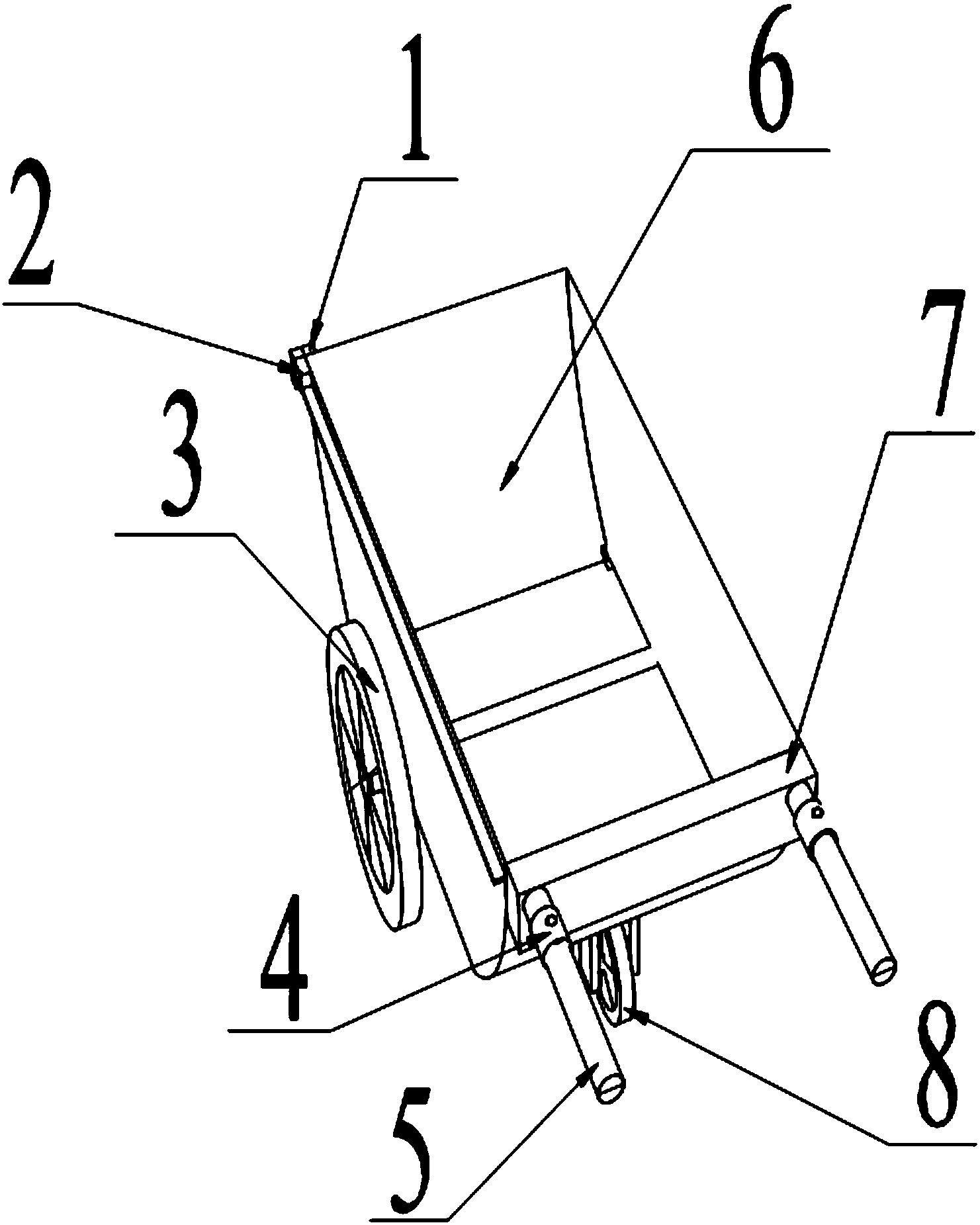

　　摘要附圖



　　權利要求書

　　1.一種城市污水處理尾水導流施工中專用設備搬運車，包括：掛鉤(1)，導流孔(2)，車輪(3)，控制器(4)，扶手(5)，設備集裝箱(6)，溢水監測器(7)，萬向轉輪(8);其特征在于，所述位于搬運車最前端的掛鉤(1)，掛鉤(1)為不銹鋼材質，掛鉤(1)呈現為半圓形結構體，掛鉤(1)的一端連接設備集裝箱(6)的側壁;所述設備集裝箱(6)呈現為敞口是不規則柱狀體結構，設備集裝箱(6)的側壁呈現為倒置梯形，設備集裝箱(6)為不銹鋼材質，設備集裝箱(6)的一端設有溢水監測器(7)，設備集裝箱(6)另一端緊密連接掛鉤(1)，設備集裝箱(6)的兩側均設有車輪(3)，設備集裝箱(6)的下端設有萬向轉輪(8)，設備集裝箱(6)的側壁上端設有導流孔(2);所述導流孔(2)呈現為圓形結構體，導流孔(2)的直徑為200mm～350mm;所述車輪(3)的數量為2個，2個車輪(3)分別設于設備集裝箱(6)兩側，2個車輪(3)通過軸承轉動連接;所述溢水監測器(7)通過導線連接控制器(4)，溢水監測器(7)的一端無縫焊接設備集裝箱(6)的側壁，溢水監測器(7)的另一端固定連接扶手(5);所述扶手(5)的數量為2個，每個扶手(5)均套嵌連接1個控制器(4);所述萬向轉輪(8)的數量為1個，萬向轉輪(8)通過不銹鋼支架固定連接設備集裝箱(6)的底部。

　　2.根據權利要求1所述的一種城市污水處理尾水導流施工中專用設備搬運車，其特征在于，所述溢水監測器(7)，包括：溢水槽(7-1)，隔水板(7-2)，輸水微孔(7-3)，水位監測儀(7-4);所述溢水槽(7-1)呈現為兩端開口的柱狀結構體，溢水槽(7-1)的內部設有隔水板(7-2)，溢水槽(7-1)的側壁設有輸水微孔(7-3);所述隔水板(7-2)通過導線連接控制器(4);所述輸水微孔(7-3)的數量為5～12個，輸水微孔(7-3)的直徑為40mm～100mm，相鄰輸水微孔(7-3)的間距相等為100mm～150mm;所述水位監測儀(7-4)與輸水微孔(7-3)位于溢水槽(7-1)的同一側壁，水位監測儀(7-4)通過導線連接控制器(4)。

　　說明書

　　一種城市污水處理尾水導流施工中專用設備搬運車

　　技術領域

　　本實用新型屬于環境工程領域，具體涉及一種城市污水處理尾水導流施工中專用設備搬運車。

　　背景技術

　　尾水導流施工中在安裝大型設備時會產生大量分散的零部件，這些專用的零部件其收集、整理、搬運時需要特殊的小型運輸設備。而施工工人一般選擇人工搬運這些專用零部件，在對這些專用零部件的撿拾、收集、搬運并集中擺放在臨時倉儲室的過程中，此項工作勞動強度較高，目前市場上出現的施工用手推車雖然方便了建筑工人搬運沙土、水泥、建筑按材料，大幅度減少了搬運基礎原材料的勞動強度。但是，作為城市污水處理尾水導流施工中的專有小型設備、零部件的收集、轉運工作，該手推車使用不便，在搬運中使得某些設備容易造成損壞，影響其功能的正常發揮和正常使用。為此，設計制作一種適用于城市污水處理尾水導流施工中的搬運車，是尾水導流工程施工中的關鍵點。

　　發明內容

　　為了解決上述技術問題，本實用新型提供一種城市污水處理尾水導流施工中專用設備搬運車，包括：掛鉤1，導流孔2，車輪3，控制器4，扶手5，設備集裝箱6，溢水監測器7，萬向轉輪8;所述位于搬運車最前端的掛鉤1，掛鉤1為不銹鋼材質，掛鉤1呈現為半圓形結構體，掛鉤1的一端連接設備集裝箱6的側壁;所述設備集裝箱6呈現為敞口是不規則柱狀體結構，設備集裝箱6的側壁呈現為倒置梯形，設備集裝箱6為不銹鋼材質，設備集裝箱6的一端設有溢水監測器7，設備集裝箱6另一端緊密連接掛鉤1，設備集裝箱6的兩側均設有車輪3，設備集裝箱6的下端設有萬向轉輪8，設備集裝箱6的側壁上端設有導流孔2;所述導流孔2呈現為圓形結構體，導流孔2的直徑為200mm～350mm;所述車輪3的數量為2個，2個車輪3分別設于設備集裝箱6兩側，2個車輪3通過軸承轉動連接;所述溢水監測器7通過導線連接控制器4，溢水監測器7的一端無縫焊接設備集裝箱6的側壁，溢水監測器7的另一端固定連接扶手5;所述扶手5的數量為2個，每個扶手5均套嵌連接1個控制器4;所述萬向轉輪8的數量為1個，萬向轉輪8通過不銹鋼支架固定連接設備集裝箱6的底部。

　　進一步的，所述溢水監測器7，包括：溢水槽7-1，隔水板7-2，輸水微孔7-3，水位監測儀7-4;所述溢水槽7-1呈現為兩端開口的柱狀結構體，溢水槽7-1的內部設有隔水板7-2，溢水槽7-1的側壁設有輸水微孔7-3;所述隔水板7-2通過導線連接控制器4;所述輸水微孔7-3的數量為5～12個，輸水微孔7-3的直徑為40mm～100mm，相鄰輸水微孔7-3的間距相等為100mm～150mm;所述水位監測儀7-4與輸水微孔7-3位于溢水槽7-1的同一側壁，水位監測儀7-4通過導線連接控制器4。

　　本實用新型公開的一種城市污水處理尾水導流施工中專用設備搬運車，其優點在于：

　　(1)該裝置占地面積小，操作方便;

　　(2)該裝置有利于固體以及液體的垃圾集裝處置，有利于環境保護;

　　(3)該裝置具有較好的市場前景，具有較好的環境效益和經濟效益。

　　本實用新型所述的一種城市污水處理尾水導流施工中專用設備搬運車，該裝置具有較好的市場前景，具有較好的環境效益和經濟效益，適合建筑工地的垃圾收集處理。
