申請日2016.05.30

　　公開(公告)日2016.10.26

　　IPC分類號C02F9/04

　　摘要

　　本實用新型為一種火電廠工業廢水精細化分質處理回用系統，其分類處理鍋爐補給水處理系統產生的過濾器反洗排水、超濾反洗排水、反滲透沖洗水、離子交換器沖洗水、反滲透濃水、離子交換器再生及置換廢水，以及分類處理凝結水精處理系統產生的過濾器反洗水、樹脂沖洗水、樹脂輸送排水、樹脂再生及置換廢水，將現有的匯集廢水統一處理的方式改進為精細化分質處理，對不同類型的廢水采取不同的處理回用技術，更細致且有針對性的處理，有效提高了水的重復利用率，降低全廠耗水指標，節約廢水處理成本，同時還減少廢水排放對環境的污染。

　　摘要附圖



　　權利要求書

　　1.一種火電廠工業廢水精細化分質處理回用系統，其分類處理鍋爐補給水處理系統產生的鍋爐補給水處理廢水及凝結水精處理系統產生的凝結水精處理廢水，其特征在于，包含：

　　廢水分質處理系統，包含依次連接的第一廢水池、絮凝反應槽、斜板澄清器、清水池、纖維過濾器、原水箱，所述鍋爐補給水處理系統與第一廢水池連接，鍋爐補給水處理廢水中的過濾器反洗排水、超濾反洗排水、反滲透沖洗水、離子交換器沖洗水進入該第一廢水池;

　　鍋爐補給水處理系統連接第二廢水池，該第二廢水池與脫硫系統連接，鍋爐補給水處理廢水中的離子交換器再生及置換廢水通過該第二廢水池進入脫硫系統;

　　鍋爐補給水處理系統還直接連接脫硫系統，輸送鍋爐補給水廢水中的反滲透濃水至脫硫系統;

　　凝結水精處理系統連接精處理廢水池，該精處理廢水池與廢水分質處理系統相連，凝結水精處理廢水中的過濾器反洗水、樹脂沖洗水、樹脂輸送排水進入精處理廢水池;

　　凝結水精處理系統還依次連接精處理再生廢液池和脫硫廢水調節儲存池，凝結水精處理系統產生的廢水中的樹脂再生及置換廢水進入精處理再生廢液池。

　　2.如權利要求1所述的火電廠工業廢水精細化分質處理回用系統，其特征在于，所述精處理廢水池與第一廢水池相連。

　　說明書

　　火電廠廢水精細化分質處理回用系統

　　技術領域

　　本實用新型涉及一種火電廠工業廢水精細化分質處理回用系統，其可用于火電廠廢水處理系統，將電廠鍋爐補給水處理系統廢水、凝結水精處理系統廢水根據其水質不同，采取不同的處理回用技術，有效提高了水的重復利用率，降低全廠耗水指標，節約廢水處理成本。

　　背景技術

　　目前采用石灰石-石膏濕法煙氣脫硫的火電廠通常采用鍋爐補給水處理系統廢水、凝結水精處理系統廢水、循環水排污水作為脫硫工藝水。鍋爐補給水處理系統和凝結水精處理系統廢水常規的處理方式是加酸堿調pH，達到中性后直接回用于脫硫系統，沒有針對其各自的廢水組成進行進一步精細化的分質處理。

　　常規的脫硫廢水處理工藝為絮凝、沉淀、澄清，經過處理的脫硫廢水仍然具有很高的含鹽量，其中Cl-含量在10000~15000mg/L。隨著國家環保政策的日益嚴格，此部分廢水的排放受到限制，而其回用范圍很窄(少量廢水用于干灰加濕)，回用水量有限，并且一些電廠不具備回用條件，因此脫硫廢水零排放處理工藝將會被廣泛應用。

　　本實用新型對工業廢水進行精細化分質處理回用，在實現脫硫廢水零排放的同時有效提高了水的重復利用率，減少廢水排放對環境的污染。

　　實用新型內容

　　本實用新型所解決的技術問題即在提供一種火電廠工業廢水精細化分質處理回用系統。

　　本實用新型所采用的技術手段如下所述。

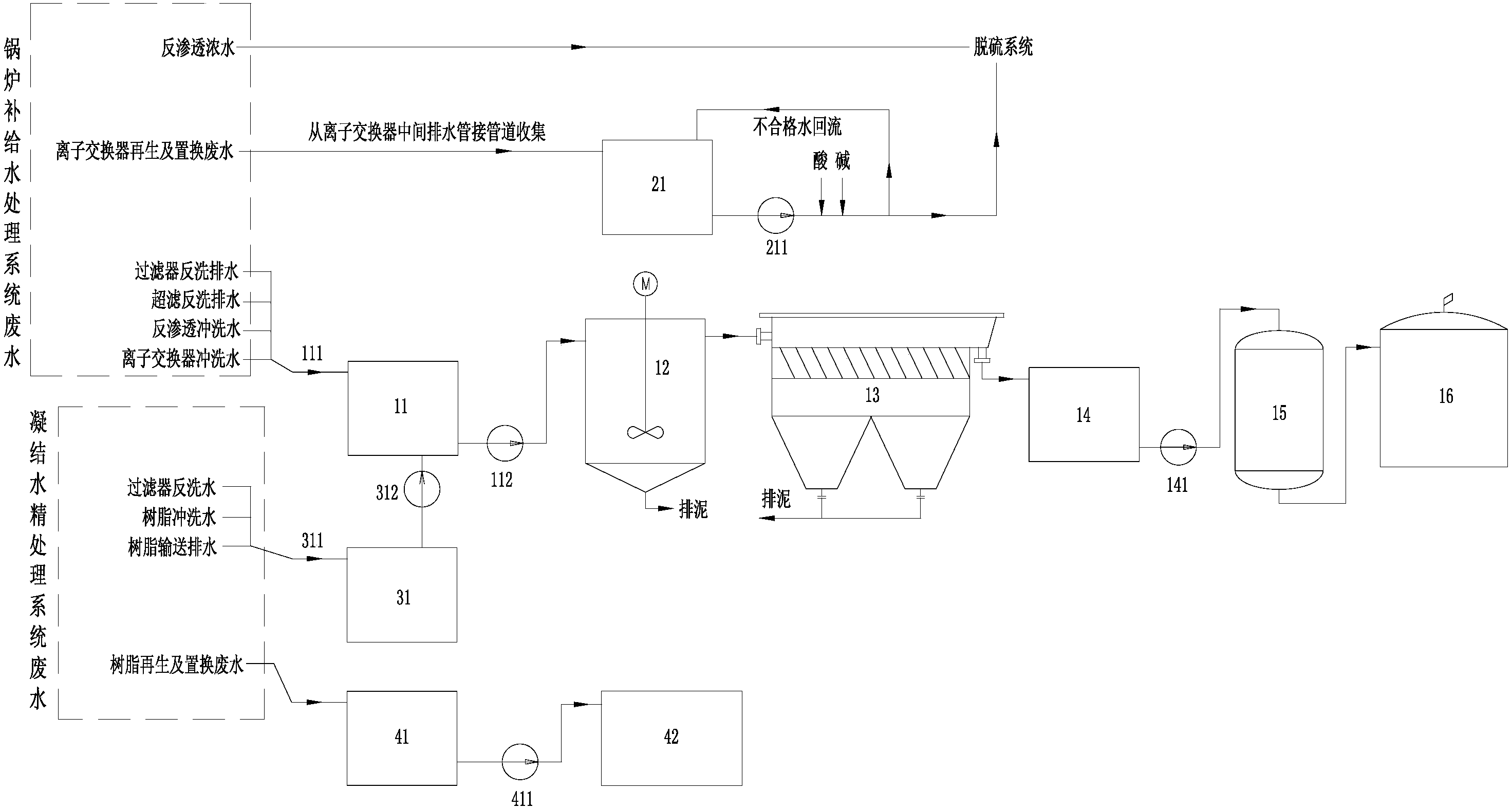

　　一種火電廠工業廢水精細化分質處理回用系統，其分類處理鍋爐補給水處理系統產生的鍋爐補給水處理廢水及凝結水精處理系統產生的凝結水精處理廢水，包含廢水分質處理系統，該廢水分質處理系統包含依次連接的第一廢水池、絮凝反應槽、斜板澄清器、清水池、纖維過濾器、原水箱，所述鍋爐補給水處理系統與第一廢水池連接，鍋爐補給水處理廢水中的過濾器反洗排水、超濾反洗排水、反滲透沖洗水、離子交換器沖洗水進入該第一廢水池;鍋爐補給水處理系統連接第二廢水池，該第二廢水池與脫硫系統連接，鍋爐補給水處理廢水中的離子交換器再生及置換廢水通過該第二廢水池進入脫硫系統;鍋爐補給水處理系統還直接連接脫硫系統，輸送鍋爐補給水廢水中的反滲透濃水至脫硫系統;凝結水精處理系統連接精處理廢水池，該精處理廢水池與廢水分質處理系統相連，凝結水精處理廢水中的過濾器反洗水、樹脂沖洗水、樹脂輸送排水進入精處理廢水池，該精處理廢水池與第一廢水池相連;凝結水精處理系統還依次連接精處理再生廢液池和脫硫廢水調節儲存池，凝結水精處理系統產生的廢水中的樹脂再生及置換廢水進入精處理再生廢液池。

　　本實用新型所產生的技術效果如下。

　　1、本實用新型不再將鍋爐補給水處理系統的不同階段形成的全部廢水混合后進行中和處理，而是分質分類進行處理。將含鹽量高的反滲透濃水直接輸送至脫硫系統。離子交換器再生時再生、置換階段產生的酸堿廢水通過加酸堿將pH調整合格后輸送至脫硫系統作為脫硫工藝水。過濾器反洗排水、超濾反洗排水、反滲透沖洗水、離子交換器沖洗水利用工業廢水處理系統的絮凝攪拌槽、斜板澄清器、纖維過濾器進行混凝、澄清、過濾后回用于鍋爐補給水處理系統原水箱，作為該系統的補充水。

　　2、本實用新型將凝結水精處理系統各階段產生的過濾器反洗水、樹脂沖洗廢水、樹脂輸送廢水收集后利用工業廢水處理系統的絮凝攪拌槽、斜板澄清器、纖維過濾器進行混凝、澄清、過濾后回用于鍋爐補給水處理系統原水箱。樹脂再生廢水單獨收集后輸送至脫硫廢水零排放處理系統，同脫硫廢水混合后進行深度處理。

　　3、在實際的設計布置時，鍋爐補給水處理系統同工業廢水處理系統集中布置，形成水島。鍋爐補給水處理系統廢水可以直接通過重力自流進入工業廢水處理站廢水池，其中廢水池可利用常規工業廢水處理站的經常性廢水池，絮凝攪拌槽、斜板澄清器、纖維過濾器可同工業廢水處理站合并設置，降低投資成本。

　　4、通過精細化分質處理廢水，對不同類型的廢水采取不同的處理回用技術，更細致且有針對性的處理，有效提高了水的重復利用率，降低全廠耗水指標，節約廢水處理成本，同時還減少廢水排放對環境的污染。
