申請日2016.05.30

　　公開(公告)日2016.11.09

　　IPC分類號C02F1/38; F23G7/07; B01D53/32; C02F9/04

　　摘要

　　一種揮發性廢水處理系統，包含離心式氣液分離裝置及高溫分解裝置。離心式氣液分離裝置包含殼體、離心筒槽、廢水輸入端、廢水輸出端、氣體輸入端及氣體輸出端。殼體中設置離心筒槽。揮發性廢水從廢水注入端注入離心筒槽中，離心筒槽分離揮發性廢水離心為揮發性氣體及非揮發性廢水，非揮發性廢水由廢水輸出端排出，氣體輸入端輸入空氣至離心筒槽中，空氣帶動揮發性氣體一起從氣體輸出端排出。高溫分解裝置接收空氣及揮發性氣體，高溫分解處理空氣及揮發性氣體成無害氣體后排出至大氣。以此減少設備的建置費用，并能減少副產物及耗能。

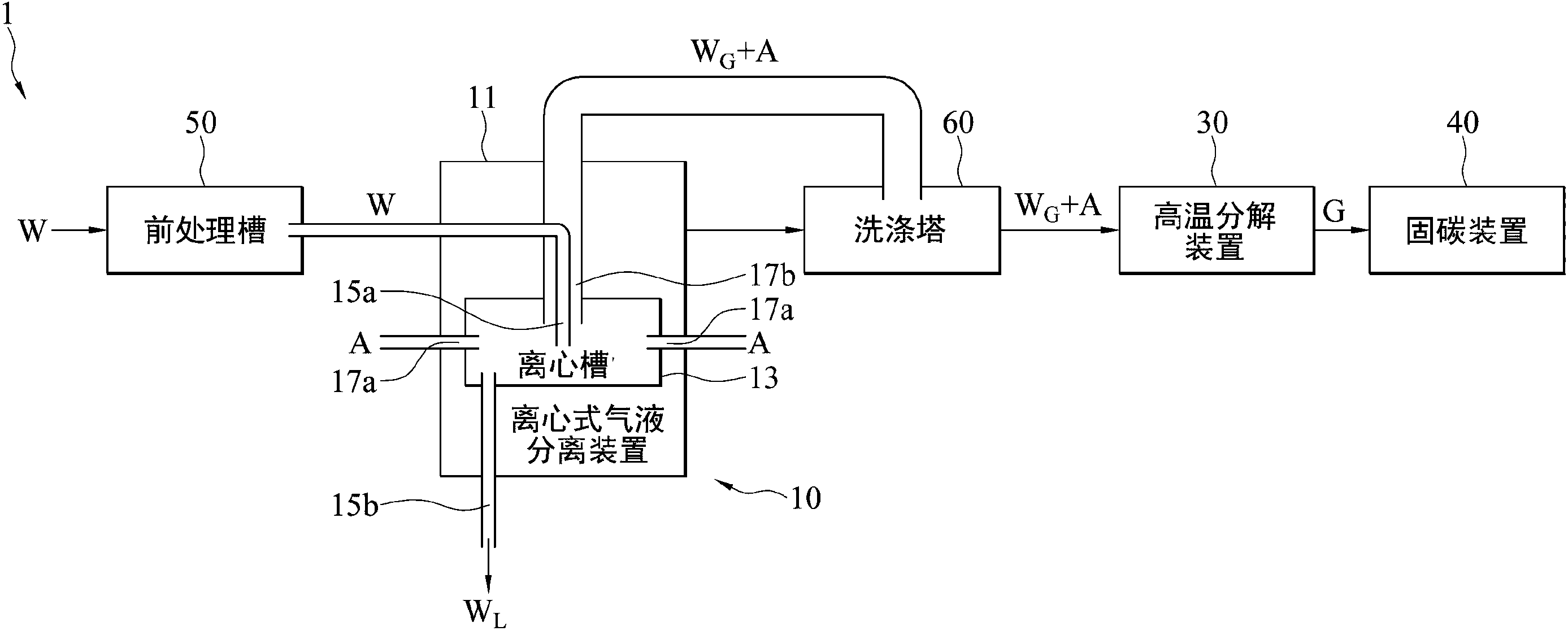

　　摘要附圖



　　權利要求書

　　1.一種揮發性廢水處理系統，其特征在于，包含：

　　一離心式氣液分離裝置，包含一殼體、一離心筒槽、一廢水輸入端、一廢水輸出端、一至少氣體輸入端及一氣體輸出端，該殼體中設置該離心筒槽，該離心筒槽包含至少一開口，該廢水輸入端、該氣體輸入端、及該氣體輸出端與該殼體及該離心筒槽連通，該廢水輸出端與該殼體連通，該廢水輸入端及該氣體輸入端分別將注入一揮發性廢水及一空氣至該離心筒槽，該離心筒槽高速旋轉將該揮發性廢水離心分離成一揮發性氣體及一非揮發性廢水，該空氣帶動該揮發性氣體一起從該氣體輸出端排出，該非揮發性廢水經由開口排出離心筒槽，再經由該廢水輸出端排出至該殼體外;及

　　一高溫分解裝置，接收該空氣及該揮發性氣體，高溫分解處理該空氣及該揮發性氣體成一無害氣體后排出。

　　2.根據權利要求1所述的揮發性廢水處理系統，其特征在于，該廢水輸入端及該氣體輸出端連接于該離心筒槽的頂部，該氣體輸入端連接于該離心筒槽的側邊、該廢水輸出端位于該殼體的底部。

　　3.根據權利要求1至2的任意一項所述的揮發性廢水處理系統，其特征在于，該開口位于該離心筒槽的側邊或底面。

　　4.根據權利要求1至2的任意一項所述的揮發性廢水處理系統，其特征在于，該離心筒槽高速旋轉作動的離心力大于100重力場。

　　5.根據權利要求1所述的揮發性廢水處理系統，其特征在于，該高溫分解裝置為一觸媒燃燒裝置，該觸媒燃燒裝置中包含多個活性觸媒。

　　6.根據權利要求5所述的揮發性廢水處理系統，其特征在于，該多個活性觸媒設置于一觸媒載體的表面。

　　7.根據權利要求1所述的揮發性廢水處理系統，其特征在于，該高溫分解裝置為一等離子裝置，通過等離子分解該空氣及該揮發性氣體成該無害氣體。

　　8.根據權利要求1所述的揮發性廢水處理系統，其特征在于，另包含一前處理槽，該前處理槽連接該廢水輸入端，該前處理槽中添加有一前處理藥劑，提升該揮發性廢水中的至少一揮發性物質的蒸氣壓。

　　9.根據權利要求5所述的揮發性廢水處理系統，其特征在于，更包含一固碳裝置，該固碳裝置連接該觸媒燃燒裝置，接收該無害氣體，將該無害氣體中的碳元素固化。

　　10.根據權利要求1所述的揮發性廢水處理系統，其特征在于，更包含一洗滌塔，該洗滌塔連接該氣體輸出端及該高溫處理裝置，將該空氣及該揮發性氣體進行濕式洗滌后再輸入至該高溫處理裝置。

　　說明書

　　揮發性廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理系統，尤其涉及一種處理含揮發性物質的廢水的水處理系統。

　　背景技術

　　現今工業的廢水，常含有在工業工藝中使用的溶劑、清潔劑或是在生產后殘余的揮發性物質等，若未適當處理，廢水中的揮發性物質會經由溢散揮發后會變成氣體型態的有害廢氣彌漫于空氣中，尤其是有機揮發性氣體(Volatile Organic Compound，VOC)。VOC對人體健康會產生極大的危害，產生頭暈、惡心、嘔吐、流淚、刺鼻、咳嗽等癥狀，濃度過高時可導致中毒死亡，長期接觸時會導致肝、肺、呼吸道等疾病，容易導致癌癥。另外，VOC通常揮發點及燃點低、且具有可燃燒的特性，當VOC濃度過高時，會有爆炸、燃燒的危險性。因而，對于VOC的處理，是現今在廢棄物處理中不得不慎重的一環。

　　參閱圖1A及圖1B，現有技術揮發性廢水處理系統的單元方框圖。如圖1A所示，現有技術揮發性廢水處理系統500包含一氣液接觸反應器510及一吸附裝置520。氣液接觸反應器510為蒸餾塔、氣提塔等，能將揮發性廢水中的物質通過沸點不同的方式分離，并分離出揮發性氣體。吸附裝置520與氣液接觸反應器510連接，接收揮發性氣體。吸附裝置520中可以包含活性碳等以吸附揮發性氣體。這種實施方式，吸附揮發性物質后的副產品仍需要委外清運，并進行再處理。副產品的處理是否會產生對于環境的不良效應仍有不確定性，且清運處理需要額外的成本。

　　除了上述的方式，目前也有利用生物分解的方式處理，雖然處理后產生的生物污泥可以作為堆肥，但仍有場域中揮發性氣體濃度過高的疑慮。此外，生物分解的處理時間較長，且生物污泥的暫存也需要大量的空間，副產品的清運成本也相當昂貴。

　　如圖1B所示，現有技術另一實施例之揮發性廢水處理系統500的包含氣 液接觸反應器510及燃燒裝置530，此方式為對圖1A的實施例的改良。在此實施例中，是利用燃燒裝置530以燃燒反應直接將氣液接觸反應器510所分離出的揮發性氣體分解為氮?dú)�、二氧化碳、水蒸氣等無害氣體，從而解決了副產品的問題。但是現有技術揮發性廢水處理系統500仍有氣液接觸反應器510的體積龐大、設備成本昂貴、耗能的問題。

　　實用新型內容

　　本實用新型的目的在于提供一種揮發性廢水處理系統，以解決現有上的問題，能縮減體積、減少設備建置成本。

　　為達上述目的，本實用新型提供一種揮發性廢水處理系統，其包含：

　　一離心式氣液分離裝置，包含一殼體、一離心筒槽、一廢水輸入端、一廢水輸出端、一至少氣體輸入端及一氣體輸出端，該殼體中設置該離心筒槽，該離心筒槽包含至少一開口，該廢水輸入端、該氣體輸入端、及該氣體輸出端與該殼體及該離心筒槽連通，該廢水輸出端與該殼體連通，該廢水輸入端及該氣體輸入端分別將注入一揮發性廢水及一空氣至該離心筒槽，該離心筒槽高速旋轉將該揮發性廢水離心分離成一揮發性氣體及一非揮發性廢水，該空氣帶動該揮發性氣體一起從該氣體輸出端排出，該非揮發性廢水經由開口排出離心筒槽，再經由該廢水輸出端排出至該殼體外;及

　　一高溫分解裝置，接收該空氣及該揮發性氣體，高溫分解處理該空氣及該揮發性氣體成一無害氣體后排出。

　　上述的揮發性廢水處理系統，其中該廢水輸入端及該氣體輸出端連接于該離心筒槽的頂部，該氣體輸入端連接于該離心筒槽的側邊、該廢水輸出端位于該殼體的底部。

　　上述的揮發性廢水處理系統，其中該開口位于該離心筒槽的側邊或底面。

　　上述的揮發性廢水處理系統，其中該離心筒槽高速旋轉作動的離心力大于100重力場。

　　上述的揮發性廢水處理系統，其中該高溫分解裝置為一觸媒燃燒裝置，該觸媒燃燒裝置中包含多個活性觸媒。

　　上述的揮發性廢水處理系統，其中該多個活性觸媒設置于一觸媒載體的表面。

　　上述的揮發性廢水處理系統，其中該高溫分解裝置為一等離子裝置，通過等離子分解該空氣及該揮發性氣體成該無害氣體。

　　上述的揮發性廢水處理系統，其中另包含一前處理槽，該前處理槽連接該廢水輸入端，該前處理槽中添加有一前處理藥劑，提升該揮發性廢水中的至少一揮發性物質的蒸氣壓。

　　上述的揮發性廢水處理系統，其中更包含一固碳裝置，該固碳裝置連接該觸媒燃燒裝置，接收該無害氣體，將該無害氣體中的碳元素固化。

　　上述的揮發性廢水處理系統，其中更包含一洗滌塔，該洗滌塔連接該氣體輸出端及該高溫處理裝置，將該空氣及該揮發性氣體進行濕式洗滌后再輸入至該高溫處理裝置。

　　在上述實施態樣中，由于利用離心式氣液分離裝置，能較傳統的氣提塔、蒸餾塔的體積、設置成本及耗能大幅節省，同時具有更加的質傳效果。此外，可以利用高溫分解裝置直接將揮發性氣體分解為無害氣體，能大幅減少副產物，更能減少后續副產物的處理及清運費用。

　　以下結合附圖和具體實施例對本實用新型進行詳細描述，但不作為對本實用新型的限定。
