申請日2016.07.20

　　公開(公告)日2018.01.30

　　IPC分類號C02F9/02

　　摘要

　　本發明涉及水凈化領域,尤其是一種高效節能多級污水凈化裝置,它包括過濾器本體和第二罩殼,過濾器本體包括第一罩殼和濾芯,濾芯左側設置有第一過濾海綿,濾芯右側設置有第二過濾海綿;第一罩殼、第一過濾海綿、濾芯、第二過濾海綿和第二罩殼由左至右沿過濾器本體中心軸線依次拼裝在一起;濾芯包括濾芯管、第一炭柱和第二炭柱，濾芯管套接第二炭柱，第一炭柱套接于濾管。本發明采用回旋往復凈水機制，使自來水凈化效果更加顯著，另外在濾芯管一側設置有渦輪片，水進入時使其產生渦流旋轉，渦流旋轉加速了凈水的速度，同時具有很強的實用性。

　　權利要求書

　　1.一種高效節能多級污水凈化裝置,其特征在于:它包括過濾器本體和第二罩殼,所述過濾器本體包括第一罩殼和濾芯,所述濾芯左側設置有第一過濾海綿,所述濾芯右側設置有第二過濾海綿;所述第一罩殼、第一過濾海綿、濾芯、第二過濾海綿和第二罩殼由左至右沿過濾器本體中心軸線依次拼裝在一起;所述濾芯包括濾芯管、第一炭柱和第二炭柱，所述濾芯管套接第二炭柱，所述第一炭柱套接于濾管。

　　2.根據權利要求1所述的一種高效節能多級污水凈化裝置，其特征在于：所述第一罩殼的左端面中心位置上設置有出水管，所述第一罩殼的左端面與出水口偏心位置上設置有進水管。

　　3.根據權利要求1所述的一種高效節能多級污水凈化裝置，其特征在于：所述濾芯管左側設置有渦輪片，所述渦輪片端面上設置有若干個環形分布的貫通槽，所述渦輪片右側設置有若干個沿濾芯管中心軸環形分布的葉片，所述葉片濾芯管固定連接，所述渦輪片左側設置有插入管;所述插入管與前罩殼間形成有中空部;所述第一罩殼內部前端面上中心位置設置有與插入管相對應連接的插入槽。

　　4.根據權利要求1所述的一種高效節能多級污水凈化裝置，其特征在于：相鄰兩個所述葉片間設置有若干個并行排列的扇片，所述插入管上套裝有若干個密封圈，所述渦輪片圓周部套裝有一層密封墊，所述第二過濾海綿與第二罩殼間夾持有分流夾具。

　　說明書

　　一種高效節能多級污水凈化裝置

　　技術領域

　　本發明涉及水凈化領域，尤其是一種高效節能多級污水凈化裝置。

　　背景技術

　　水凈化器，是對水進行凈化的一種設備，由于生活中的水都是來自于水庫、江河，雖然這些水轉化為自來水前都進行了一些初級凈化、消毒等，但是由于量較大、范圍廣、運輸距離大，導致自來水沒有較好的凈化和消毒，都是有些污垢的、細菌。然而有些家庭在家里裝了水凈化器，這些水凈化器體型較大，時間久不利于更換，市場價格較貴、不夠通用化，經濟性不夠好。

　　發明內容

　　針對上述現有技術中存在的不足，本發明的目的在于提供一種結構簡單，凈化效果顯著的自來水凈化器。

　　為了實現上述目的，本發明采用如下技術方案：

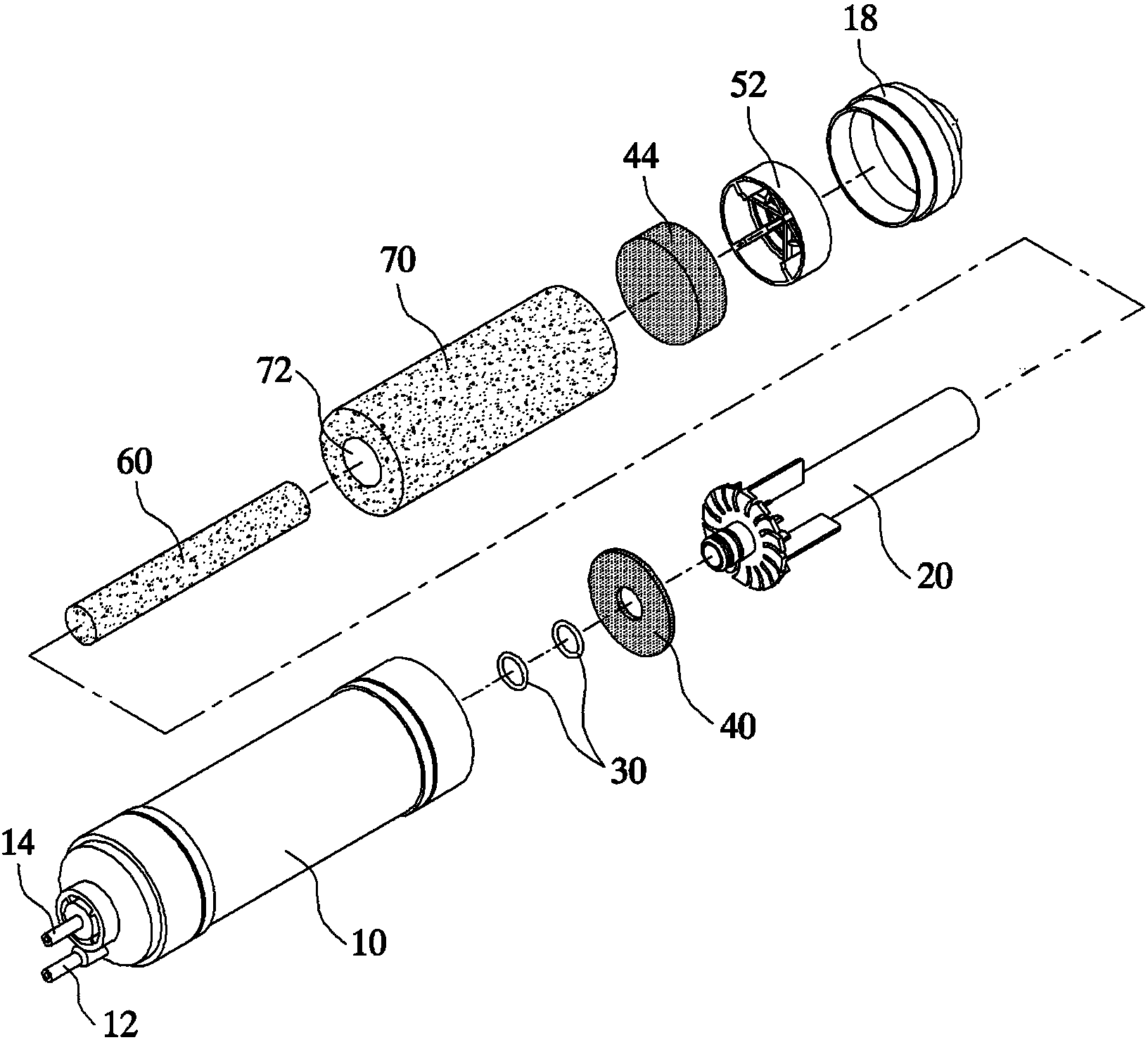

　　一種高效節能多級污水凈化裝置,它包括過濾器本體和第二罩殼,所述過濾器本體包括第一罩殼和濾芯,所述濾芯左側設置有第一過濾海綿,所述濾芯右側設置有第二過濾海綿;所述第一罩殼、第一過濾海綿、濾芯、第二過濾海綿和第二罩殼由左至右沿過濾器本體中心軸線依次拼裝在一起;所述濾芯包括濾芯管、第一炭柱和第二炭柱，所述濾芯管套接第二炭柱，所述第一炭柱套接于濾管。

　　優選地，所述第一罩殼的左端面中心位置上設置有出水管，所述第一罩殼的左端面與出水口偏心位置上設置有進水管。

　　優選地，所述濾芯管左側設置有渦輪片，所述渦輪片端面上設置有若干個環形分布的貫通槽，所述渦輪片右側設置有若干個沿濾芯管中心軸環形分布的葉片，所述葉片濾芯管固定連接。

　　優選地，所述渦輪片左側設置有插入管;所述插入管與前罩殼間形成有中空部;所述第一罩殼內部前端面上中心位置設置有與插入管相對應連接的插入槽。

　　優選地，相鄰兩個所述葉片間設置有若干個并行排列的扇片。

　　優選地，所述插入管上套裝有若干個密封圈，所述渦輪片圓周部套裝有一層密封墊。

　　優選地，所述第二過濾海綿與第二罩殼間夾持有分流夾具。

　　由于采用上述技術方案，本發明采用回旋往復凈水機制，使自來水凈化效果更加顯著，另外在濾芯管一側設置有渦輪片，水進入時使其產生渦流旋轉，渦流旋轉加速了凈水的速度，同時具有很強的實用性。
