申請日2016.05.15

　　公開(公告)日2016.10.26

　　IPC分類號C02F9/14

　　摘要

　　設備集中安裝組件階式配置的污水處理系統屬于污水處理技術領域。調節池1底面高于厭氧池2頂面;調節池1出水管裝有調節池出水管充水電磁閥11、調節池出水管底閥12、調節池出水管電動閥13、調節池出水管電磁閥14;污水在自身重力和虹吸作用下由調節池出水管電動閥13定量供給厭氧池2;二沉池進水口23位于曝氣池3和二沉池4隔墻的中部;二沉池污泥沉降擋板22底部和曝氣池3連通，用曝氣池曝氣管24的空氣攪動把二沉池4的污泥擴散回曝氣池3;調節池出水管電磁閥14用于意外停電時，停止給厭氧池2供水而設。污水處理設備全部安裝在設備間內，本系統設備簡約、安裝維修簡便、運行費用低。可靠性高，故障少、用于污水處理。

　　權利要求書

　　1.設備集中安裝組件階式配置的污水處理系統，其特征是：由調節池(1)、厭氧池(2)、曝氣池(3)、二沉池(4)、消毒池(5)、中水池(6)、加藥桶(7)、自吸污水泵(8)、污水井底閥(9)、調節池進水管電磁閥(10)、調節池出水管充水電磁閥(11)、調節池出水管底閥(12)、調節池出水管電動閥(13)、調節池出水管電磁閥(14)、調節池預爆氣閥(15)、加藥桶藥品氣流攪拌器閥(16)、曝氣池爆氣閥(17)、高壓渦旋風機(18)、加藥泵(19)、藥品氣流攪拌器(20)、設備間(21)、二沉池污泥沉降擋板(22)、二沉池進水口(23)、曝氣池曝氣管(24)、調節池預爆氣管(25)、污水井(26)組成。

　　2.根據權利要求1所述的設備集中安裝組件階式配置的污水處理系統，其特征是：調節池(1)底面高于厭氧池(2)頂面，調節池(1)池底與厭氧池(2)池頂相對水平放置。

　　3.根據權利要求1所述的設備集中安裝組件階式配置的污水處理系統，其特征是：調節池裝有調節池出水管充水電磁閥(11)、調節池出水管底閥(12)、調節池出水管電動閥(13)、調節池出水管電磁閥(14)，調節池(1)利用污水的自身重力和虹吸原理，經調節池出水管底閥(12)、調節池出水管電動閥(13)、調節池出水管電磁閥(14)完成厭氧池(2)的定量給水和防止意外停電時停止給厭氧池(2)給水。

　　4.根據權利要求1所述的設備集中安裝組件階式配置的污水處理系統，其特征是：污水處理設備全部安裝在設備間(21) 。

　　5.根據權利要求1所述的設備集中安裝組件階式配置的污水處理系統，其特征是：二沉池(4)底部安裝沉池污泥沉降擋板(23)，擋板下部和曝氣池(3)連通。利用爆氣的空氣攪動把二沉池(4)的污泥擴散回曝氣池(3) 。

　　6.根據權利要求1所述的設備集中安裝組件階式配置的污水處理系統，其 特征是：消毒桶(7)底部有藥品氣流攪拌器(20)，藥品攪拌用置于加藥桶底部圓盤狀管道內側分置的文丘里氣水混合器攪拌藥品。

　　說明書

　　設備集中安裝組件階式配置的污水處理系統

　　技術領域

　　污水處理。

　　背景技術

　　現行的污水處理系統，由調節池、厭氧池、曝氣池、二沉池、消毒池、中水池組成等底高配置。污水處理設備平面散置。把污水從污水井揚到調節池和調節池往厭氧池送水，分別用兩套放置于井內、池內水里的潛水泵作業。設備多、耗電多、故障多;設置分散，不便安裝、維護。污水處理系統投資、安裝、運行費用高。

　　發明內容

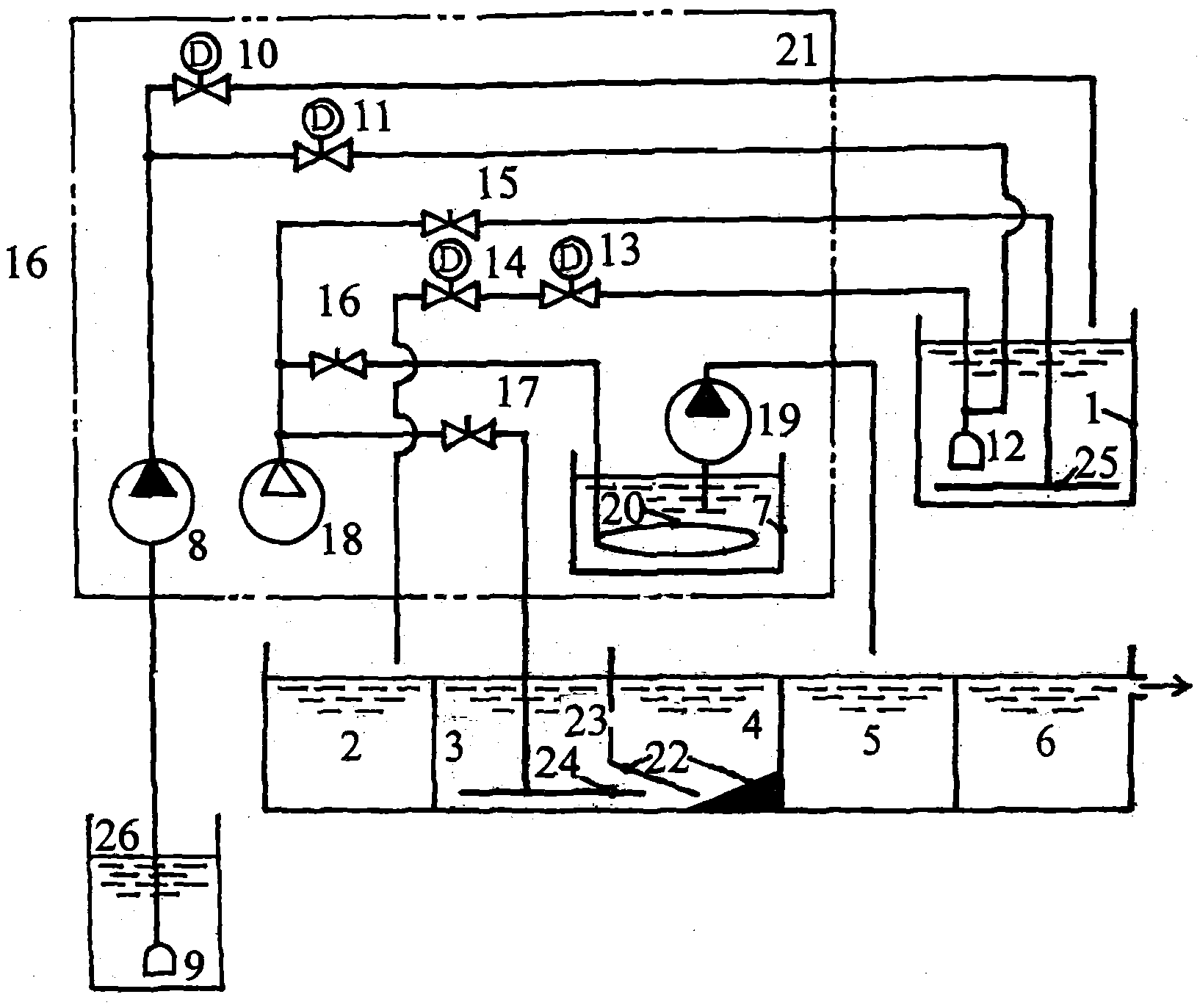

　　本發明要解決的技術問題是：污水處理系統集約節能、方便安裝和維修，提高設備運行可靠性。采用的技術方案是：污水處理設備集中安裝、組件階式配置。污水處理設備集中安裝、組件階式配置的污水處理系統(圖1)由調節池(1)、厭氧池(2)、曝氣池(3)、二沉池(4)、消毒池(5)、中水池(6)、加藥桶(7)、自吸污水泵(8)、污水井出水管底閥(9)、調節池進水管電磁閥(10)、調節池出水管充水電磁閥(11)、調節池出水管底閥(12)、調節池出水管電動閥(13)、調節池出水管電磁閥(14)、調節池預爆氣閥(15)、加藥桶藥品氣流攪拌器閥(16)、曝氣池爆氣閥(17)、高壓渦旋風機(18)、加藥泵(19)、藥品氣流攪拌器(20)、設備間(21)、二沉池污泥沉降擋板(22)、二沉池進水口(23)、曝氣池曝氣管(24)、調節池預爆氣管(25)組成。污水處理設備全部安裝在設備間。污水井(26)、調節池(1)、厭氧池(2)只有管道底閥和進、出水管與設備間相連。解決原污水處理設備平面散置，安裝維護困難的問題。采用污水井(26)與調節池(1)分別放置和調節池(1)池底高于厭氧池(2)池頂相對高差設計。以便利用調節池(1)的高位蓄能和調節作用，緩解污水集中排放時給污水處理系統的沖擊。利用污水的自身壓力和虹吸作用經電動閥(13)、調節池出水管電磁閥(14)完成厭氧池(2)的定量給水，解決原來需要水泵才能定量給水的問題。采用二沉池進水口(23)位于曝氣池()和二沉池隔墻的中部，延長污水的流動距離使污泥、雜質充分沉降提高出水清潔度。采用二沉池(4)底部安裝污泥沉降擋板(22)，二沉池污泥沉降擋板(22)底部和曝氣池(3)連通。用曝氣池曝氣管(24)的空氣攪動把二沉池(4)的污泥擴散回曝氣池(3)，解決原需要污泥泵才能完成的工作。

　　調節池(1)底面高于厭氧池(2)頂面。厭氧池(2)、爆氣池(3)、二沉池(4)、消毒池(5)、中水池(6)等底高配置。污水井(26)裝有自吸污水泵(8)的進水管和底閥(9)，調節池(1)裝有自吸污水泵(8)的出水管。調節池(1)出水管裝有調節池出水管充水電磁閥(11)、調節池出水管底閥(12)、調節池出水管電動閥(13)、調節池出水管電磁閥(14)。將污水從污水井(26)揚至調節池(1)后，調節池(1)污水在自身壓力和虹吸的雙重作用下，由調節池出水管電動閥(13)控制流量。先后流經厭氧池(2)、曝氣池(3)、二沉池(4)、消毒池(5)、中水池(6)。調節池(1)、爆氣池(3)、加藥桶(7)底部有充氣管路。由高壓渦旋風機(18)經調節池預爆氣閥(15)、加藥桶藥品氣流攪拌器閥(16)、曝氣池爆氣閥(17)，分別向曝氣池(3)曝氣管(24)、調節池(1)預爆氣管(25)、藥品氣流攪拌器(20)吹送空氣。二沉池進水口(23)位于曝氣池(3)和二沉池(4)隔墻的中部。

　　設備集中安裝組件階式配置的污水處理系統的優點是：1、設備集約節能。2、造價低。3、污水處理設備全部置于設備間，安裝和維護方便。4、可靠性高，故障率低、運行維護費用低。
