申請日2016.07.20

　　公開(公告)日2017.11.17

　　IPC分類號C02F11/00; C02F11/18; C10G1/00

　　摘要

　　本實用新型涉及三相分離技術領域，具體公開了一種新型含油污泥三相分離裝置，包括三相分離器、攪拌器、液位計、溫度傳感器、加熱層，所述三相分離器頂部設有加藥口和攪拌器，所述攪拌器的攪拌軸上連接攪拌葉，所述加藥口外部連接加藥裝置，所述三相分離器上部設有含油污泥進入口、出油口，所述出油口連接原油收集罐，所述三相分離器中部設有保溫層循環水進口和出口、補充水及清洗水進口，所述三相分離器下部設有出泥口和出水口，所述出水口連接污水池，所述三相分離器側面設有液位計，底部設有溫度傳感器。本實用新型的優點是，其可實現含油污泥中油、水、泥三相分離的問題，且安全穩定、處理效果好、運行費用低。

　　權利要求書

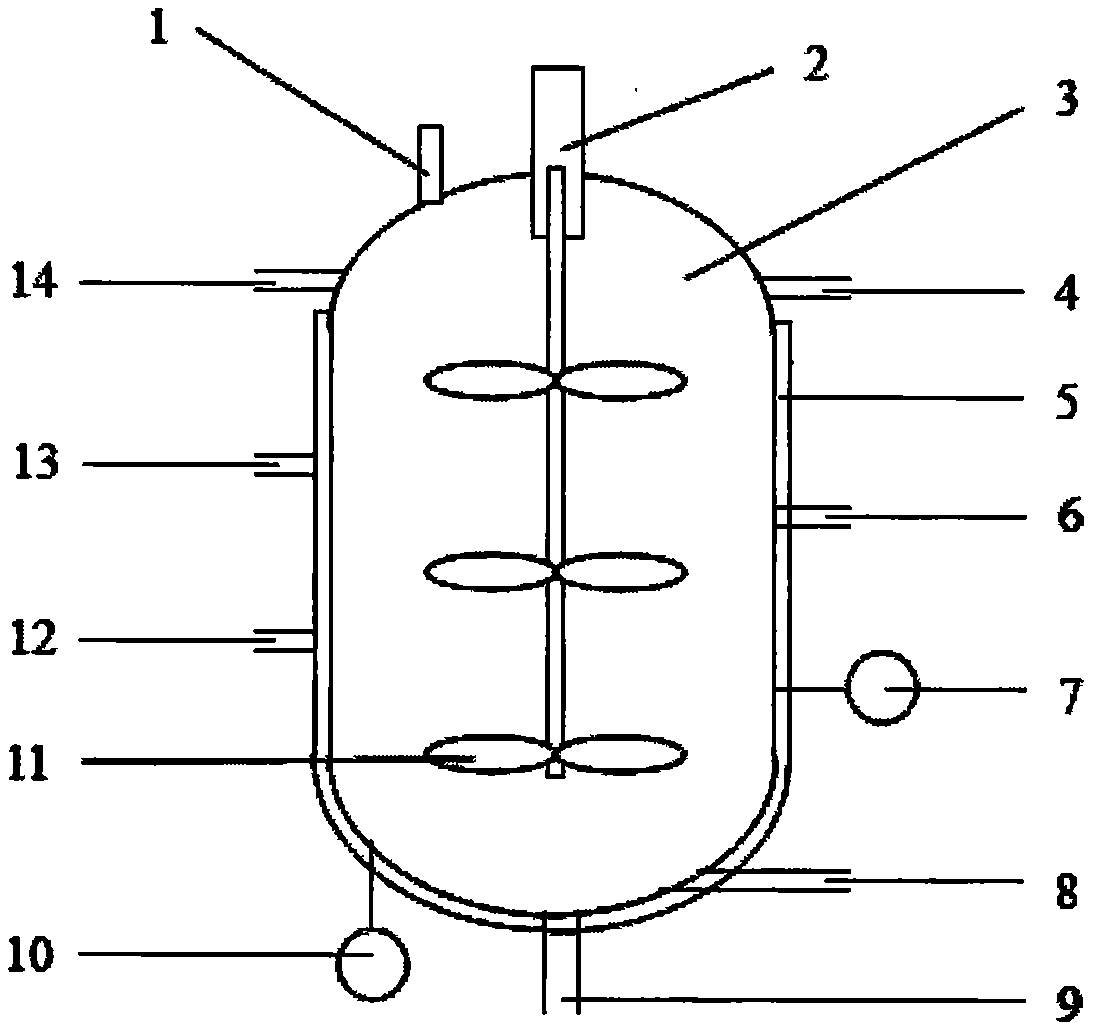

　　1.一種新型含油污泥三相分離裝置，其特征在于：包括三相分離器(3)、攪拌器(2)、液位計(7)、溫度傳感器(10)、加熱層(5);

　　所述三相分離器(3)頂部設有加藥口(1)和攪拌器(2)，所述加藥口(1)外部連接加藥裝置;

　　所述三相分離器(3)上部設有含油污泥進入口(14)、出油口(4)，所述出油口(4)連接原油收集罐;

　　所述三相分離器(3)中部設有保溫層循環水進口(12)和出口(13)、補充水及清洗水進口(6)，所述循環水來自供熱設備并連接加熱層(5)，所述補充水及清洗水直接進入所述三相分離器(3)中;

　　所述三相分離器(3)下部設有出泥口(9)和出水口(8)，所述出水口(8)連接污水池;

　　所述三相分離器(3)側面設有液位計(7)，底部設有溫度傳感器(10)。

　　2.根據權利要求1所述一種新型含油污泥三相分離裝置，其特征在于：其整體構造分為內外兩層，外層為加熱層(5)。

　　3.根據權利要求1所述一種新型含油污泥三相分離裝置，其特征在于：所述攪拌器(2)的攪拌軸上連接攪拌葉(11)。

　　說明書

　　一種新型含油污泥三相分離裝置

　　技術領域

　　本實用新型涉及三相分離技術領域，具體公開了一種新型含油污泥三相分離裝置。

　　背景技術

　　含油污泥主要來源于在石油勘探、石油開發、石油煉制以及原油儲存和運輸過程中，包含原油大罐沉積底泥、污水處理產生的含油污泥以及由于突發性環境污染事件等原因造成的落地含油污泥等，污泥中一般含油率高，同時含有大量的苯系物、酚類、芘、蒽等有惡臭的有毒物質，黏度大，固液相分離困難，而且因在油田處理工藝過程中使用大量不同種類的化學處理藥劑，以及生產過程中投加的大量凝聚劑、緩蝕劑、殺菌劑和阻垢劑等水處理藥劑，使得油泥砂中各類污染物與無機固體之間的橋聯結構穩固，其成分結構更加復雜化，從客觀上增加了處理工藝的難度，也增大了處理成本。

　　實用新型內容

　　本實用新型的目的是提供一種新型含油污泥三相分離裝置，其可實現含油污泥中油、水、泥三相分離的問題，且安全穩定、處理效果好、運行費用低。

　　為了實現上述目的，本實用新型采用了以下的技術方案：一種新型含油污泥三相分離裝置，包括三相分離器、攪拌器、液位計、溫度傳感器、加熱層;所述三相分離器頂部設有加藥口和攪拌器，所述攪拌器的攪拌軸上連接攪拌葉，所述加藥口外部連接加藥裝置;所述三相分離器上部設有含油污泥進入口、出油口，所述出油口連接原油收集罐;所述三相分離器中部設有保溫層循環水進口和出口、補充水及清洗水進口，所述循環水來自供熱設備并連接加熱層，所述補充水及清洗水直接進入所述三相分離器中;所述三相分離器下部設有出泥口和出水口，所述出水口連接污水池;所述三相分離器側面設有液位計，底部設有溫度傳感器。

　　其中，所述保溫層中設有加熱盤管。

　　其中，所述加藥口設有自動加藥裝置，加藥量根據流量計實現自動控制。

　　其中，所述出水口直接連接于污水池，將污水進一步進行處理。

　　其中，所述一種新型含油污泥三相分離裝置，其其整體構造分為內外兩層，外層為加熱層。

　　本實用新型的有益效果在于：本實用新型的含油污泥三相分離裝置，設計合理，解決了含油污泥中油、水、泥三相分離的問題，且安全穩定、處理效果好、運行費用低，最大處理量8m3/h，可回收含油污泥中90%以上的油，且回收油中的含油率在90%以上，在底部出水中含油率小于1.5%，處理后泥中含油率小于0.3%，實現了油泥處理的減量化、資源化;同時含油污泥經過處理后避免了因為外排造成的環境污染，為油田的可持續發展提供保障，具有很好的社會經濟效益。
