申請日2016.05.15

　　公開(公告)日2017.01.04

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種化工廠專用的污水泵裝置，其主要結構包括：機身、污水池、沉淀池、凈化池、進水口、粗格柵欄、細格柵欄、陽離子沉淀池、重金屬過濾池、次氯酸消毒池、明磯沉淀池、抽水泵、陰離子隔離膜、出水口，所述污水池通過沉淀池與凈化池相連接，所述進水口固定裝置在污水池前方，所述粗格柵欄固定設置于污水池內部、設置于細格柵欄前方，所述沉淀池內固定設有陽離子沉淀池、重金屬過濾池所述次氯酸消毒池、明磯沉淀池固定設置于凈化池內部，通過陰離子隔離膜相連接，所述抽水泵固定設置于水泥板上，本實用新型空間充足，帶有多種效果、沉淀效果好、凈化率大，消毒效果持久。

　　權利要求書

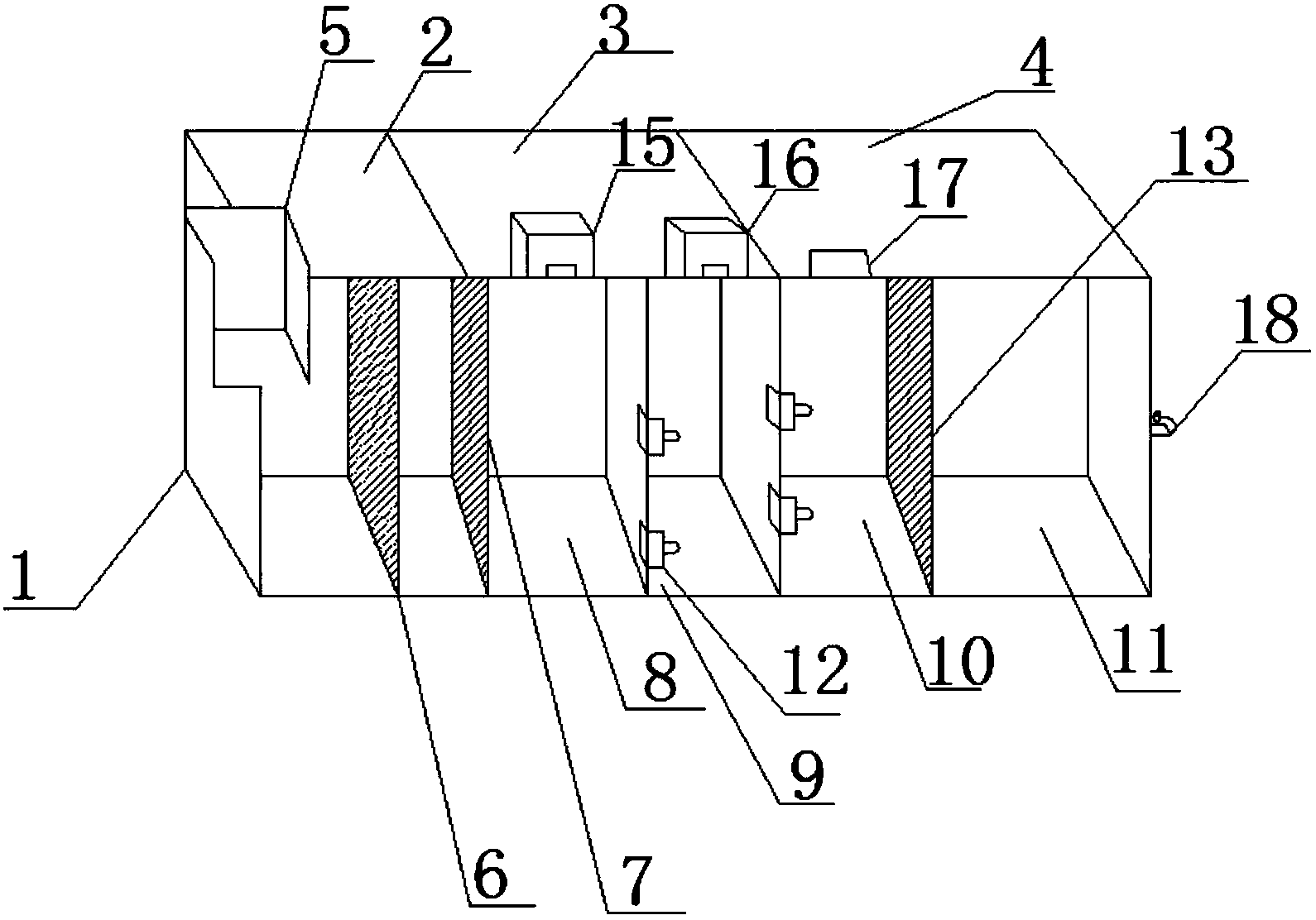

　　1.一種化工廠專用的污水泵裝置，其主要結構包括：機身(1)、污水池(2)、沉淀池(3)、凈化池(4)、進水口(5)、粗格柵欄(6)、細格柵欄(7)、陽離子沉淀池(8)、重金屬過濾池(9)、次氯酸消毒池(10)、明磯沉淀池(11)、抽水泵(12)、陰離子隔離膜(13)、出水口(18)，所述污水池(2)通過沉淀池(3)與凈化池(4)相連接，所述進水口(5)固定裝置在污水池(2)前方，所述粗格柵欄(6)固定設置于污水池(2)內部設置于細格柵欄(7)前方，所述沉淀池(3)內固定設有陽離子沉淀池(8)、重金屬過濾池(9)，所述次氯酸消毒池(10)、明磯沉淀池(11)固定設置于凈化池(4)內部，通過陰離子隔離膜(13)相連接，所述抽水泵(12)固定設置于水泥板(19)上。

　　2.根據權利要求1所述一種化工廠專用的污水泵裝置，其特征在于：所述沉淀池(3)上固定設有物料投口a(15)、物料投口(16)。

　　3.根據權利要求1所述一種化工廠專用的污水泵裝置，其特征在于：所述凈化池(4)上設有密封活動開口(17)。

　　4.根據權利要求1所述一種化工廠專用的污水泵裝置，其特征在于;所述抽水泵(12)上設有離子過濾膜(14)。

　　說明書

　　一種化工廠專用的污水泵裝置

　　技術領域

　　本實用新型涉及機械領域，尤其涉及一種化工廠專用的污水泵裝置。

　　背景技術

　　污水泵主要出現在各個工廠上，能夠?qū)⒏鞣N混合的污水進行處理，消毒和過濾使得污水可以放心排入水中。

　　現有技術公開了一種申請?zhí)枮镃N201520438364.8的污水泵，包括污水泵本體、抽水泵和驅動電機，所述污水泵本體底部設有底盤，所述底盤與污水泵本體通過銷釘連接，所述底盤頂部設有驅動電機，所述驅動電機一側設有測溫警報器，所述測溫警報器電線路與驅動電機內部電線路連接，所述驅動電機一側設有轉動軸，所述轉動軸與抽水泵固定連接，所述抽水泵與污水泵本體通過連接板連接，所述連接板與污水泵本體通過銷釘連接，所述污水泵本體設有進水管道和出水管道，所述進水管道和出水管道通過連接板與污水泵本體固定連接，但是現有技術的污水泵，污水凈化率低，結構單一，功能缺失，消毒效果低，使用不安全。

　　實用新型內容

　　針對上述問題，本實用新型提供了一種化工廠專用的污水泵裝置，解決了但是現有技術的污水泵，污水凈化率低，結構單一，功能缺失，消毒效果低，使用不安全的問題。

　　為解決上述技術問題，本實用新型所采用的技術方案是：一種化工廠專用的污水泵裝置，其主要結構包括：機身、污水池、沉淀池、凈化池、進水口、粗格柵欄、細格柵欄、陽離子沉淀池、重金屬過濾池、次氯酸消 毒池、明礬沉淀池、抽水泵、陰離子隔離膜、出水口，所述污水池通過沉淀池與凈化池相連接，所述進水口固定裝置在污水池前方，所述粗格柵欄固定設置于污水池內部、設置于細格柵欄前方，所述沉淀池內固定設有陽離子沉淀池、重金屬過濾池所述次氯酸消毒池、明礬沉淀池固定設置于凈化池內部，通過陰離子隔離膜相連接，所述抽水泵固定設置于水泥板上。

　　進一步的，所述沉淀池上固定設有物料投口a、物料投口能夠投放所需的藥品，使得沉淀池，能夠進行持久型沉淀。

　　進一步的，所述凈化池上設有密封活動開口，次氯酸見光易分解，需要控制陽光的照射，同時進行次氯酸的補充進行持續性消毒。

　　進一步的，所述抽水泵上設有離子過濾膜，將沉淀池的離子分離開來，避免離子混合導致沉淀效果消失。

　　由上述對本實用新型結構的描述可知，和現有技術相比，本實用新型具有如下優點：

　　本實用新型帶有多種效果、通過設置陽離子沉淀池與重金屬過濾池提高了沉淀效果、通過設置次氯酸消毒池與明礬沉淀池來提高凈化率與消毒效果，各個化學反應池上設有投口來保持效果持久。
