申請日2016.05.30

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供的自動化污水處理控制裝置，它包括機柜，機柜內設有分別用于對過濾罐進行抽吸和反洗用的水泵以及用于增氧用的風機，機柜內還設有控制開關盒，開關盒內設有用于控制水泵以及風機啟閉的電路板，在機柜的后蓋板上設有穿孔，與水泵連接的水管以及與風機連接的風管均通過穿孔與過濾罐連接。設置控制電路板之后就可以通過程序?qū)Ω鞣N管道上的閥門進行自動控制，操作簡便，而且設置的抽吸管和反洗管通過配合工作可以保證過濾罐內的膜絲進行清理，而鼓風機通過增氧風管對過濾罐內進行增加氧氣使過濾罐內能夠充分的發生氧化反應，這些都有利于提高污水處理設備的工作效率以及效果，而實現這些的操作卻都非常簡單。

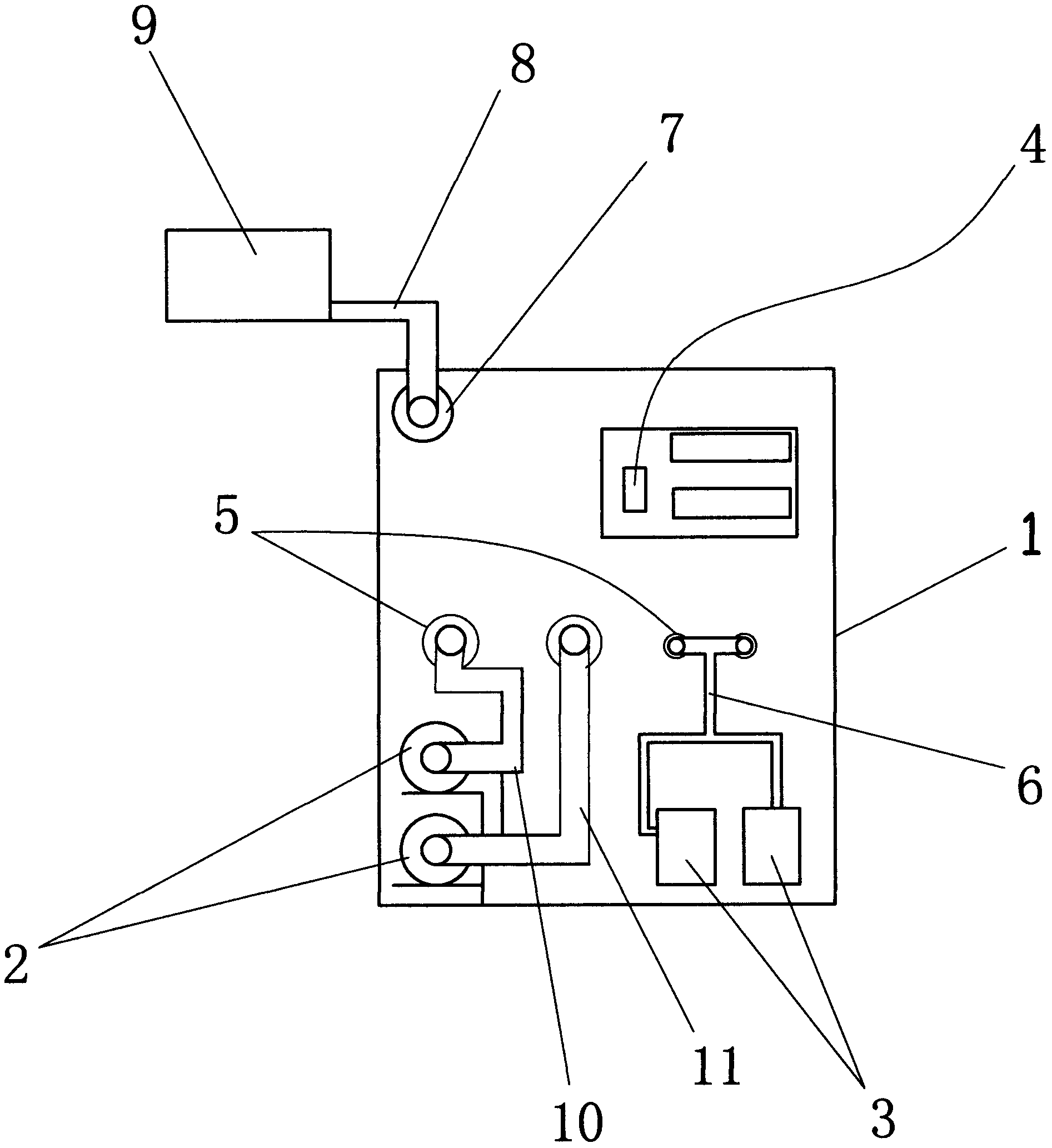

　　摘要附圖



　　權利要求書

　　1.一種自動化污水處理控制裝置，其特征在于：它包括機柜(1)，機柜(1)內設有分別用于對過濾罐進行抽吸和反洗用的水泵(2)以及用于增氧用的風機(3)，機柜(1)內還設有控制開關盒，開關盒內設有用于控制水泵(2)以及風機(3)啟閉的電路板(4)，在機柜(1)的后蓋板上設有穿孔(5)，與水泵(2)連接的水管以及與風機(3)連接的風管(6)均通過穿孔(5)與過濾罐連接。

　　2.根據權利要求1所述的自動化污水處理控制裝置，其特征在于：所述的風機(3)有兩個。

　　3.根據權利要求1或2所述的自動化污水處理控制裝置，其特征在于：所述的機柜(1)頂部蓋板還設有管孔(7)，備用管(8)通過該管孔(7)連接外界的清洗水箱(9)和過濾罐。

　　4.根據權利要求3所述的自動化污水處理控制裝置，其特征在于：所述的水管分別為抽吸管(10)和反洗管(11)，備用管(8)與反洗管(11)聯通。

　　說明書

　　自動化污水處理控制裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體講是一種自動化污水處理控制裝置。

　　背景技術

　　在工業生產以及社會生活中都會產生各種各樣的工業污水或者生活污水，隨著人們環保意識提高，對環保的要求逐漸提高，因此也就對各種污水的處理提高了要求，不能向以前那樣亂排亂放。這就對污水處理設備提出了新的要求，以前常見的污水處理設備比較簡陋，操作不易，勞動量大而且使用成本高，不利于大規模的推廣。

　　實用新型內容

　　本實用新型所要解決的技術問題是，提供一種更便于操作使用的自動化污水處理控制裝置。

　　為解決上述技術問題，本實用新型提供的自動化污水處理控制裝置，它包括機柜，機柜內設有分別用于對過濾罐進行抽吸和反洗用的水泵以及用于增氧用的風機，機柜內還設有控制開關盒，開關盒內設有用于控制水泵以及風機啟閉的電路板，在機柜的后蓋板上設有穿孔，與水泵連接的水管以及與風機連接的風管均通過穿孔與過濾罐連接。

　　作為改進，所述的風機有兩個。

　　進一步優化，所述的機柜頂部蓋板還設有管孔，備用管通過該管孔連接外界的清洗水箱和過濾罐。

　　具體的，所述的水管分別為抽吸管和反洗管，備用管與反洗管聯通。

　　采用以上結構后，本實用新型與現有技術相比，具有以下優點：

　　傳統的污水處理設備中對過濾罐中各種閥門等部件的操作都是手動操作，非常麻煩，設置控制電路板之后就可以通過程序?qū)Ω鞣N管道上的閥門進行自動控制，操作簡便，而且設置的抽吸管和反洗管通過配合工作可以保證過濾罐內的膜絲進行清理，而鼓風機通過增氧風管對過濾罐內進行增加氧氣使過濾罐內能夠充分的發生氧化反應，這些都有利于提高污水處理設備的工作效率以及效果，而實現這些的操作卻都非常簡單，通過電路程序自動控制。
