申請日2016.04.29

　　公開(公告)日2016.06.29

　　IPC分類號C02F11/12; C02F103/32

　　摘要

　　本發明公開了一種果膠專用疊螺式污泥脫水機及其螺旋軸。它采用一種變徑變螺距螺旋軸，其螺旋片的螺距沿出泥箱方向逐漸減小;該螺旋軸從軸長的1/3位置起，其直徑沿出泥箱方向逐漸增大;該螺旋軸后2/3段即脫水段的長度增加10?15%。本發明針對果膠污泥有機物含量高、泥質松軟、比重輕、不易脫水的特點，創新設計了一種果膠專用螺旋軸;該螺旋軸經特殊設計，脫水腔體內壓力更高，從進泥端至出泥端的壓縮比可達3.5：1，脫水時間更長，脫水效果更好。該果膠專用疊螺式污泥脫水機具有腔體內壓力更大、不易粘軸、污泥脫水停留時間長，脫水效率高等特點，可以在保證不降低設備單位時間處理效率的同時有效提高污泥脫水效果。

　　權利要求書

　　1.一種果膠專用疊螺式污泥脫水機的螺旋軸，其特征在于，它采用一種變徑變螺距螺旋軸，其螺旋片的螺距沿出泥箱方向逐漸減小;該螺旋軸從軸長的1/3位置起，其直徑沿出泥箱方向逐漸增大。

　　2.如權利要求1所述的果膠專用疊螺式污泥脫水機的螺旋軸，其特征在于，該螺旋軸后2/3段即脫水段的長度增加10-15%。

　　3.一種采用如權利要求1或2所述的螺旋軸的果膠專用疊螺式污泥脫水機，其特征在于，它包括由固定環、活動環和上述螺旋軸構成的過濾本體，還包括罩殼、濾液收集槽、濾液排出口、進泥箱和出泥箱;所述罩殼內部依次排列若干個固定環，相鄰兩個固定環之間配置有與固定環同心且可動的活動環，活動環的內徑比固定環的內徑小;螺旋軸從固定環和活動環的中心孔中穿過;過濾本體底部設有濾液收集槽和濾液排出口;進泥箱和出泥箱分別設置在螺旋軸的兩端;所述螺旋軸與安裝在出泥箱一側的變頻電機連接。

　　4.如權利要求3所述的果膠專用疊螺式污泥脫水機，其特征在于，固定環的外徑比活動環的外徑大，相鄰兩個固定環之間在大于活動環外徑的外端邊緣處設置有調整塊，每塊調整塊均與連接桿固定連接，連接桿兩端分別固定安裝在進泥箱和出泥箱上。

　　5.如權利要求3或4所述的果膠專用疊螺式污泥脫水機，其特征在于，相鄰兩個固定環之間的間隙設置為2.0mm～4.0mm。

　　6.如權利要求5所述的果膠專用疊螺式污泥脫水機，其特征在于，相鄰兩個固定環與活動環之間的間隙設置為0.1mm～1mm。

　　7.如權利要求3或4所述的果膠專用疊螺式污泥脫水機，其特征在于：該果膠專用疊螺式污泥脫水機從進泥端到出泥端的壓縮比達3.5:1。

　　說明書

　　一種果膠專用疊螺式污泥脫水機及其螺旋軸

　　技術領域

　　本發明屬于環保技術領域，涉及一種果膠專用疊螺式污泥脫水機及其螺旋軸。

　　背景技術

　　隨著人民生活水平不斷提高，罐頭類食品的需求量也日益增加。在各類罐頭中蔬菜罐頭和水果罐頭的生產量和貿易量已成為主流。由于水果罐頭生產中產生大量有機廢水，廢水中含有糖、有機酸、果膠、酸、堿等有機物，如不經處理直接排入自然水體要消耗大量的溶解氧，造成水體缺氧，使魚類和水生生物死亡，所以在罐頭食品廠迅速發展的同時，廢水處理問題日益引起人們的普遍關注。

　　由于水果罐頭生產中產生的廢水中含有大量的糖、有機酸、果膠、酸、堿等有機物，果蔬行業廢水經過濾、生物反應后遺留的果膠污泥有機物含量高、泥質松軟、比重輕、不易脫水，利用帶式壓濾機或板框壓濾機進行污泥脫水時容易堵塞濾布，出泥含水率高，濾布清洗困難;普通類型的疊螺式污泥脫水機雖能對此類污泥進行處理，但因果膠類污泥性質特殊，出泥含水率較高、處理后的泥餅無法堆積，堆積或裝袋時滲液較大，難以外運，且對后續的污泥后續深化處理帶來較大影響。

　　現有技術的疊螺式污泥脫水機可廣泛用于如下領域：(1)養豬場廢水、食品加工廢水等廢水處理過程中產生的有機污泥;(2)電鍍廢水，印染廢水，含切削油廢水，涂料廢水等廢水處理過程中產生的無機污泥;(3)從蔬菜殘渣、果皮、食物殘渣等處理對象中分離出液體。依靠這種形式的脫水機，通過螺旋裝置的旋轉運動，活動環與固定環進行相對運動，同時清掃過濾部的空隙，防止堵塞。

　　這種類型的污泥脫水機，根據所處理的污泥的性質不同，處理效果及處理能力均有很大不同。對于一些很難脫水的有機泥，為了提高污泥的脫水效果，降低出泥含水率，只能降低設備的運行速度，減少泥餅產出量，用以增加脫水本體內的運行壓力和增加污泥脫水時間，即在犧牲設備單位時間處理能力的同時，用以達到更佳的處理效果。一般疊螺機處理市政污泥時的運行轉速為2-3Rpm，而處理果膠類較難脫水的污泥時的運行速度只能維持在1-2Rpm，且此時泥餅的含水率仍然不是很理想。

　　況且果蔬行業有一明顯區別于其他行業的特征，其生產季節性強，生產旺季時其日污泥產量大，而在平時基本沒有污泥需要處理。在此條件下用一般的疊螺機在降低設備處理能力的來達到處理效果的做法將造成設備的一次性投入加大。

　　發明內容

　　本發明的目的在于克服現有常規脫水設備處理果膠污泥時存在的缺陷，提供一種對果膠污泥脫水效果好、脫水效率高的果膠專用疊螺式污泥脫水機及其螺旋軸。

　　本發明的技術方案如下：

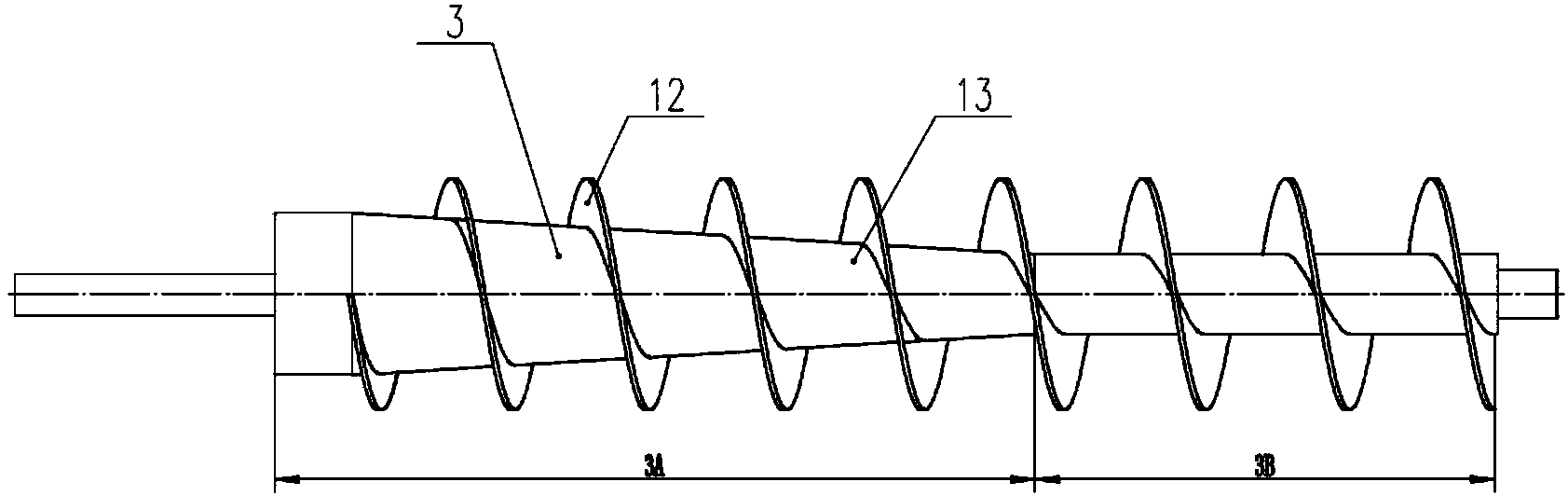

　　一種果膠專用疊螺式污泥脫水機的螺旋軸，它采用一種變徑變螺距螺旋軸，其螺旋片的螺距沿出泥箱方向逐漸減小;該螺旋軸從軸長的1/3位置起，其直徑沿出泥箱方向逐漸增大;且該螺旋軸后2/3段(即脫水段)的長度增加10-15%。

　　一種果膠專用疊螺式污泥脫水機，它包括由固定環(環形固定疊片)、活動環(環形活動疊片)和上述螺旋軸構成的過濾本體，還包括罩殼、濾液收集槽、濾液排出口、進泥箱和出泥箱;所述罩殼內部依次排列若干個固定環，相鄰兩個固定環之間配置有與固定環同心且可動的活動環，活動環的內徑比固定環的內徑小;螺旋軸從固定環和活動環的中心孔中穿過;過濾本體底部設有濾液收集槽和濾液排出口;進泥箱和出泥箱分別設置在螺旋軸的兩端;所述螺旋軸與安裝在出泥箱一側的變頻電機連接。固定環的外徑比活動環的外徑大，相鄰兩個固定環之間在大于活動環外徑的外端邊緣處設置有調整塊，每塊調整塊均與連接桿固定連接，連接桿兩端分別固定安裝在進泥箱和出泥箱上。

　　進一步地，相鄰兩個固定環之間的間隙設置為2.0mm～4.0mm，相鄰兩個固定環與活動環之間的間隙設置為0.1mm～1mm。

　　進一步地，該果膠專用疊螺式污泥脫水機從進泥端到出泥端的壓縮比達3.5:1，即進泥端濾室容積與出泥端濾室容積的容積比為3.5:1。

　　本發明的有益效果：

　　本發明針對水果罐頭生產行業果膠污泥的特點，通過多年積累各行業疊螺式污泥脫水機的實際應用經驗，經自主創新，研發設計了專門用于果膠污泥處理的疊螺式污泥脫水機----果膠行業專用疊螺式脫水機，此設備主要在螺旋軸、動定環等方面上進行了改進，使得該設備具有腔體內壓力更大、不易粘軸、污泥脫水停留時間長，脫水效率高等特點，處理后的污泥含水率低，容易堆積，堆積或裝袋無明顯滲液，方便后續污泥的深度處理。

　　本發明針對果膠污泥的特點，創新設計了一種果膠專用疊螺式污泥脫水機的螺旋軸;該螺旋軸采用變徑軸，同時增加脫水段的長度，將螺旋片的螺距沿出泥箱方向逐漸減小，且螺旋軸從特定位置起，其直徑延出泥箱方向逐漸增大。一般疊螺機螺旋軸從進泥端至出泥端的壓縮比為2:1左右，本發明的果膠專用疊螺機螺旋軸從進泥端至出泥端的壓縮比可達3.5：1。故本發明的果膠專用疊螺機脫水腔體內壓力更高，脫水時間更長，脫水效果更好。本發明的果膠專用疊螺式污泥脫水機與普通疊螺式污泥脫水機相比，可以在保證不降低設備單位時間處理效率的同時有效提高污泥脫水效果。
