申請日2016.05.14

　　公開(公告)日2016.09.21

　　IPC分類號C02F3/32

　　摘要

　　本實用新型涉及水處理技術領域，更具體地說涉及一種復合波式人工濕地污水處理系統，能夠?qū)⑽鬯�進行處理，生態毯上種植有植物，變廢為寶，有助于美化環境，使用價值高。進水管連接在箱體的左側，出水管連接在箱體的右側，吸水棉設置在箱體的內部，并且吸水棉位于箱體的底端。支撐桿的下端連接在箱體的底端，支撐桿的上端連接在架板上，碎石填料設置在架板的上方，沸石填料設置在碎石填料的上方，粗砂填料設置在沸石填料的上方，生態毯放置在粗砂填料的上方。

　　權利要求書

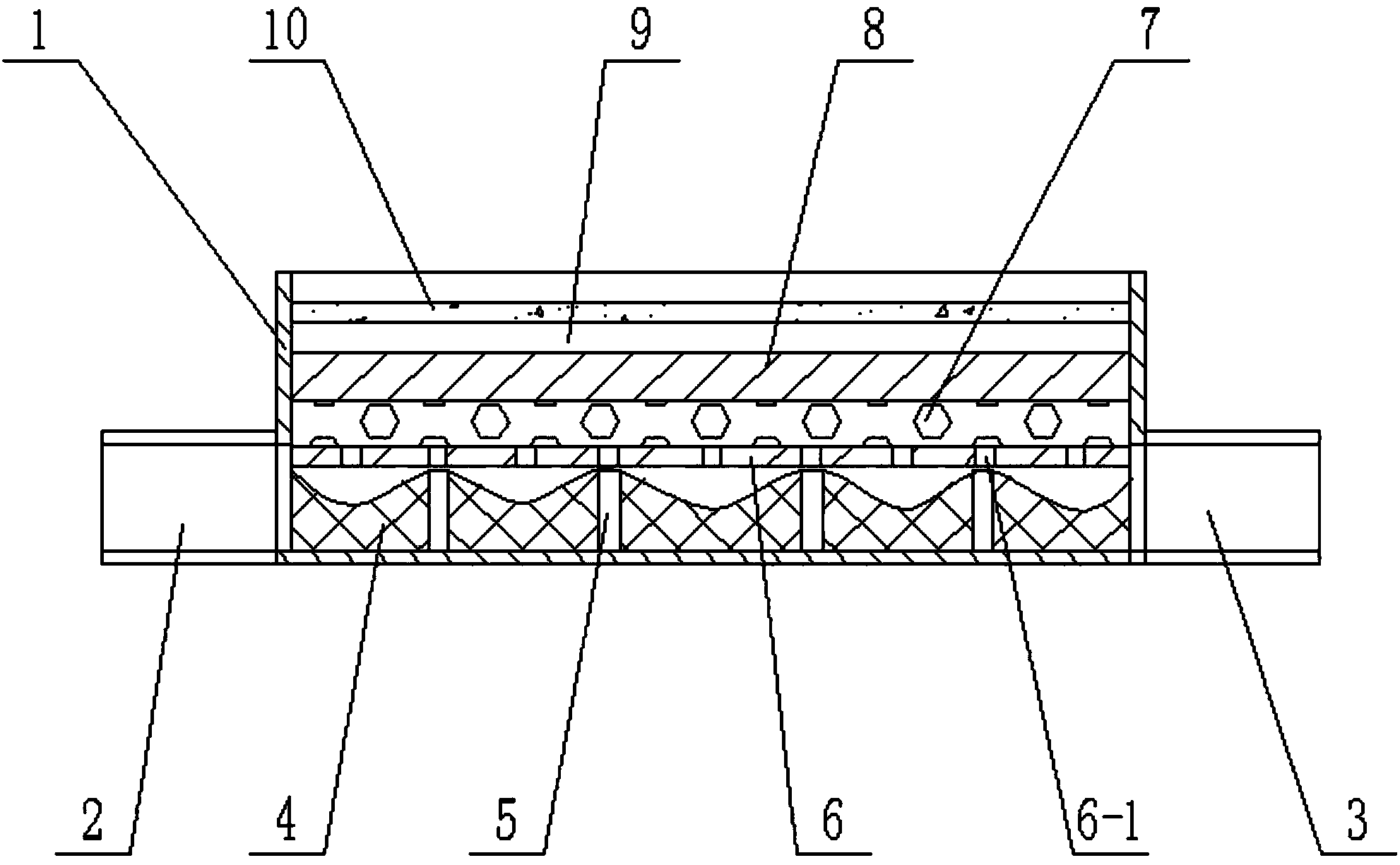

　　1.一種復合波式人工濕地污水處理系統，包括箱體(1)、進水管(2)、出水管(3)、吸水棉(4)、支撐桿(5)、架板(6)、碎石填料(7)、沸石填料(8)、粗砂填料(9)和生態毯(10)，其特征在于：進水管(2)連接在箱體(1)的左側，出水管(3)連接在箱體(1)的右側，吸水棉(4)設置在箱體(1)的內部，并且吸水棉(4)位于箱體(1)的底端;支撐桿(5)的下端連接在箱體(1)的底端，支撐桿(5)的上端連接在架板(6)上，碎石填料(7)設置在架板(6)的上方，沸石填料(8)設置在碎石填料(7)的上方，粗砂填料(9)設置在沸石填料(8)的上方，生態毯(10)放置在粗砂填料(9)的上方。

　　2.根據權利要求1所述的一種復合波式人工濕地污水處理系統，其特征在于：所述的架板(6)上均勻的設置有多個通孔(6-1)。

　　3.根據權利要求1所述的一種復合波式人工濕地污水處理系統，其特征在于：所述的吸水棉(4)的上表面呈波浪形。

　　4.根據權利要求1所述的一種復合波式人工濕地污水處理系統，其特征在于：所述的吸水棉(4)、支撐桿(5)、架板(6)、碎石填料(7)、沸石填料(8)、粗砂填料(9)和生態毯(10)均位于箱體(1)的內部。

　　5.根據權利要求1所述的一種復合波式人工濕地污水處理系統，其特征在于：所述的支撐桿(5)有多個，并且多個支撐桿(5)均勻的分布在吸水棉(4)的內部。

　　說明書

　　一種復合波式人工濕地污水處理系統

　　技術領域

　　本實用新型涉及水處理技術領域，更具體地說涉及一種復合波式人工濕地污水處理系統。

　　背景技術

　　人工濕地是由人工建造和控制運行的與沼澤地類似的地面，將污水、污泥有控制的投配到經人工建造的濕地上，污水與污泥在沿一定方向流動的過程中，主要利用土壤、人工填料、植物、微生物的物理、化學、生物三重協同作用，對污水進行處理的一種技術。其作用機理包括吸附、滯留、過濾、氧化還原、沉淀、微生物分解、轉化等作用。人工濕地處理系統具有緩沖容量大、處理效果好、工藝簡單、投資省、運行費用低等特點，是一種應用前景十分廣闊的生態污水處理工藝。因此，設計一種復合波式人工濕地污水處理系統很有必要。

　　發明內容

　　本實用新型主要解決的技術問題是：提供一種復合波式人工濕地污水處理系統，能夠?qū)⑽鬯�進行處理，生態毯上種植有植物，變廢為寶，有助于美化環境，使用價值高。

　　為解決上述技術問題，本實用新型涉及水處理技術領域，更具體地說涉及一種復合波式人工濕地污水處理系統，包括箱體、進水管、出水管、吸水棉、支撐桿、架板、碎石填料、沸石填料、粗砂填料和生態毯，能夠?qū)⑽鬯�進行處理，生態毯上種植有植物，變廢為寶，有助于美化環境，使用價值高。

　　進水管連接在箱體的左側，出水管連接在箱體的右側，吸水棉設置在箱體的內部，并且吸水棉位于箱體的底端。支撐桿的下端連接在箱體的底端，支撐桿的上端連接在架板上，碎石填料設置在架板的上方，沸石填料設置在碎石填料的上方，粗砂填料設置在沸石填料的上方，生態毯放置在粗砂填料的上方。

　　作為本技術方案的進一步優化，本實用新型一種復合波式人工濕地污水處理系統所述的架板上均勻的設置有多個通孔。

　　作為本技術方案的進一步優化，本實用新型一種復合波式人工濕地污水處理系統所述的吸水棉的上表面呈波浪形。

　　作為本技術方案的進一步優化，本實用新型一種復合波式人工濕地污水處理系統所述的吸水棉、支撐桿、架板、碎石填料、沸石填料、粗砂填料和生態毯均位于箱體的內部。

　　作為本技術方案的進一步優化，本實用新型一種復合波式人工濕地污水處理系統所述的支撐桿有多個，并且多個支撐桿均勻的分布在吸水棉的內部。

　　本實用新型一種復合波式人工濕地污水處理系統的有益效果為：

　　本實用新型一種復合波式人工濕地污水處理系統，能夠?qū)⑽鬯�進行處理，生態毯上種植有植物，變廢為寶，有助于美化環境，使用價值高。
