環保型污水處理箱

中國污水處理工程網 時間:2018-3-6 11:29:08

污水處理專利技術

  申請日2016.04.30

  公開(公告)日2016.10.12

  IPC分類號C02F1/52

  摘要

  本實用新型涉及一種環保型污水處理箱,包括處理箱本體,所述處理箱本體上側設置有進液管,所述處理箱本體底部呈傾斜面,所述處理箱本體位于最低處一側上設置有排污板,所述處理箱本體一側上設置有注液泵,所述注液泵與注藥管一端相連接,所述注藥管呈多重U形狀,所述注藥管的表面上設置有若干個排液孔,所述處理箱本體一側上設置有進氣泵,所述進氣泵與輸氣管一端相連接,所述輸氣管與注氣管一端相連接,所述注氣管的排液端一側上設置有排氣支管。本實用新型提高了藥液與污水的混合程度,提高了沉降效果。

  權利要求書

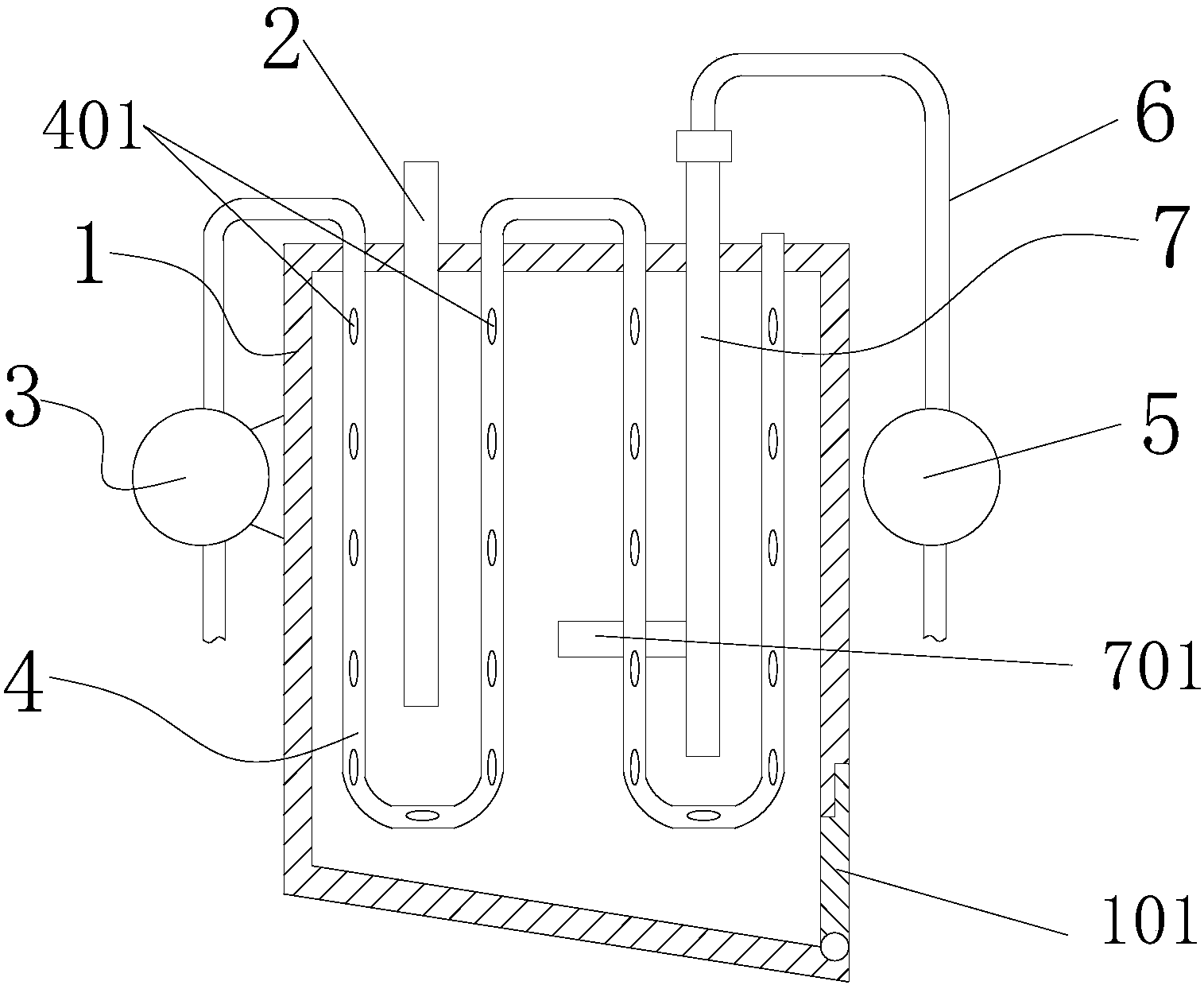

  1.一種環保型污水處理箱,包括處理箱本體(1),所述處理箱本體(1)上側設置有進液管(2),其特征在于:所述處理箱本體(1)底部呈傾斜面,所述處理箱本體(1)位于最低處一側上設置有排污板(101),所述處理箱本體(1)一側上設置有注液泵(3),所述注液泵(3)與注藥管(4)一端相連接,所述注藥管(4)呈多重U形狀,所述注藥管(4)的表面上設置有若干個排液孔(401),所述處理箱本體(1)一側上設置有進氣泵(5),所述進氣泵(5)與輸氣管(6)一端相連接,所述輸氣管(6)與注氣管(7)一端相連接,所述注氣管(7)的排液端一側上設置有排氣支管(701)。

  2.根據權利要求1所述的環保型污水處理箱,其特征在于:所述排污板(101)與處理箱本體(1)之間為鉸接連接。

  3.根據權利要求1所述的環保型污水處理箱,其特征在于:所述排液孔(401)形狀為圓形或橢圓形。

  4.根據權利要求1所述的環保型污水處理箱,其特征在于:所述排氣支管(701)與注氣管(7)之間呈垂直布置。

  說明書

  一種環保型污水處理箱

  技術領域

  本實用新型涉及污水處理技術領域,尤其涉及一種環保型污水處理箱。

  背景技術

  污水,通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水、工業廢水和初期雨水。污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等。根據污水來源的觀點,污水可以定義為從住宅、機關、商業或者工業區排放的與地下水、地表水、暴風雪等混合的攜帶有廢物的液體或者水。污水由許多類別,相應地減少污水對環境的影響也有許多技術和工藝。

  按照污水來源,污水可以分為這四類。第一類:工業廢水來自制造采礦和工業生產活動的污水,包括來自與工業或者商業儲藏、加工的徑流活滲瀝液,以及其它不是生活污水的廢水。第二類:生活污水來自住宅、寫字樓、機關或相類似的污水;衛生污水;下水道污水,包括下水道系統中生活污水中混合的工業廢水。第三類:商業污水來自商業設施而且某些成分超過生活污水的無毒、無害的污水。如餐飲污水。洗衣房污水、動物飼養污水,發廊產生的污水等。第四類:表面徑流來自雨水、雪水、高速公路下水,來自城市和工業地區的水等等,表面徑流沒有滲進土壤,沿街道和陸地進入地下水。

  現有污水在凈化過程中一般只靠攪拌與藥液的配合來實現污水中重金屬以及污染物的沉降,但是現有的處理箱污水藥液注入后靠自然散開速度慢,且在一般只能實現水平方向攪拌,影響污水的沉降速度。

  實用新型內容

  本實用新型的目的是為了克服現有技術的不足,提供了一種環保型污水處理箱。

  本實用新型是通過以下技術方案實現:

  一種環保型污水處理箱,包括處理箱本體,所述處理箱本體上側設置有進液管,所述處理箱本體底部呈傾斜面,所述處理箱本體位于最低處一側上設置有排污板,所述處理箱本體一側上設置有注液泵,所述注液泵與注藥管一端相連接,所述注藥管呈多重U形狀,所述注藥管的表面上設置有若干個排液孔,所述處理箱本體一側上設置有進氣泵,所述進氣泵與輸氣管一端相連接,所述輸氣管與注氣管一端相連接,所述注氣管的排液端一側上設置有排氣支管。

  作為本實用新型的優選技術方案,所述排污板與處理箱本體之間為鉸接連接。

  作為本實用新型的優選技術方案,所述排液孔形狀為圓形或橢圓形。

  作為本實用新型的優選技術方案,所述排氣支管與注氣管之間呈垂直布置。

  與現有的技術相比,本實用新型的有益效果是:本實用新型結構簡單,通過設置注藥管、排氣支管,這樣在工作時,從進液管注入污水,此時注液泵將藥液經過注藥管排入到箱體內部,藥液均勻分布在污水中,有效的提高了沉降效果,同時進氣泵經過注氣管、排氣支管排入箱體內部,可以實現水平方向與豎直方向的沖擊,提高了藥液與污水的混合程度,提高了沉降效果。
