申請日2016.04.30

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/00

　　摘要

　　本實用新型涉及一種污泥凈化用提升裝置，包括提升鏟斗，所述提升鏟斗內部設置有輸送帶，所述輸送帶上設置有若干個輸送葉片，所述提升鏟斗的鏟面上設置有若干個鏟齒，所述提升鏟斗上設置有第一轉軸、第二轉軸，所述第一轉軸、第二轉軸外側分別設置有第一轉套、第二轉套，所述第一轉套外側上設置有若干個第一旋轉葉片，所述第二轉套外側上設置有若干個第二旋轉葉片，所述提升鏟斗上設置有加強塊。本實用新型在工作時，將提升鏟斗放置在污水的污泥中，此時第一轉軸、第二轉軸帶動第一旋轉葉片、第二旋轉葉片的旋轉，將污水中的污泥經過輸送葉片連接排出，且鏟齒可以減少提升鏟斗的磨損，操作方便，勞動強度小，工作效率高。

　　權利要求書

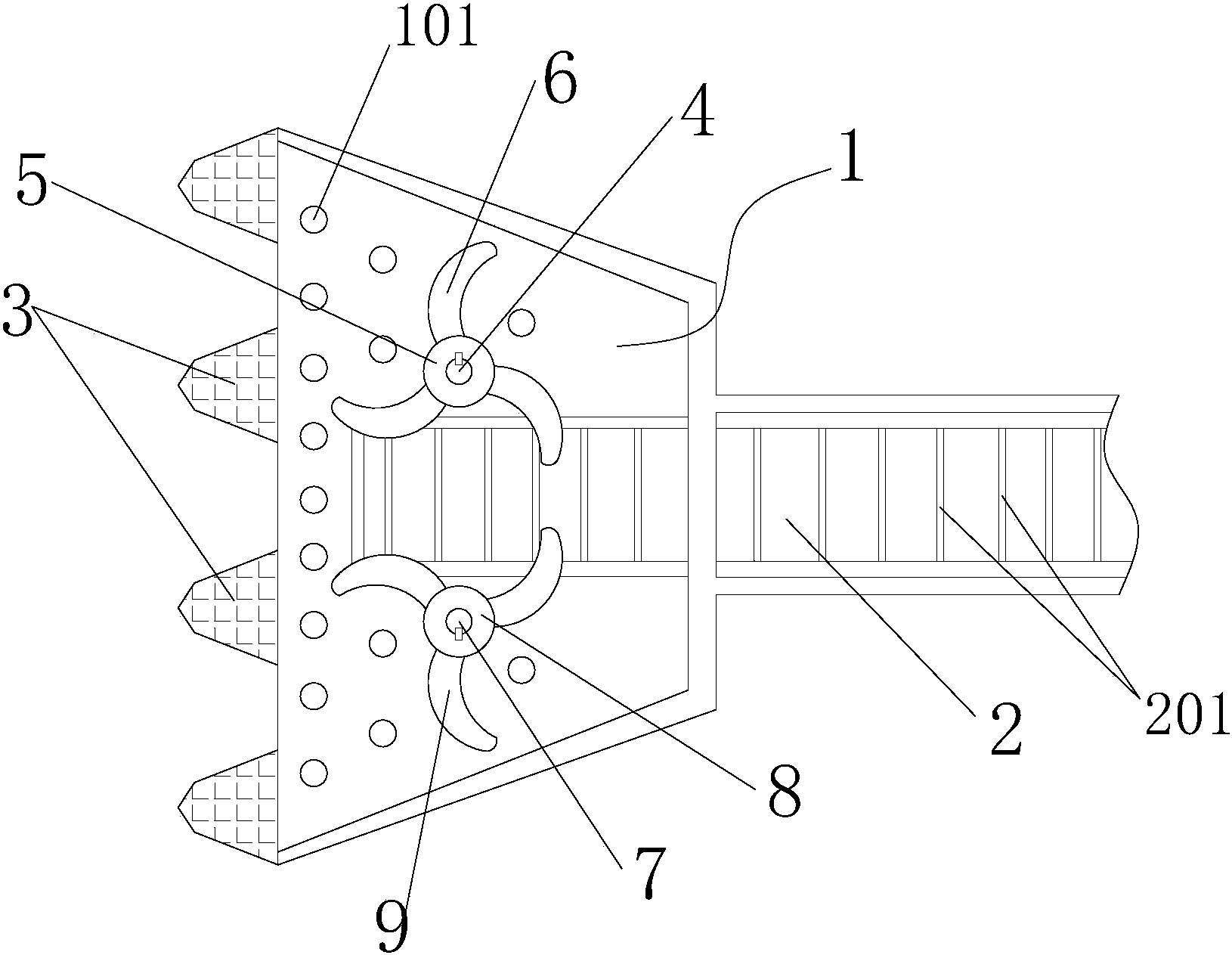

　　1.一種污泥凈化用提升裝置，包括提升鏟斗(1)，所述提升鏟斗(1)內部設置有輸送帶(2)，所述輸送帶(2)上設置有若干個輸送葉片(201)，其特征在于：所述提升鏟斗(1)的鏟面上設置有若干個鏟齒(3)，所述提升鏟斗(1)上設置有第一轉軸(4)、第二轉軸(7)，所述第一轉軸(4)、第二轉軸(7)外側分別設置有第一轉套(5)、第二轉套(8)，所述第一轉套(5)外側上設置有若干個第一旋轉葉片(6)，所述第二轉套(8)外側上設置有若干個第二旋轉葉片(9)，所述提升鏟斗(1)上設置有加強塊(101)。

　　2.根據權利要求1所述的污泥凈化用提升裝置，其特征在于：所述鏟齒(3)與提升鏟斗(1)之間為固定連接。

　　3.根據權利要求1所述的污泥凈化用提升裝置，其特征在于：所述第一旋轉葉片(6)、第二旋轉葉片(9)呈弧形狀。

　　4.根據權利要求1所述的污泥凈化用提升裝置，其特征在于：所述第一轉軸(4)、第二轉軸(7)旋轉方向相反。

　　說明書

　　一種污泥凈化用提升裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種污泥凈化用提升裝置。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水、工業廢水和初期雨水。污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等。根據污水來源的觀點，污水可以定義為從住宅、機關、商業或者工業區排放的與地下水、地表水、暴風雪等混合的攜帶有廢物的液體或者水。污水由許多類別，相應地減少污水對環境的影響也有許多技術和工藝。

　　按照污水來源，污水可以分為這四類。第一類：工業廢水來自制造采礦和工業生產活動的污水，包括來自與工業或者商業儲藏、加工的徑流活滲瀝液，以及其它不是生活污水的廢水。第二類：生活污水來自住宅、寫字樓、機關或相類似的污水;衛生污水;下水道污水，包括下水道系統中生活污水中混合的工業廢水。第三類：商業污水來自商業設施而且某些成分超過生活污水的無毒、無害的污水。如餐飲污水。洗衣房污水、動物飼養污水，發廊產生的污水等。第四類：表面徑流來自雨水、雪水、高速公路下水，來自城市和工業地區的水等等，表面徑流沒有滲進土壤，沿街道和陸地進入地下水。

　　現有污水在凈化過程中需要將其中的污泥排出，但是一般依靠工人鏟出，這樣勞動強度大，工作效率低。

　　實用新型內容

　　本實用新型的目的是為了克服現有技術的不足，提供了一種污泥凈化用提升裝置。

　　本實用新型是通過以下技術方案實現：

　　一種污泥凈化用提升裝置，包括提升鏟斗，所述提升鏟斗內部設置有輸送帶，所述輸送帶上設置有若干個輸送葉片，所述提升鏟斗的鏟面上設置有若干個鏟齒，所述提升鏟斗上設置有第一轉軸、第二轉軸，所述第一轉軸、第二轉軸外側分別設置有第一轉套、第二轉套，所述第一轉套外側上設置有若干個第一旋轉葉片，所述第二轉套外側上設置有若干個第二旋轉葉片，所述提升鏟斗上設置有加強塊。

　　作為本實用新型的優選技術方案，所述鏟齒與提升鏟斗之間為固定連接。

　　作為本實用新型的優選技術方案，所述第一旋轉葉片、第二旋轉葉片呈弧形狀。

　　作為本實用新型的優選技術方案，所述第一轉軸、第二轉軸旋轉方向相反。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型結構簡單，通過設置第一旋轉葉片、第二旋轉葉片與鏟齒，這樣在工作時，將提升鏟斗放置在污水的污泥中，此時第一轉軸、第二轉軸帶動第一旋轉葉片、第二旋轉葉片的旋轉，將污水中的污泥經過輸送葉片連接排出，且鏟齒可以減少提升鏟斗的磨損，操作方便，勞動強度小，工作效率高。
