申請日2016.04.30

　　　　公開(公告)日2016.09.21

　　IPC分類號C02F9/10; C02F103/10

　　摘要

　　本實用新型公開了一種改進的海洋油田污水處理裝置，包括藥劑池、旋流反應器、電解池、離心分離機、雙介質過濾器、陶瓷膜過濾器、蒸餾塔、儲氣罐和天然氣分離器，所述藥劑池通過第一提升泵與旋流反應器連接，旋流反應器的出水口與電解池連接，電解池的出水口與離心分離機連接，離心分離機的出水口與雙介質過濾器連接，雙介質過濾器的出水口與陶瓷膜過濾器連接，旋流反應器、離心分離機和陶瓷膜過濾器的出油口均通過第二提升泵與蒸餾塔連接，蒸餾塔的出氣口與天然氣分離器連接。本實用新型有效實現了對海洋油田污水的處理，污水處理效率高、效果好，并且對污油水中的天然氣資源進行有效回收，節能環保。

　　權利要求書

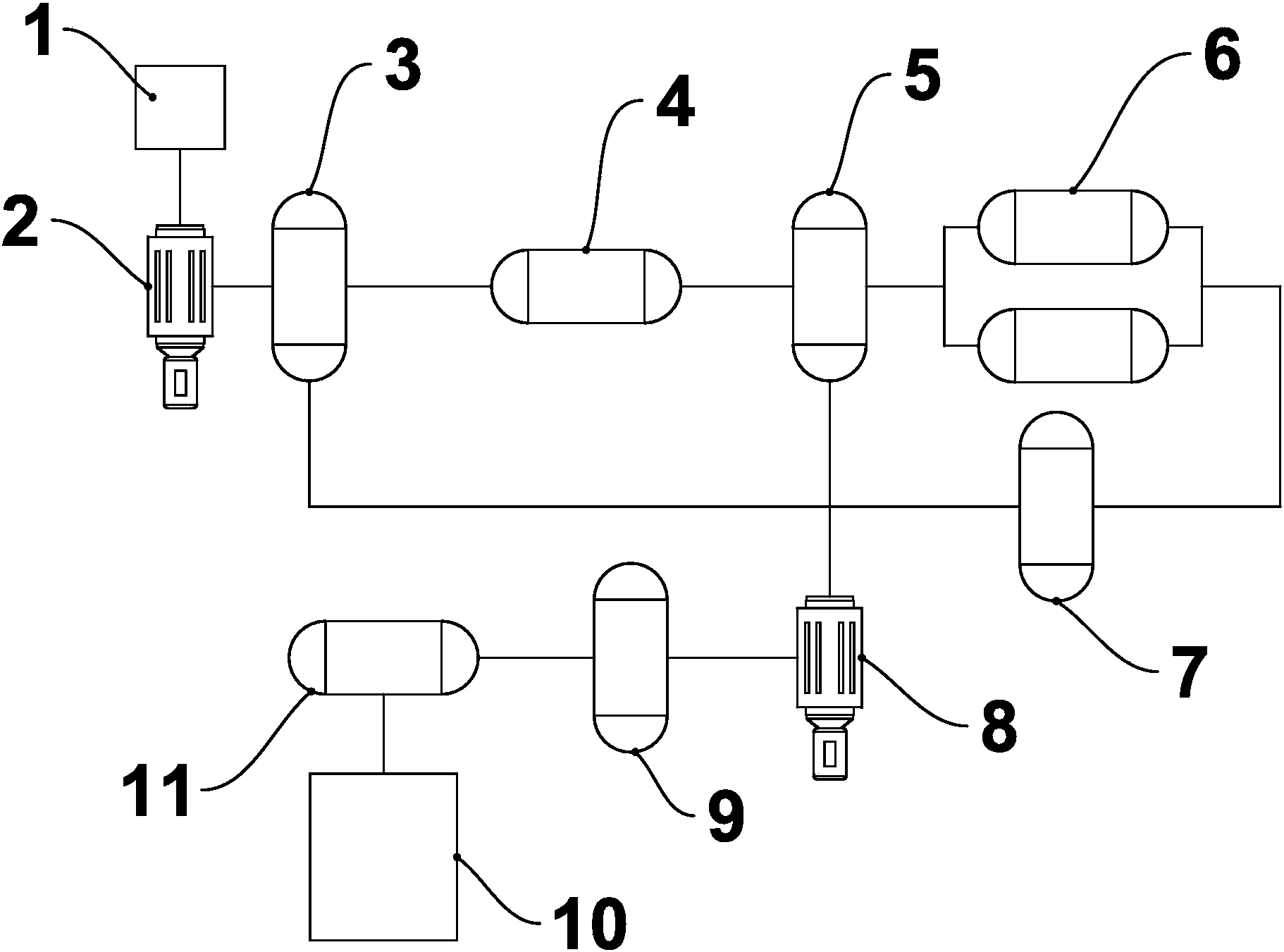

　　1.一種改進的海洋油田污水處理裝置，包括藥劑池、旋流反應器、電解池、離心分離機、雙介質過濾器、陶瓷膜過濾器、蒸餾塔、儲氣罐和天然氣分離器，其特征在于，所述藥劑池與第一提升泵的進水口連接，所述第一提升泵的出水口與旋流反應器的進水口連接，所述旋流反應器的出水口與電解池的進水口連接，所述電解池的出水口與離心分離機的進水口連接，所述離心分離機的出水口與雙介質過濾器的進水口連接，所述雙介質過濾器的出水口與陶瓷膜過濾器的進水口連接，所述旋流反應器、離心分離機和陶瓷膜過濾器的出油口均與第二提升泵的進油口連接，所述第二提升泵的出油口與蒸餾塔的進油口連接，所述蒸餾塔的出氣口與天然氣分離器的進氣口連接。

　　2.根據權利要求1所述的改進的海洋油田污水處理裝置，其特征在于，所述天然氣分離器上還連接有儲氣罐。

　　3.根據權利要求1所述的改進的海洋油田污水處理裝置，其特征在于，所述雙介質過濾器的數量為1～5個。

　　說明書

　　一種改進的海洋油田污水處理裝置

　　技術領域

　　本實用新型涉及海洋工程技術領域，具體是一種改進的海洋油田污水處理裝置。

　　背景技術

　　近年來，對海洋石油的開發不斷深入，海洋石油開發生產技術不斷提高，油田產量也顯著提高，目前，海洋石油開采的主要方法是注聚開采，即采用注聚合物驅和近幾年發展的三元復合驅(聚合物+堿+表面活性劑)進行增產作業措施，大大提高了采收率。但是，含聚污水對現有的海上采油平臺污水處理系統的影響極其巨大。由于含聚污水跟常規污水相比具有粘度更大，內含油滴直徑更小，含油濃度更高等特點，因此，常規的污水處理流程的處理效果非常不理想，且污水中的天然氣資源得不到有效回收，造成資源的浪費，不夠節能環保。為此，需要開發一種污水處理效率高、效果好，并且對污油水中的天然氣資源可進行有效回收的海洋油田污水處理裝置。

　　實用新型內容

　　本實用新型的目的在于提供一種改進的海洋油田污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種改進的海洋油田污水處理裝置，包括藥劑池、旋流反應器、電解池、離心分離機、雙介質過濾器、陶瓷膜過濾器、蒸餾塔、儲氣罐和天然氣分離器，所述藥劑池與第一提升泵的進水口連接，所述第一提升泵的出水口與旋流反應器的進水口連接，所述旋流反應器的出水口與電解池的進水口連接，所述電解池的出水口與離心分離機的進水口連接，所述離心分離機的出水口與雙介質過濾器的進水口連接，所述雙介質過濾器的出水口與陶瓷膜過濾器的進水口連接，所述旋流反應器、離心分離機和陶瓷膜過濾器的出油口均與第二提升泵的進油口連接，所述第二提升泵的出油口與蒸餾塔的進油口連接，所述蒸餾塔的出氣口與天然氣分離器的進氣口連接。

　　作為本實用新型進一步的方案：所述天然氣分離器上還連接有儲氣罐。

　　作為本實用新型進一步的方案：所述雙介質過濾器的數量為1～5個。

　　與現有技術相比，本實用新型的有益效果是：該裝置有效實現了對海洋油田污水的處理，污水處理效率高、效果好，并且對污油水中的天然氣資源進行有效回收，節能環保，其中，陶瓷膜過濾器強度高、耐化學腐蝕、清洗再生性能好，兼?zhèn)溆懈咝н^濾與精密過濾的雙重優點，進一步提升污水處理效率。
