申請日2016.05.30

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/04; B01D53/78; B01D53/48; C02F103/18; C02F103/16; C02F101/10

　　摘要

　　本實用新型旨在針對硫酸鈉廢水凈化方法成本高，污染環境，對設備要求高等問題，提供操作簡單，成本低的廢水硫酸鈉處理系統，包括一級反應槽、二級反應槽、氫氧化鈣乳液槽、集液槽、脫硫塔、脫硫系統一段循環槽;所述脫硫塔、集液槽、一級反應槽與二級反應槽依次連通;所述集液槽與脫硫系統一段循環槽通過設在集液槽上部的溢流槽連通;所述脫硫系統一段循環槽與脫硫塔連通;所述氫氧化鈣乳液槽分別與一級反應槽、二級反應槽和溢流槽連通;所述一級反應槽與二級反應槽均設有液位計;所述一級反應槽、二級反應槽、集液槽和氧化鈣乳液槽均設有攪拌器;所述一級反應槽上端設有硫酸鈉廢水入口;所述二級反應槽下端與沉降池連通。

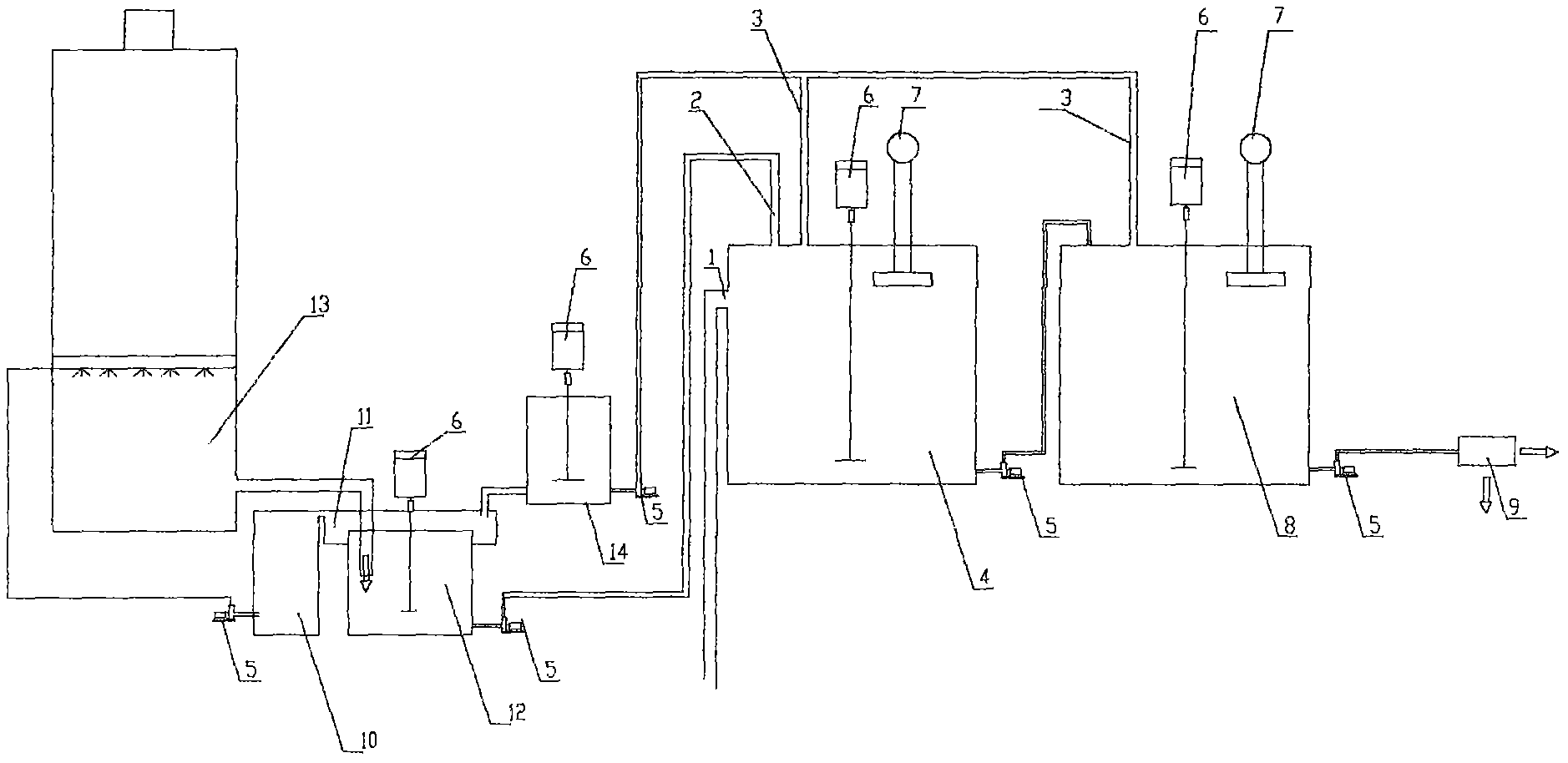

　　摘要附圖



　　權利要求書

　　1.廢水硫酸鈉處理系統，其特征在于，包括一級反應槽、二級反應槽、氫氧化鈣乳液槽、集液槽、脫硫塔、脫硫系統一段循環槽;所述脫硫塔、集液槽、一級反應槽與二級反應槽依次連通;所述集液槽與脫硫系統一段循環槽通過設在集液槽上部的溢流槽連通;所述脫硫系統一段循環槽與脫硫塔連通;所述氫氧化鈣乳液槽分別與一級反應槽、二級反應槽和溢流槽連通;所述一級反應槽與二級反應槽均設有液位計;所述一級反應槽、二級反應槽、集液槽和氧化鈣乳液槽均設有攪拌器;所述一級反應槽上端設有硫酸鈉廢水入口;所述二級反應槽下端與沉降池連通。

　　2.根據權利要求1所述的廢水硫酸鈉處理系統，其特征在于，所述集液槽與一級反應槽通過設在一級反應槽上端的亞硫酸氫鈣投入口連通;所述一級反應槽與二級反應槽上端均設有氫氧化鈣乳液投入口，所述氫氧化鈣乳液槽通過氫氧化鈣乳液投入口分別與一級反應槽、二級反應槽連通。

　　3.根據權利要求1所述的廢水硫酸鈉處理系統，其特征在于，所述一級反應槽與二級反應槽、氫氧化鈣乳液槽與一級反應槽、集液槽與一級反應槽、二級反應槽與沉降池、脫硫系統一段循環槽與脫硫塔間均設有離心泵。

　　4.根據權利要求1所述的廢水硫酸鈉處理系統，其特征在于，所述集液槽、一級反應槽、二級反應槽為圓柱形。

　　5.根據權利要求1至4所述的廢水硫酸鈉處理系統，其特征在于，所述攪拌器距離反應槽底部30-40厘米。

　　說明書

　　廢水硫酸鈉處理系統

　　技術領域

　　本實用新型涉及環保脫硫、化工及冶金廢水處理技術領域，具體廢水硫酸鈉處理系統。

　　背景技術

　　在環保脫硫、化工及冶金等行業中會產生大量的硫酸鈉廢水，含硫酸鈉的廢水排入水體后會引起嚴重的污染，導致水體酸化，pH降低，危害水生生物;與此同時，水體中的硫酸鹽還原菌在厭氧條件下會使SO42-轉化產生有毒氣體H2S甚至毒性更強的硫代硫化物等，直接危害人體健康和水體生態平衡;排入農田會破壞土壤結構，使土壤板結，減少農作物的產量及降低農產品品質;當飲用水中硫酸鈉的濃度高至1000mg/L時，硫酸鈉抑制了胃液的分泌，胃液的濃度下降導致胃蛋白酶活力下降，妨礙消化。

　　目前，國內處理硫酸鈉廢水主要有四種方法：(1)含硫酸鈉廢水產生低濃度的氫氧化鈉，但由于該方法能耗高、產品質量差，過程中產生硫化氫氣體污染環境，并且只有30%左右的硫酸鈉轉化成氫氧化鈉;(2)含硫酸鈉廢水產生無氯鉀肥(硫酸鉀)，由于在高溫條件下溶液中的氯離子對設備的嚴重腐蝕，導致設備的使用壽命短，生產成本高;(3)含硫酸鈉廢水結晶產生十水硫酸鈉，由于常壓蒸發過程中熱源溫度過高不能與容器接觸，而減壓蒸發時對設備的要求高、能耗大，從而增加成本。(4)含硫酸鈉廢水與高純度的亞硫酸氫鈣固體或溶液三級反應凈化，能耗大，成本高。故以上四種方法均不能得到廣泛應用，因此，研發出一種低成本、尾液中硫酸鈉的殘留量低的凈化系統是現今技術的重要課題。

　　實用新型內容

　　本實用新型旨在針對硫酸鈉廢水凈化方法成本高，污染環境，對設備要求高等問題，提供操作簡單，成本低的廢水硫酸鈉處理系統。

　　為實現上述目的，本實用新型提出以下的技術方案：

　　廢水硫酸鈉處理系統，包括一級反應槽、二級反應槽、氫氧化鈣乳液槽、集液槽、脫硫塔、脫硫系統一段循環槽;所述脫硫塔、集液槽、一級反應槽與二級反應槽依次連通;所述集液槽與脫硫系統一段循環槽通過設在集液槽上部的溢流槽連通;所述脫硫系統一段循環槽與脫硫塔連通;所述氫氧化鈣乳液槽分別與一級反應槽、二級反應槽和溢流槽連通;所述一級反應槽與二級反應槽均設有液位計;所述一級反應槽、二級反應槽、集液槽和氧化鈣乳液槽均設有攪拌器;所述一級反應槽上端設有硫酸鈉廢水入口;所述二級反應槽下端與沉降池連通。

　　優選的，所述集液槽與一級反應槽通過設在一級反應槽上端的亞硫酸氫鈣投入口連通;所述一級反應槽與二級反應槽上端均設有氫氧化鈣乳液投入口，所述氫氧化鈣乳液槽通過氫氧化鈣乳液投入口分別與一級反應槽、二級反應槽連通。

　　優選的，所述一級反應槽與二級反應槽、氫氧化鈣乳液槽與一級反應槽、集液槽與一級反應槽、二級反應槽與沉降池、脫硫系統一段循環槽與脫硫塔間均設有離心泵。

　　優選的，所述集液槽、一級反應槽、二級反應槽為圓柱形。

　　優選的，所述攪拌器距離反應槽底部30-40厘米。

　　本實用新型具有以下有益效果：系統簡單，操作方便，成本低，適合大范圍推廣應用。
