申請日2016.05.30

　　公開(公告)日2016.12.07

　　IPC分類號F04B53/08; F04B49/06; F04B49/22; F04B17/03; E03F5/22

　　摘要

　　本實用新型涉及一種節能環保廢水處理用水泵的暖泵裝置，包括水泵、PLC控制裝置、變頻電源、工頻電源、PLC控制裝置、電熱水箱、溫感裝置和電源切換器;水泵的進水管道上分別間隔設有電磁閥I和電磁閥II，電磁閥I設在水泵進水口與電磁閥II之間，電熱水箱通過電磁閥I和水泵的進水管道連接;溫感裝置設在水泵出水口的管道上;PLC控制裝置分別與溫感裝置、電磁閥I、電磁閥II和電源切換器電連接;變頻電源和工頻電源分別通過電源切換器與水泵的驅動電機連接;實現充分暖泵，泵體上下不易產生較大的熱溫差，轉子不易弓形變形;有效避免內部密封間隙磨大、內部漏泄和回流損失增大等問題;顯著降低節流損耗、具有明顯的節能效果。

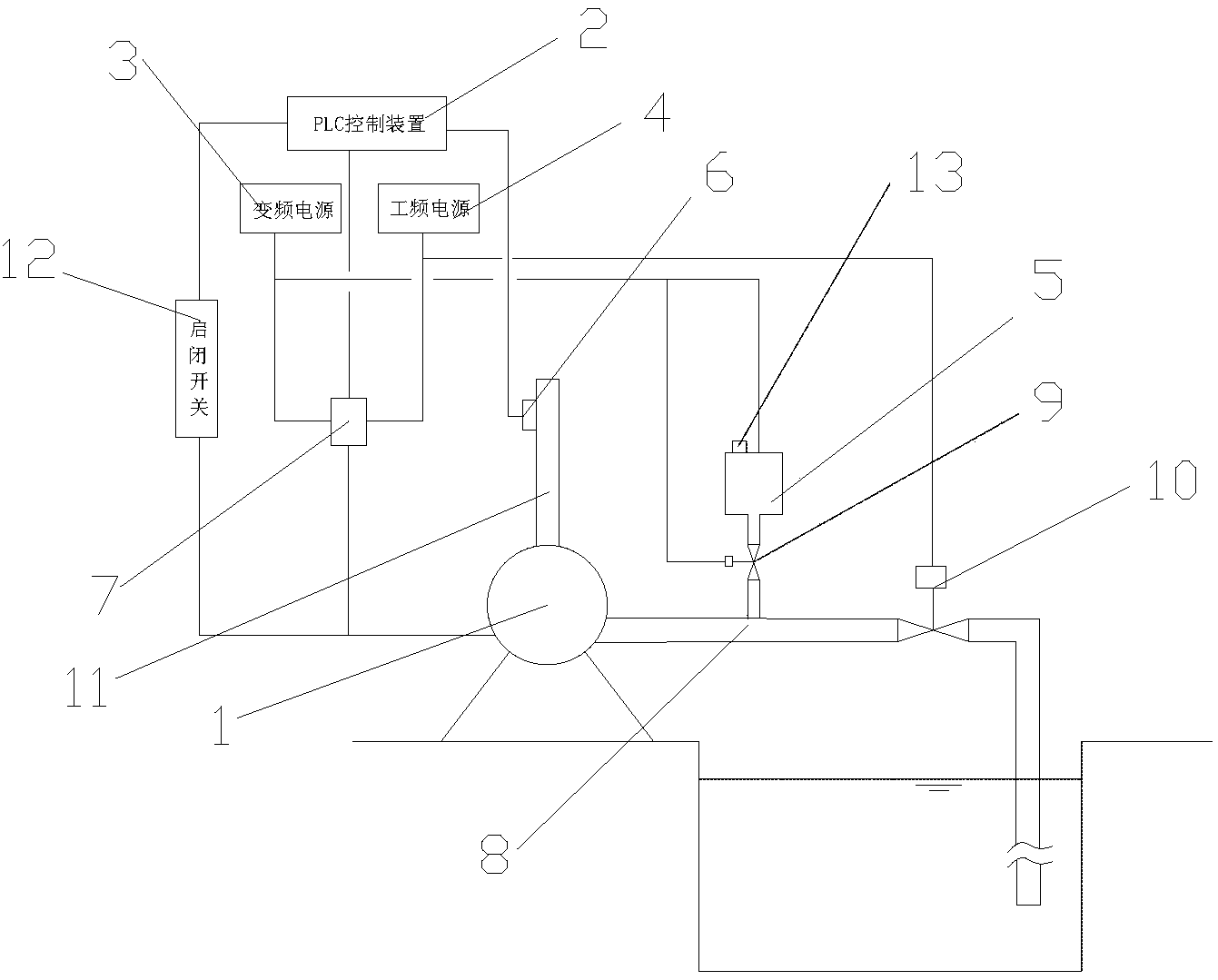

　　摘要附圖



　　權利要求書

　　1.一種節能環保廢水處理用水泵的暖泵裝置，包括水泵、變頻電源和工頻電源，其特征在于，還包括PLC控制裝置、電熱水箱、溫感裝置和電源切換器;所述水泵的進水管道上分別間隔設有電磁閥I和電磁閥II，所述電磁閥I設在所述水泵進水口與所述電磁閥II之間，

　　所述電熱水箱通過電磁閥I和所述水泵的進水管道連接;所述溫感裝置設在所述水泵出水口的管道上;所述PLC控制裝置分別與溫感裝置、電磁閥I、電磁閥II和電源切換器電連接;所述變頻電源和所述工頻電源分別通過電源切換器與所述水泵的驅動電機連接。

　　2.根據權利要求1所述的一種節能環保廢水處理用水泵的暖泵裝置，其特征在于，所述PLC控制裝置通過啟閉開關與所述水泵驅動電機連接。

　　3.根據權利要求1所述的一種節能環保廢水處理用水泵的暖泵裝置，其特征在于，所述電熱水箱設有注水口。

　　說明書

　　一種節能環保廢水處理用水泵的暖泵裝置

　　技術領域

　　本實用新型屬環保設備領域,具體涉及一種節能環保廢水處理用水泵的暖泵裝置。

　　背景技術

　　冷態起動給水泵時，按規程要求應充分暖泵，或暖泵不充分，泵體上下容易產生較大的熱溫差，使轉子產生弓形變形，此時啟動泵易使內部密封間隙磨大，造成內部漏泄和回流損失增大。

　　實用新型內容

　　本實用新型目的是為了克服現有技術的不足而提供一種節能環保的廢水處理用水泵暖泵裝置，結構簡單、節能環保。

　　為達到上述目的，本實用新型采用的技術方案是：一種節能環保廢水處理用水泵的暖泵裝置，包括水泵、PLC控制裝置、變頻電源和工頻電源、電熱水箱、溫感裝置和電源切換器;所述水泵的進水管道上分別間隔設有電磁閥I和電磁閥II，所述電磁閥I設在所述水泵進水口與所述電磁閥II之間，所述電熱水箱通過電磁閥I和所述水泵的進水管道連接;所述溫感裝置設在所述水泵出水口的管道上;所述PLC控制裝置分別與所述變頻電源、工頻電源、溫感裝置、電磁閥I和電磁閥II電連接;所述變頻電源和所述工頻電源分別通過電源切換器與所述水泵的驅動電機連接。

　　作為本實用新型進一步改進的，所述PLC控制裝置通過啟閉開關與所述水泵驅動電機連接。

　　作為本實用新型進一步改進的，所述電熱水箱設有注水口。

　　由于上述技術方案的運用，本實用新型與現有技術相比具有下列優點：本實用新型方案提供一種節能環保廢水處理用水泵的暖泵裝置，變頻電源將水泵驅動電機啟動到一設定轉速，同時打開電磁I，水泵泵入電熱水箱中一定溫度的熱水，經過一段時間運轉，溫感裝置感應到設定的溫度值時電信號線PLC控制裝置，PLC控制裝置電控電源切換裝置斷開變頻電源、斷開電磁閥I同時開打電磁閥II，工頻電源啟動將水泵驅動機加速到全速;實現充分暖泵，泵體上下不容易產生較大的熱溫差，轉子不易弓形變形，有效避免內部密封間隙磨大、內部漏泄和回流損失增大等問題;可以顯著降低節流損耗、具有明顯的節能效果。
