申請日2016.05.14

　　公開(公告)日2016.09.28

　　IPC分類號B01D29/56; B01D29/01

　　摘要

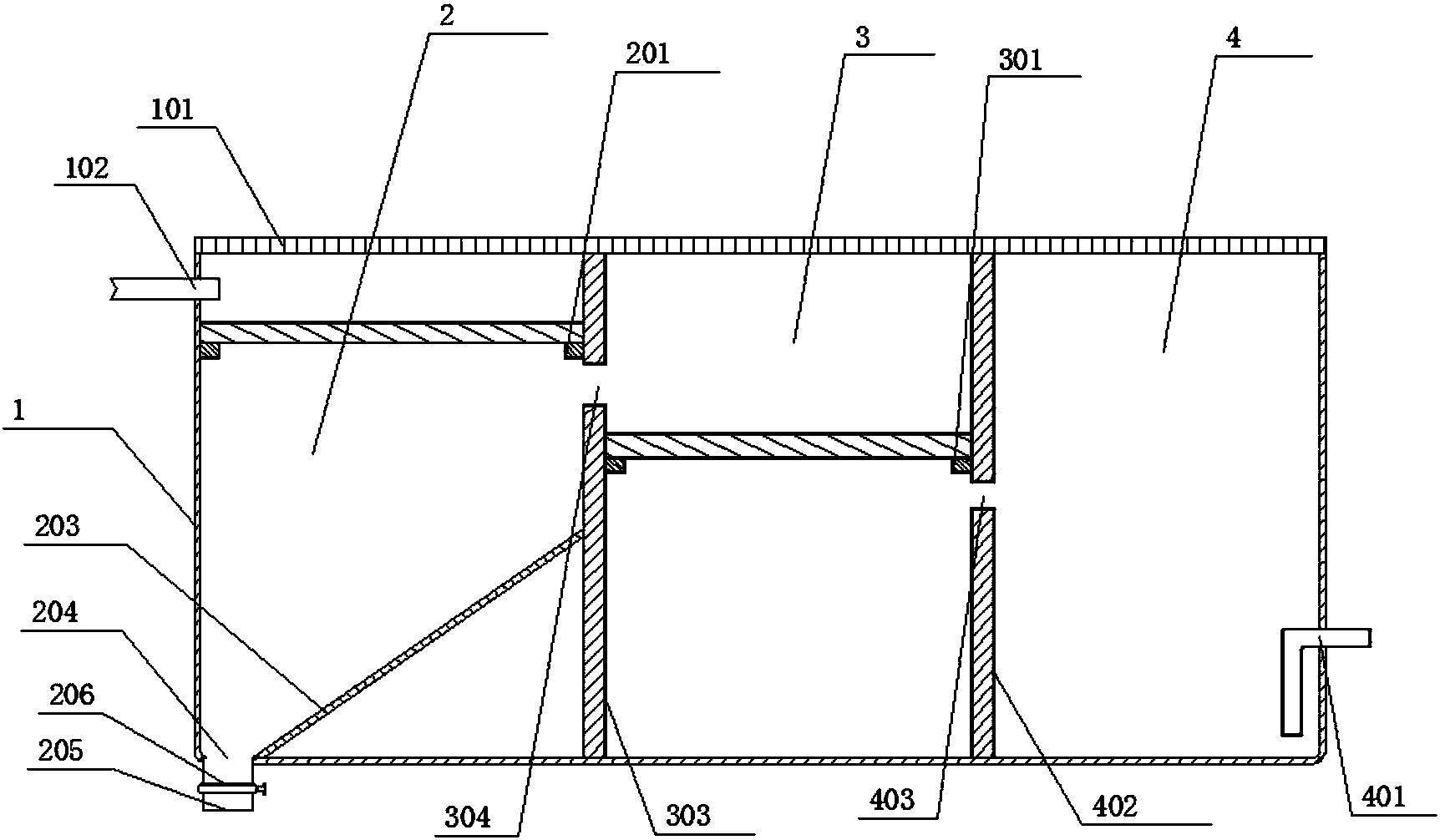

　　本實用新型公開了一種污水處理用的簡易型處理器，包括箱體，所述箱體包括第一腔體、第二腔體和第三腔體，所述箱體的頂部設置有蓋板，所述箱體的左側面靠近頂部的位置處設置有進水口，在四塊以上的所述置物塊的頂面之間設置有阻擋垃圾用的格柵板，所述第一腔體的底部?jī)A斜設置有導板，所述導板與所述第一腔體的左側面形成了排污口，在四塊以上的所述第一置物塊的頂面之間設置有過濾顆粒物用的過濾網，所述第三腔體右側面靠近底部的位置處設置有出水口;污水流過第一腔體的格柵板，去除了污水中的垃圾，然后在經過第二腔體的過濾板，去除了污水中的顆粒物，最后流入到第三腔體，清洗只需打開蓋板，取出格柵板與過濾網進行清理，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

　　權利要求書

　　1.一種污水處理用的簡易型處理器，其特征在于：包括箱體，所述箱體包括第一腔體、第二腔體和第三腔體，所述箱體的頂部設置有蓋板，所述箱體的左側面靠近頂部的位置處設置有進水口，所述第一腔體兩側靠近頂部的位置處設置有四塊以上的置物塊，在四塊以上的所述置物塊的頂面之間設置有阻擋垃圾用的格柵板，所述第一腔體的底部?jī)A斜設置有導板，所述導板與所述第一腔體的左側面形成了排污口，所述第二腔體兩側靠近中間位置處設置有四塊以上的第一置物塊，在四塊以上的所述第一置物塊的頂面之間設置有過濾顆粒物用的過濾網，所述第三腔體右側面靠近底部的位置處設置有出水口。

　　2.根據權利要求1所述的污水處理用的簡易型處理器，其特征在于：所述第一腔體與所述第二腔體之間設置有隔板，所述隔板靠近頂部的位置處設置有通孔，所述通孔橫向貫穿所述隔板。

　　3.根據權利要求1所述的污水處理用的簡易型處理器，其特征在于：所述第二腔體與所述第三腔體之間設置有第一隔板，所述隔板中間位置處設置有第一通孔，所述第一通孔橫向貫穿所述第一隔板。

　　4.根據權利要求1所述的污水處理用的簡易型處理器，其特征在于：所述過濾網包括框架和網體，所述網體設置在所述框架內，所述框架支撐在所述第一置物塊的頂部。

　　5.根據權利要求1所述的污水處理用的簡易型處理器，其特征在于：所述排污口連接有排污管，所述排污管位于所述箱體外面的那一端設置有控制閥。

　　說明書

　　一種污水處理用的簡易型處理器

　　技術領域

　　本實用新型涉及一種污水處理用的簡易型處理器。

　　背景技術

　　工業污水由于種類繁多、成分復雜，處理難度較大，常常需要大型的處理設備，而小型工廠或者家庭來說現有的污水處理設備存在面積龐大、設備復雜、處理時間長或存在處理效果不佳，處理成本高，出水水質差等問題。

　　發明內容

　　本實用新型要解決的技術問題是提供一種污水處理用的簡易型處理器，污水流過第一腔體的格柵板，去除了污水中的垃圾，然后在經過第二腔體的過濾板，去除了污水中的顆粒物，最后流入到第三腔體，清洗只需打開蓋板，取出格柵板與過濾網進行清理。

　　為解決上述問題，本實用新型采用如下技術方案：

　　一種污水處理用的簡易型處理器，包括箱體，所述箱體包括第一腔體、第二腔體和第三腔體，所述箱體的頂部設置有蓋板，所述箱體的左側面靠近頂部的位置處設置有進水口，所述第一腔體兩側靠近頂部的位置處設置有四塊以上的置物塊，在四塊以上的所述置物塊的頂面之間設置有阻擋垃圾用的格柵板，所述第一腔體的底部?jī)A斜設置有導板，所述導板與所述第一腔體的左側面形成了排污口，所述第二腔體兩側靠近中間位置處設置有四塊以上的第一置物塊，在四塊以上的所述第一置物塊的頂面之間設置有過濾顆粒物用的過濾網，所述第三腔體右側面靠近底部的位置處設置有出水口。

　　優選地，所述第一腔體與所述第二腔體之間設置有隔板，所述隔板靠近頂部的位置處設置有通孔，所述通孔橫向貫穿所述隔板。

　　優選地，所述第二腔體與所述第三腔體之間設置有第一隔板，所述隔板中間位置處設置有第一通孔，所述第一通孔橫向貫穿所述第一隔板。

　　優選地，所述過濾網包括框架和網體，所述網體設置在所述框架內，所述框架支撐在所述第一置物塊的頂部。

　　優選地，所述排污口連接有排污管，所述排污管位于所述箱體外面的那一端設置有控制閥。

　　本實用新型的有益效果是：污水流過第一腔體的格柵板，去除了污水中的垃圾，然后在經過第二腔體的過濾板，去除了污水中的顆粒物，最后流入到第三腔體，清洗只需打開蓋板，取出格柵板與過濾網進行清理，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。
