申請日2017.09.28

　　公開(公告)日2017.12.22

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及一種污水處理裝置，尤其涉及一種小型生活污水處理裝置。本發明要解決的技術問題是提供一種耗電量小，占地面積小，使用方便的小型生活污水處理裝置。為了解決上述技術問題，本發明提供了這樣一種小型生活污水處理裝置，包括有第一箱體、水箱、水泵等;第一箱體右側設有水箱，水箱頂部中心開有第一開口，第一箱體內底部右側設有水泵，水泵出水端連接有硬質管，硬質管穿過第一箱體右壁和水箱左壁，第一箱體內左右兩壁之間設有濾網，濾網位于水泵上方。本發明達到了耗電量小，占地面積小，使用方便的效果，過濾槽能對污水進行初步過濾，將較大的物體進行過濾，攪拌裝置能加快絮凝劑對污水的作用速度，提高裝置對污水的處理速度。

　　權利要求書

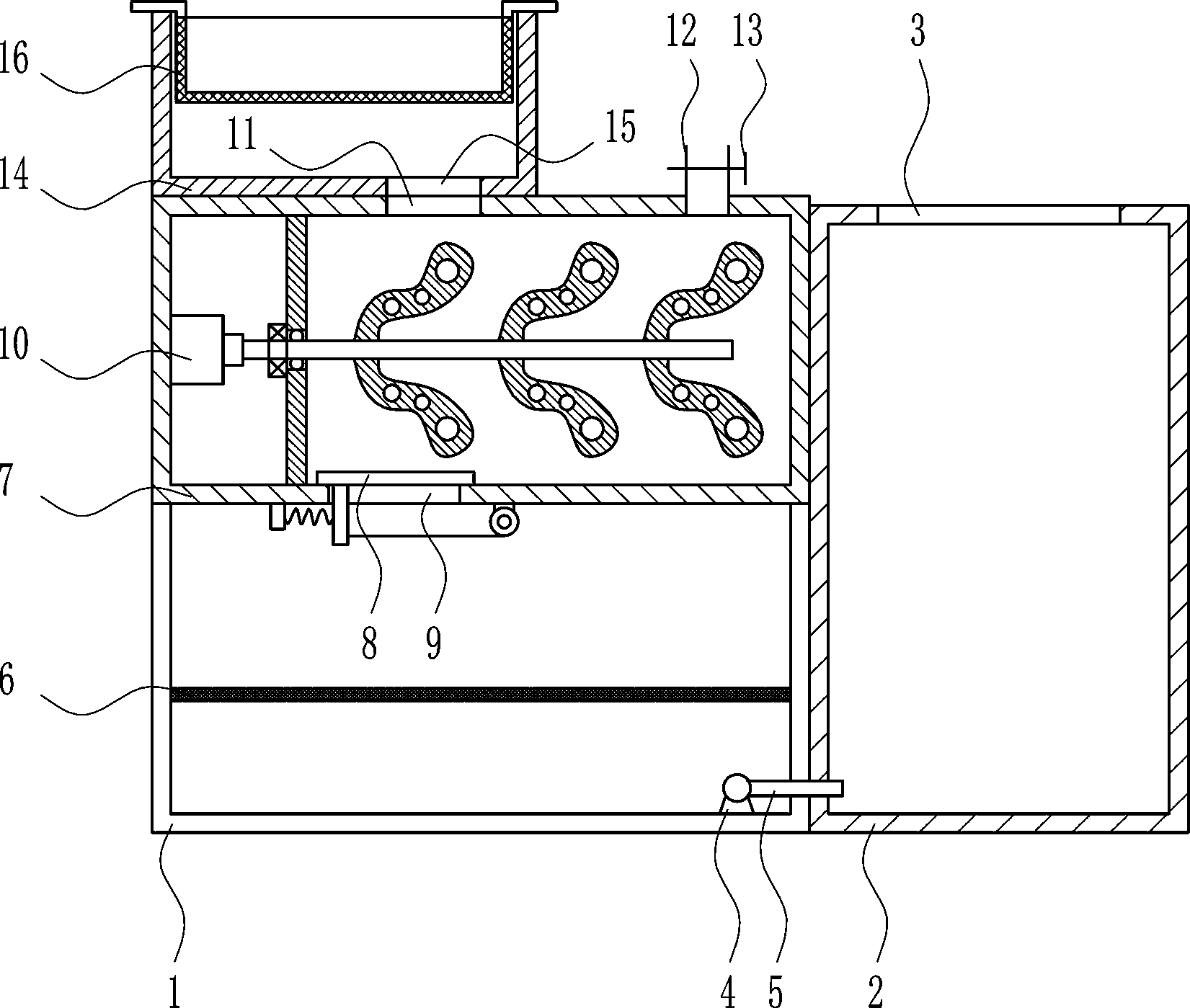

　　1.一種小型生活污水處理裝置，其特征在于，包括有第一箱體(1)、水箱(2)、水泵(4)、硬質管(5)、濾網(6)、第二箱體(7)、放料裝置(8)、攪拌裝置(10)、第一進料管(12)、閥門(13)、過濾箱(14)和過濾槽(16)，第一箱體(1)右側設有水箱(2)，水箱(2)頂部中心開有第一開口(3)，第一箱體(1)內底部右側設有水泵(4)，水泵(4)出水端連接有硬質管(5)，硬質管(5)穿過第一箱體(1)右壁和水箱(2)左壁，第一箱體(1)內左右兩壁之間設有濾網(6)，濾網(6)位于水泵(4)上方，第一箱體(1)頂部設有第二箱體(7)，第二箱體(7)底部設有放料裝置(8)，第二箱體(7)底部開有第二開口(9)，第二開口(9)位于放料裝置(8)的正上方，第二箱體(7)內左壁設有攪拌裝置(10)，第二箱體(7)頂部開有第三開口(11)，第二箱體(7)頂部右側連接有第一進料管(12)，第一進料管(12)上設有閥門(13)，第二箱體(7)頂部設有過濾箱(14)，過濾箱(14)位于第一進料管(12)的左方，過濾箱(14)底部開有第四開口(15)，第四開口(15)位于第三開口(11)正上方，過濾箱(14)內設有過濾槽(16)。

　　2.根據權利要求1所述的一種小型生活污水處理裝置，其特征在于，放料裝置(8)包括有第一固定塊(80)、第一彈性件(81)、第一連桿(82)、擋板(83)、支桿(84)、電動繞線輪(85)和拉繩(86)，第二箱體(7)底部設有第一固定塊(80)和支桿(84)，第一固定塊(80)位于第二開口(9)的左方，支桿(84)位于第二開口(9)的右方，第一固定塊(80)右側連接有第一彈性件(81)，第一彈性件(81)右端連接有第一連桿(82)，第一連桿(82)穿過第二開口(9)，第一連桿(82)上端設有擋板(83)，支桿(84)下端設有電動繞線輪(85)，電動繞線輪(85)上繞有拉繩(86)，拉繩(86)左端與第一連桿(82)右側連接。

　　3.根據權利要求2所述的一種小型生活污水處理裝置，其特征在于，攪拌裝置(10)包括有電機(100)、隔板(101)、密封圈(103)、軸承座(104)、轉軸(105)和攪拌片(106)，第二箱體(7)內左壁中心設有電機(100)，第二箱體(7)內左部設有隔板(101)，隔板(101)位于電機(100)右方，隔板(101)中心開有第四通孔(102)，第四通孔(102)內設有密封圈(103)，隔板(101)左側中心設有軸承座(104)，軸承座(104)上安裝有轉軸(105)，轉軸(105)左端與電機(100)輸出軸連接，轉軸(105)穿過密封圈(103)，轉軸(105)右部均勻設有攪拌片(106)，攪拌片(106)上開有第三通孔(107)。

　　4.根據權利要求3所述的一種小型生活污水處理裝置，其特征在于，還包括有裝料箱(17)、出料箱(18)、第一箱蓋(19)、第一拉手(20)、第二進料管(21)、第一單向閥(22)、活塞(24)、推桿(25)、出料管(26)和第二單向閥(27)，第二箱體(7)頂部設有裝料箱(17)和出料箱(18)，裝料箱(17)位于過濾箱(14)的右方，裝料箱(17)位于出料箱(18)的左方，裝料箱(17)頂部左端轉動式連接有第一箱蓋(19)，第一箱蓋(19)頂部設有第一拉手(20)，裝料箱(17)右壁下側連接有第二進料管(21)，第二進料管(21)穿過出料箱(18)左壁下側，第二進料管(21)內設有第一單向閥(22)，出料箱(18)頂部中心開有第一通孔(23)，出料箱(18)內設有活塞(24)，活塞(24)頂部連接有推桿(25)，推桿(25)穿過第一通孔(23)，出料箱(18)底部連接有出料管(26)，出料管(26)穿過第二箱體(7)頂部，出料管(26)內設有第二單向閥(27)。

　　5.根據權利要求4所述的一種小型生活污水處理裝置，其特征在于，還包括有第二固定塊(29)、第二彈性件(31)和卡塊(32)，過濾槽(16)頂部左右兩側均開有第二通孔(28)，過濾箱(14)頂部左右兩側均設有第二固定塊(29)，第二固定塊(29)穿過第二通孔(28)，第二固定塊(29)內側開有凹槽(30)，凹槽(30)內設有第二彈性件(31)，左方的第二彈性件(31)右端和右方的第二彈性件(31)左端均設有卡塊(32)，卡塊(32)與第二通孔(28)配合。

　　6.根據權利要求5所述的一種小型生活污水處理裝置，其特征在于，還包括有第二箱蓋(33)、第二拉手(34)和橡膠塊(35)，水箱(2)頂部左側轉動式連接有第二箱蓋(33)，第二箱蓋(33)頂部設有第二拉手(34)，第二箱蓋(33)底部設有橡膠塊(35)，橡膠塊(35)位于第一開口(3)內。

　　7.根據權利要求6所述的一種小型生活污水處理裝置，其特征在于，還包括有導桿(36)、浮塊(37)、第二連桿(38)和透明刻度板(39)，水箱(2)底部左右兩側設有導桿(36)，導桿(36)上滑動式連接有浮塊(37)，左方的浮塊(37)與右方的浮塊(37)之間連接有第二連桿(38)，水箱(2)前部嵌有透明刻度板(39)，第二連桿(38)位于透明刻度板(39)的正后方。

　　8.根據權利要求7所述的一種小型生活污水處理裝置，其特征在于，水箱(2)的材質為不銹鋼。

　　說明書

　　一種小型生活污水處理裝置

　　技術領域

　　本發明涉及一種污水處理裝置，尤其涉及一種小型生活污水處理裝置。

　　背景技術

　　生活污水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂等。總的特點是含氮、含硫和含磷高，在厭氧細菌作用下，易生惡臭物質。

　　生活污水會帶來病原物污染，需要對生活污水進行處理，人們在對生活污水的處理時，通常使用處理污水的機器，這樣能同時對大量的對生活污水進行處理，而現有污水處理裝置的存在耗電量大，占地面積大，使用不便的缺點，因此亟需研發一種耗電量小，占地面積小，使用方便的小型生活污水處理裝置。

　　發明內容

　　(1)要解決的技術問題

　　本發明為了克服現有污水處理裝置的存在耗電量大，占地面積大，使用不便的缺點，本發明要解決的技術問題是提供一種耗電量小，占地面積小，使用方便的小型生活污水處理裝置。

　　(2)技術方案

　　為了解決上述技術問題，本發明提供了這樣一種小型生活污水處理裝置，包括有第一箱體、水箱、水泵、硬質管、濾網、第二箱體、放料裝置、攪拌裝置、第一進料管、閥門、過濾箱和過濾槽，第一箱體右側設有水箱，水箱頂部中心開有第一開口，第一箱體內底部右側設有水泵，水泵出水端連接有硬質管，硬質管穿過第一箱體右壁和水箱左壁，第一箱體內左右兩壁之間設有濾網，濾網位于水泵上方，第一箱體頂部設有第二箱體，第二箱體底部設有放料裝置，第二箱體底部開有第二開口，第二開口位于放料裝置的正上方，第二箱體內左壁設有攪拌裝置，第二箱體頂部開有第三開口，第二箱體頂部右側連接有第一進料管，第一進料管上設有閥門，第二箱體頂部設有過濾箱，過濾箱位于第一進料管的左方，過濾箱底部開有第四開口，第四開口位于第三開口正上方，過濾箱內設有過濾槽。

　　優選地，放料裝置包括有第一固定塊、第一彈性件、第一連桿、擋板、支桿、電動繞線輪和拉繩，第二箱體底部設有第一固定塊和支桿，第一固定塊位于第二開口的左方，支桿位于第二開口的右方，第一固定塊右側連接有第一彈性件，第一彈性件右端連接有第一連桿，第一連桿穿過第二開口，第一連桿上端設有擋板，支桿下端設有電動繞線輪，電動繞線輪上繞有拉繩，拉繩左端與第一連桿右側連接。

　　優選地，攪拌裝置包括有電機、隔板、密封圈、軸承座、轉軸和攪拌片，第二箱體內左壁中心設有電機，第二箱體內左部設有隔板，隔板位于電機右方，隔板中心開有第四通孔，第四通孔內設有密封圈，隔板左側中心設有軸承座，軸承座上安裝有轉軸，轉軸左端與電機輸出軸連接，轉軸穿過密封圈，轉軸右部均勻設有攪拌片，攪拌片上開有第三通孔。

　　優選地，還包括有裝料箱、出料箱、第一箱蓋、第一拉手、第二進料管、第一單向閥、活塞、推桿、出料管和第二單向閥，第二箱體頂部設有裝料箱和出料箱，裝料箱位于過濾箱的右方，裝料箱位于出料箱的左方，裝料箱頂部左端轉動式連接有第一箱蓋，第一箱蓋頂部設有第一拉手，裝料箱右壁下側連接有第二進料管，第二進料管穿過出料箱左壁下側，第二進料管內設有第一單向閥，出料箱頂部中心開有第一通孔，出料箱內設有活塞，活塞頂部連接有推桿，推桿穿過第一通孔，出料箱底部連接有出料管，出料管穿過第二箱體頂部，出料管內設有第二單向閥。

　　優選地，還包括有第二固定塊、第二彈性件和卡塊，過濾槽頂部左右兩側均開有第二通孔，過濾箱頂部左右兩側均設有第二固定塊，第二固定塊穿過第二通孔，第二固定塊內側開有凹槽，凹槽內設有第二彈性件，左方的第二彈性件右端和右方的第二彈性件左端均設有卡塊，卡塊與第二通孔配合。

　　優選地，還包括有第二箱蓋、第二拉手和橡膠塊，水箱頂部左側轉動式連接有第二箱蓋，第二箱蓋頂部設有第二拉手，第二箱蓋底部設有橡膠塊，橡膠塊位于第一開口內。

　　優選地，還包括有導桿、浮塊、第二連桿和透明刻度板，水箱底部左右兩側設有導桿，導桿上滑動式連接有浮塊，左方的浮塊與右方的浮塊之間連接有第二連桿，水箱前部嵌有透明刻度板，第二連桿位于透明刻度板的正后方。

　　優選地，水箱的材質為不銹鋼。

　　工作原理：當人們需要處理污水時，將生活污水倒入過濾槽內，過濾槽將生活污水中的垃圾進行過濾，過濾槽能可以讓人們更好的處理過濾的垃圾，過濾完的生活污水從第三開口和第四開口進入第二箱體內，人們打開閥門，將絮凝劑從第一進料管加入第二箱體內，此時啟動攪拌裝置工作，攪拌裝置將污水與絮凝劑均勻攪拌，加快絮凝劑對污水作用速度，然后人們啟動放料裝置工作，使得混合了絮凝劑的污水從第二開口進入第一箱體，濾網將污水中的固體進行過濾，最后人們啟動水泵工作，將過濾完成的污水通過硬質管送入水箱內進行儲存，人們可以通過第一開口對水箱內的水進行取用。

　　因為放料裝置包括有第一固定塊、第一彈性件、第一連桿、擋板、支桿、電動繞線輪和拉繩，第二箱體底部設有第一固定塊和支桿，第一固定塊位于第二開口的左方，支桿位于第二開口的右方，第一固定塊右側連接有第一彈性件，第一彈性件右端連接有第一連桿，第一連桿穿過第二開口，第一連桿上端設有擋板，支桿下端設有電動繞線輪，電動繞線輪上繞有拉繩，拉繩左端與第一連桿右側連接，所以當需要將污水放入第一箱體內時，人們啟動電動繞線輪收拉繩，進而拉動連桿向右運動，進而帶動擋板向右運動，使得污水通過第二開口進入第一箱體內，當不需要將污水放入第一箱體內時，人們啟動電動繞線輪放拉繩，在第一彈性件的作用下，帶動第一連桿和擋板復位，使得擋板將第二開口擋住。

　　因為攪拌裝置包括有電機、隔板、密封圈、軸承座、轉軸和攪拌片，第二箱體內左壁中心設有電機，第二箱體內左部設有隔板，隔板位于電機右方，隔板中心開有第四通孔，第四通孔內設有密封圈，隔板左側中心設有軸承座，軸承座上安裝有轉軸，轉軸左端與電機輸出軸連接，轉軸穿過密封圈，轉軸右部均勻設有攪拌片，攪拌片上開有第三通孔，所以當需要對污水和絮凝劑進行均勻攪拌時，人們啟動電機轉動，進而帶動轉軸轉動，從而帶動攪拌片轉動，攪拌片對污水和絮凝劑進行攪拌，使得絮凝劑對污水的作用速度加快，第三通孔能讓污水和絮凝劑攪拌的更均勻。

　　因為還包括有裝料箱、出料箱、第一箱蓋、第一拉手、第二進料管、第一單向閥、活塞、推桿、出料管和第二單向閥，第二箱體頂部設有裝料箱和出料箱，裝料箱位于過濾箱的右方，裝料箱位于出料箱的左方，裝料箱頂部左端轉動式連接有第一箱蓋，第一箱蓋頂部設有第一拉手，裝料箱右壁下側連接有第二進料管，第二進料管穿過出料箱左壁下側，第二進料管內設有第一單向閥，出料箱頂部中心開有第一通孔，出料箱內設有活塞，活塞頂部連接有推桿，推桿穿過第一通孔，出料箱底部連接有出料管，出料管穿過第二箱體頂部，出料管內設有第二單向閥，所以人們可以拉動第一拉手將第一箱蓋打開，將水和絮凝劑按比例倒入裝料箱內，當需要定量往第二箱體內加入絮凝劑時，人們向上拉動推桿，帶動活塞向上運動，進而將絮凝劑抽入出料箱內，人們向下推動推桿，進而將絮凝劑從出料管送入第二箱體內，從而實現定量加入絮凝劑的作用。

　　因為還包括有第二固定塊、第二彈性件和卡塊，過濾槽頂部左右兩側均開有第二通孔，過濾箱頂部左右兩側均設有第二固定塊，第二固定塊穿過第二通孔，第二固定塊內側開有凹槽，凹槽內設有第二彈性件，左方的第二彈性件右端和右方的第二彈性件左端均設有卡塊，卡塊與第二通孔配合，所以在放置過濾槽的過程中，當卡塊位于第二通孔內時，卡塊往凹槽內移動，當卡塊位于第二通孔外時，卡塊將過濾槽固定住，使得過濾槽更穩定。

　　因為還包括有第二箱蓋、第二拉手和橡膠塊，水箱頂部左側轉動式連接有第二箱蓋，第二箱蓋頂部設有第二拉手，第二箱蓋底部設有橡膠塊，橡膠塊位于第一開口內，所以人們可以拉動第二拉手將第二箱蓋打開，對水箱內的水進行取用，第二箱蓋可以防止異物進入水箱內，橡膠塊可以提高水箱的密封性。

　　因為還包括有導桿、浮塊、第二連桿和透明刻度板，水箱底部左右兩側設有導桿，導桿上滑動式連接有浮塊，左方的浮塊與右方的浮塊之間連接有第二連桿，水箱前部嵌有透明刻度板，第二連桿位于透明刻度板的正后方，所以浮塊會隨著水箱內水的高度而運動，第二連桿可以更清楚的在透明刻度板上標示出水位。

　　因為水箱的材質為不銹鋼，所以水箱的擁有不生銹的特性，不會對水質產生影響，并且硬度較高，使用壽命長。

　　本發明的控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不再詳細解釋控制方式和電路連接。

　　(3)有益效果

　　本發明達到了耗電量小，占地面積小，使用方便的效果，過濾槽能對污水進行初步過濾，將較大的物體進行過濾，攪拌裝置能加快絮凝劑對污水的作用速度，提高裝置對污水的處理速度，出料箱可以將絮凝劑定量加入第二箱體內，水箱可以將處理完成的污水繼續儲存，方便人們的取用。
