申請日2017.09.28

　　公開(公告)日2018.01.16

　　IPC分類號G01N21/64

　　摘要

　　本發明公開了一種基于紫外熒光法的在線含油污水檢測裝置，該裝置包括：取樣探針，取樣頭豎直插入含油污水管道中，尾部外露于含油污水管道外部;第一卡套式三通輸入端與取樣探針尾部連接，第一輸出端與過濾器輸入端連接，第二輸出端與取樣泵輸入端連接;第一三通電磁閥第一輸入端與過濾器輸出端連接，第二輸入端與蠕動端輸出端連接;輸出端與流通池輸入端連接;第二三通電磁閥，輸入端與流通池輸出端連接，第一輸出端與清洗標定液收集器連接，第二輸出端與取樣泵輸入端連接;光電檢測器，設于流通池外部一側，紫外光源，設于流通池外部另一側;濾光片，設于流通池與紫外光源之間。

　　權利要求書

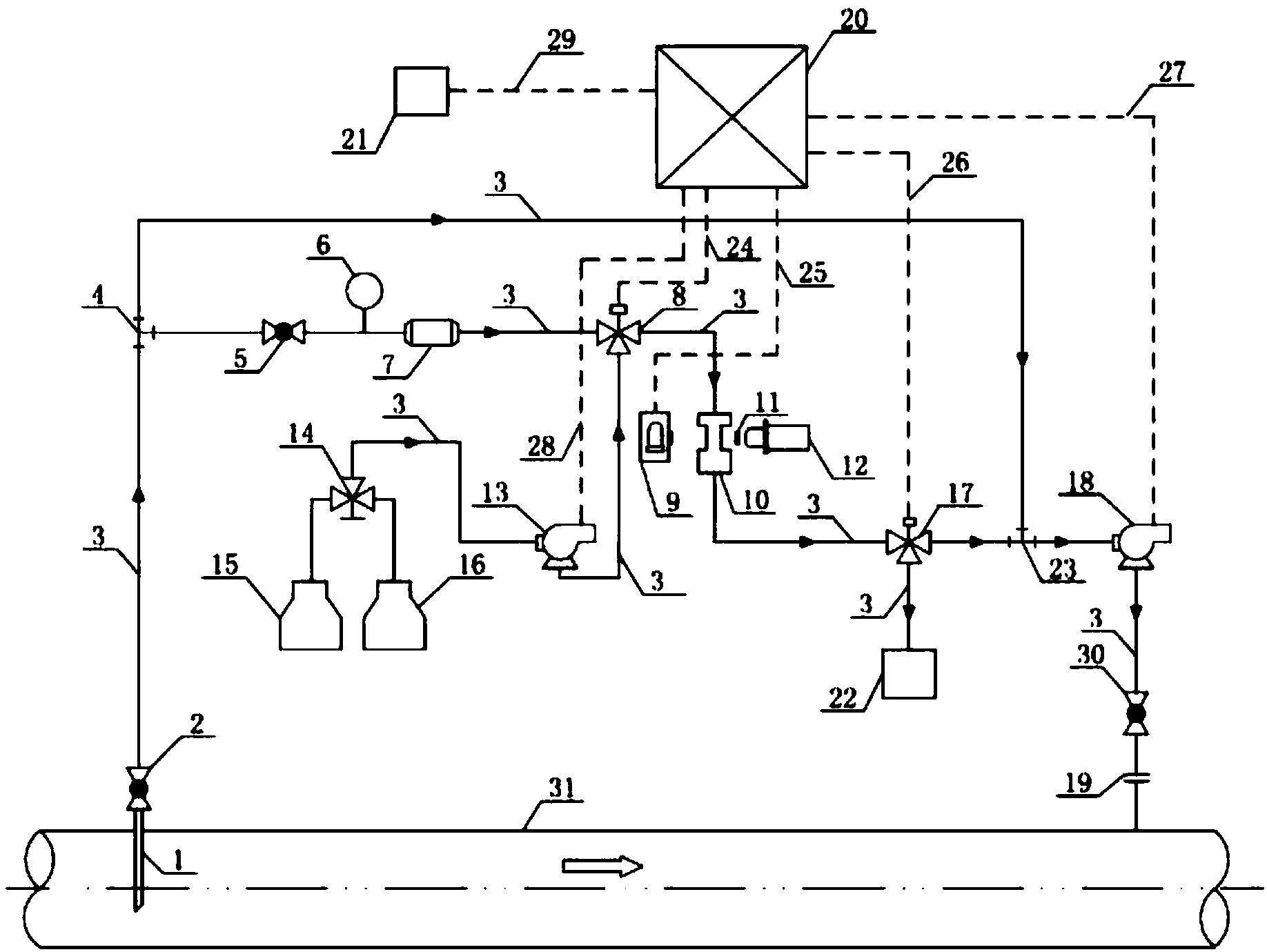

　　1.一種基于紫外熒光法的在線含油污水檢測裝置，其特征在于，包括：

　　取樣探針(1)，其取樣頭豎直插入含油污水管道(31)中，所述取樣探針(1)尾部外露于所述含油污水管道(31)外部;

　　第一卡套式三通(4)，其輸入端與所述取樣探針(1)尾部連接，所述第一卡套式三通(4)第一輸出端與過濾器(7)輸入端連接，所述第一卡套式三通(4)第二輸出端與取樣泵(18)輸入端連接;

　　第一三通電磁閥(8)，其第一輸入端與所述過濾器(7)輸出端連接，所述第一三通電磁閥(8)第二輸入端與蠕動泵(13)輸出端連接;所述第一三通電磁閥(8)輸出端與流通池(10)輸入端連接;

　　第二三通電磁閥(17)，其輸入端與所述流通池(10)輸出端連接，所述第二三通電磁閥(17)第一輸出端與清洗標定液收集器(22)連接，所述第二三通電磁閥(17)第二輸出端與所述取樣泵(18)輸入端連接;

　　光電檢測器(9)，其設于所述流通池(10)外部一側，所述光電檢測器(9)通過第二儀表電纜(25)與在線分析儀(20)連接;

　　上級控制系統(21)，其通過第六儀表電纜(29)與所述在線分析儀(20)連接;

　　紫外光源(12)，其設于所述流通池(10)外部另一側;

　　濾光片(11)，其設于所述流通池(10)與所述紫外光源(12)之間;

　　手動三通閥(14)，其第一輸入端與清洗罐(15)連接，所述手動三通閥(14)第二輸入端與標定罐(16)連接，所述手動三通閥(14)輸出端與所述蠕動泵(13)輸入端連接;

　　返回點法蘭(19)，其輸入端與所述取樣泵(18)輸出端連接，所述返回點法蘭(19)輸出端與所述含油污水管道(31)連接。

　　2.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述取樣探針(1)尾部與所述第一卡套式三通(4)輸入端之間設有手動取樣閥(2)。

　　3.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述第一卡套式三通(4)第一輸出端與所述過濾器(7)輸入端之間依次設有手動調節閥(5)和流量計(6)。

　　4.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述第一三通電磁閥(8)的電源開關通過第一儀表電纜(24)與所述在線分析儀(20)連接。

　　5.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述第二三通電磁閥(17)的電源開關通過第三儀表電纜(26)與所述在線分析儀(20)連接。

　　6.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述取樣泵(18)的電機通過第四儀表電纜(27)與所述在線分析儀(20)連接。

　　7.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述蠕動泵(13)的電機通過第五儀表電纜(28)與所述在線分析儀(20)連接。

　　8.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，還包括第二卡套式三通(23)，其第一輸入端與所述第一卡套式三通(4)第二輸出端連接，所述第二卡套式三通(23)第二輸入端與所述第二三通電磁閥(17)第二輸出端連接，所述第二卡套式三通(23)輸出端與所述取樣泵(18)輸入端連接。

　　9.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述取樣泵(18)輸出端與所述返回點法蘭(19)輸入端之間設有手動截?cái)嚅y(30)。

　　10.根據權利要求1所述的在線含油污水檢測裝置，其特征在于，所述流通池(10)內設有采樣板。

　　說明書

　　基于紫外熒光法的在線含油污水檢測裝置

　　技術領域

　　本發明涉及原油儲罐含油污水中油含量檢測和原油儲罐含油污水管道中含油污水取樣等技術領域，具體而言，涉及一種基于紫外熒光法的在線含油污水檢測裝置。

　　背景技術

　　目前伴隨著原油從地下開采出來，原油中或多或少都會含有一定量的水，通常情況下隨著原油在儲罐中存儲時間的延長，原油中的游離水及溶解水由于環境溫度、儲罐靜壓等因素的變化會逐漸從原油中分離出來，在儲罐底部形成含油污水層，原油在外輸之前需要將原油儲罐中底部的含油污水排出，以保證原油外輸?shù)钠焚|(zhì)。隨著國家對于環保及安全的要求不斷增提高，含油污水中的油含量已經成為業主所關心的一項關鍵參數。

　　目前國內原油儲罐項目主要是作為戰略儲備而建的，一般是為進口原油存儲以及油田原油外輸服務的，結合國內原油儲罐項目的技術要求，原油儲罐含油污水排放通常是通過人工操作，主要利用大罐平均溫度計末端的含油污水探測器來實現含油污水界面的指示，當進行含油污水排放操作時，運行人員根據平均溫度計末端的含油污水探測器的指示來判斷油水界面的位置，并根據油水界面實際情況來手動開關排放閥門。此方案僅能夠?qū)崿F(xiàn)含油污水手動排放的功能，無法實時監測污水排放過程中的中的含油量。

　　發明內容

　　為解決上述問題，本發明的目的在于提供一種基于紫外熒光法的在線含油污水檢測裝置，不僅能夠?qū)崿F(xiàn)含油污水的手動排放功能，同時還能能夠在線實時監測污水排放過程中污水中的含油量。

　　本發明提供了一種基于紫外熒光法的在線含油污水檢測裝置，該裝置包括：

　　取樣探針，其取樣頭豎直插入含油污水管道中，所述取樣探針尾部外露于所述含油污水管道外部;

　　第一卡套式三通，其輸入端與所述取樣探針尾部連接，所述第一卡套式三通第一輸出端與過濾器輸入端連接，所述第一卡套式三通第二輸出端與取樣泵輸入端連接;

　　第一三通電磁閥，其第一輸入端與所述過濾器輸出端連接，所述第一三通電磁閥第二輸入端與蠕動端輸出端連接;所述第一三通電磁閥輸出端與流通池輸入端連接;

　　第二三通電磁閥，其輸入端與所述流通池輸出端連接，所述第二三通電磁閥第一輸出端與清洗標定液收集器連接，所述第二三通電磁閥第二輸出端與所述取樣泵輸入端連接;

　　光電檢測器，其設于所述流通池外部一側，所述光電檢測器通過第二儀表電纜與在線分析儀連接;

　　上級控制系統，其通過第六儀表電纜與所述在線分析儀連接;

　　紫外光源，其設于所述流通池外部另一側;

　　濾光片，其設于所述流通池與所述紫外光源之間;

　　手動三通閥，其第一輸入端與清洗罐連接，所述手動三通閥第二輸入端與標定罐連接，所述手動三通閥輸出端與所述蠕動泵輸入端連接;

　　返回點法蘭，其輸入端與所述取樣泵輸出端連接，所述返回點法蘭輸出端端與所述含油污水管道連接。

　　作為本發明的進一步改進，所述取樣探針尾部與所述第一卡套式三通輸入端之間設有手動取樣閥。

　　作為本發明的進一步改進，所述第一卡套式三通第一輸出端與所述過濾器輸入端之間依次設有手動調節閥和流量計。

　　作為本發明的進一步改進，所述第一三通電磁閥的電源開關通過第一儀表電纜與所述在線分析儀連接。

　　作為本發明的進一步改進，所述第二三通電磁閥的電源開關通過第三儀表電纜與所述在線分析儀連接。

　　作為本發明的進一步改進，所述取樣泵的電機通過第四儀表電纜與所述在線分析儀連接。

　　作為本發明的進一步改進，所述蠕動泵的電機通過第五儀表電纜與所述在線分析儀連接。

　　作為本發明的進一步改進，還包括第二卡套式三通，其第一輸入端與所述第一卡套式三通第二輸出端連接，所述第二卡套式三通第二輸入端與所述第二三通電磁閥第二輸出端連接，所述第二卡套式三通輸出端與所述取樣泵輸入端連接。

　　作為本發明的進一步改進，所述取樣泵輸出端與所述返回點法蘭輸入端之間設有手動截?cái)嚅y。

　　作為本發明的進一步改進，所述流通池內設有采樣板。

　　本發明的有益效果為：第一，使原油儲罐在線含油污水檢測更趨于標準化、便捷化、科學化、自動化;第二，提高原油儲罐含油污水排放時污水中含油量檢測的準確性、連續性、可靠性和安全性;第三，方便運行維護、監控管理并降低環境污染的原油儲罐在線含油污水的裝置及裝置的構建;第四，適用于所有原油儲罐含油污水中油含量的在線檢測，對于原油儲庫工程的含油污水在線檢測有著巨大的應用空間和良好的經濟效益，并能滿足日益苛刻的環保要求。
