申請日2017.09.28

　　公開(公告)日2018.01.23

　　IPC分類號C02F1/52; B01F5/06

　　摘要

　　一種具有流動擾動功能的污水處理用設備，包括池體，所述池體外側壁上對稱固定連接有兩個安裝座，安裝座上均固定連接有支撐柱，兩根支撐柱的頂端共同架設有支撐板，支撐板中間處設置有上下運動裝置;所述池體內底部中間處固定連接有第一套筒，第一套筒底部側壁上開設有若干流動通孔，流動通孔頂部的第一套筒上設置有鉸鏈，鉸鏈上轉動連接有轉動板，轉動板上均勻固定連接有若干擾動凸起;所述第一套筒內部設置有壓板。本發明的有益效果是當壓板向下運動時，對第一套筒的污水進行擠壓，則污水會從流動通孔處向外快速冒出，轉動板受到阻力會繞鉸鏈轉動，轉動板上的擾動凸起對污水和絮凝劑進行擾動混合。

　　權利要求書

　　1.一種具有流動擾動功能的污水處理用設備，包括池體，其特征在于，所述池體外側壁上對稱固定連接有兩個安裝座，安裝座上均固定連接有支撐柱，兩根支撐柱的頂端共同架設有支撐板，支撐板中間處設置有上下運動裝置，所述上下運動裝置包括運動板，運動板穿過開設在支撐板中間處通孔設置，且運動板底端與壓板上側固定連接，運動板左側壁和右側壁分別固定連接有左齒條和右齒條，左齒條左側的支撐板上和右齒條右側的支撐板上均固定連接有支撐架，支撐架上均轉動連接有轉軸，轉軸一端與電機輸出軸固定連接，轉軸上固定連接有齒輪，齒輪上均布置有一半的輪齒，兩個齒輪分別與左齒條和右齒條相嚙合;所述運動板下部對稱固定連接有兩個長條形安裝板，長條形安裝板與支撐板之間固定連接有導向裝置;所述導向裝置包括第二套筒，第二套筒底端與長條形安裝板上側固定連接，且第二套筒內設置有導向桿，導向桿頂端與支撐板下側固定連接;所述池體內底部中間處固定連接有第一套筒，第一套筒底部側壁上開設有若干流動通孔，流動通孔頂部的第一套筒上設置有鉸鏈，鉸鏈上轉動連接有轉動板，轉動板上均勻固定連接有若干擾動凸起;所述第一套筒內部設置有壓板，壓板上側中間處與上下運動裝置下側固定連接;所述第一套筒內側壁上固定連接有固定擾動板，固定擾動板上均勻開設有若干第一擾動通孔。

　　2.根據權利要求1所述的一種具有流動擾動功能的污水處理用設備，其特征在于，所述池體頂部為敞口狀。

　　3.根據權利要求1所述的一種具有流動擾動功能的污水處理用設備，其特征在于，所述擾動凸起呈三棱錐狀。

　　4.根據權利要求1所述的一種具有流動擾動功能的污水處理用設備，其特征在于，所述導向桿直徑等于第二套筒內徑。

　　5.根據權利要求1或4所述的一種具有流動擾動功能的污水處理用設備，其特征在于，所述長條形安裝板下側的運動板側壁上固定連接有水平桿，水平桿另一端下側固定連接有豎直桿，豎直桿上固定連接有兩個活動擾動板，活動擾動板上均勻開設有若干第二擾動通孔。

　　6.根據權利要求5所述的一種具有流動擾動功能的污水處理用設備，其特征在于，所述第一擾動通孔與第二擾動通孔的直徑為3mm-8mm。

　　7.根據權利要求1或2所述的一種具有流動擾動功能的污水處理用設備，其特征在于，所述池體底部設置有排污通道，排污通道上設置有閥門。

　　說明書

　　一種具有流動擾動功能的污水處理用設備

　　技術領域

　　本發明涉及污水處理技術領域，具體涉及一種具有流動擾動功能的污水處理用設備。

　　背景技術

　　污水處理(sewage treatment,wastewater treatment)：為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　在現有技術中，常常利用絮凝技術來處理污水。使水或液體中懸浮微粒集聚變大，或形成絮團，從而加快粒子的聚沉，達到固-液分離的目的，這一現象或操作稱作絮凝。通常絮凝的實施靠添加適當?shù)男跄齽�，其作用是吸附微粒，在微粒間“架橋”，從而促進集聚。膠乳工業中，絮凝是膠乳凝固的第一階段，是一種不可逆的聚集。絮凝劑通常為銨鹽一類電解質或有吸附作用的膠質化學品。常見的絮凝劑一般都是粉末狀或顆粒狀的，直接投放至污水中造成難以溶解現象的發生，降低了絮凝效果。

　　在現有技術中，在絮凝池中一般都是利用攪拌葉片來對污水進行攪拌的，當時攪拌葉片的位置僅局限在相同的位置上，難以使污水和絮凝劑得到很好的混合，導致絮凝效果較差。

　　發明內容

　　本發明的目的在于提供一種具有流動擾動功能的污水處理用設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

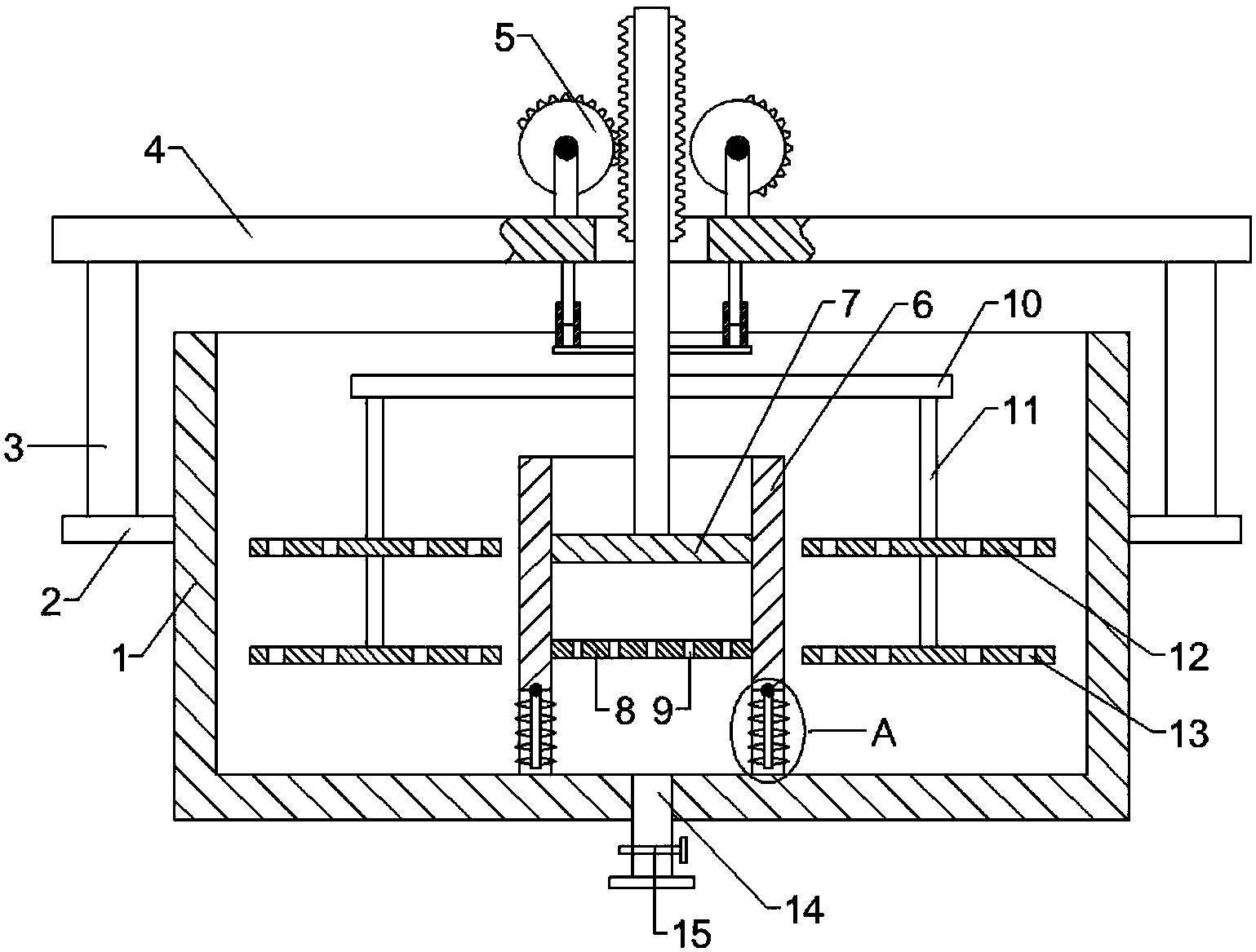

　　一種具有流動擾動功能的污水處理用設備，包括池體，所述池體外側壁上對稱固定連接有兩個安裝座，安裝座上均固定連接有支撐柱，兩根支撐柱的頂端共同架設有支撐板，支撐板中間處設置有上下運動裝置，所述上下運動裝置包括運動板，運動板穿過開設在支撐板中間處通孔設置，且運動板底端與壓板上側固定連接，運動板左側壁和右側壁分別固定連接有左齒條和右齒條，左齒條左側的支撐板上和右齒條右側的支撐板上均固定連接有支撐架，支撐架上均轉動連接有轉軸，轉軸一端與電機輸出軸固定連接，轉軸上固定連接有齒輪，齒輪上均布置有一半的輪齒，兩個齒輪分別與左齒條和右齒條相嚙合;所述運動板下部對稱固定連接有兩個長條形安裝板，長條形安裝板與支撐板之間固定連接有導向裝置;所述導向裝置包括第二套筒，第二套筒底端與長條形安裝板上側固定連接，且第二套筒內設置有導向桿，導向桿頂端與支撐板下側固定連接;所述池體內底部中間處固定連接有第一套筒，第一套筒底部側壁上開設有若干流動通孔，流動通孔頂部的第一套筒上設置有鉸鏈，鉸鏈上轉動連接有轉動板，轉動板上均勻固定連接有若干擾動凸起;所述第一套筒內部設置有壓板，壓板上側中間處與上下運動裝置下側固定連接;所述第一套筒內側壁上固定連接有固定擾動板，固定擾動板上均勻開設有若干第一擾動通孔。

　　作為本發明進一步的效果是：所述池體頂部為敞口狀。

　　作為本發明再進一步的效果是：所述擾動凸起呈三棱錐狀。

　　作為本發明再進一步的效果是：所述導向桿直徑等于第二套筒內徑。

　　作為本發明再進一步的效果是：所述長條形安裝板下側的運動板側壁上固定連接有水平桿，水平桿另一端下側固定連接有豎直桿，豎直桿上固定連接有兩個活動擾動板，活動擾動板上均勻開設有若干第二擾動通孔。

　　作為本發明再進一步的效果是：所述第一擾動通孔與第二擾動通孔的直徑為3mm-8mm。

　　作為本發明再進一步的效果是：所述池體底部設置有排污通道，排污通道上設置有閥門。

　　本發明的有益效果是當壓板向下運動時，對第一套筒的污水進行擠壓，則污水會從流動通孔處向外快速冒出，轉動板受到阻力會繞鉸鏈轉動，轉動板上的擾動凸起對污水和絮凝劑進行擾動混合;當壓板向上運動時，第一套筒內部為空腔狀態，則污水會通過流動通孔進入到第一套筒內部，同樣也會使轉動板繞鉸鏈轉動，轉動板上布置的擾動凸起對污水和絮凝劑進行有效的攪拌混合處理，提高了污水的絮凝效果;當壓板下壓時，污水向下運動，第一擾動通孔會對污水進行擾動;同理，當壓板向上運動時，污水在通過第一擾動通孔向上運動時也會被擾動形成紊流，進一步地提高了絮凝效果;運動板在上下運動時，活動擾動板上的第二擾動通孔也會對污水和絮凝劑進行擾動，再進一步提高了絮凝效果。
