海水處理控制方法

中國污水處理工程網時間：2018-3-3 14:48:04

　　申請日2017.09.27

　　公開(公告)日2017.12.15

　　IPC分類號C02F1/32; C02F1/467; C02F103/08

　　摘要

　　一種海水處理系統及海水處理控制方法，所述系統包括海底門閥箱、壓載水閥箱、壓載泵、紫外線處理裝置、控制裝置、恒電流輸出裝置和金屬電極;所述壓載泵，用于輸出運行信號;所述控制裝置，用于當接收到所述運行信號，控制紫外線處理裝置接通外部電源;所述紫外線處理裝置，用于產生紫外線以滅殺海洋生物;所述控制裝置，還用于當所述運行信號中斷時，切斷所述紫外線處理裝置與外部電源的連接，并控制所述恒電流輸出裝置接通外部電源;所述恒電流輸出裝置，用于向所述金屬電極輸出電流信號;所述金屬電極用于釋放金屬離子以滅殺或者驅趕海洋生物。本發明實施例在實現滅殺海洋生物的同時，還能節省造船的成本和船舶安裝設備的空間。

　　權利要求書

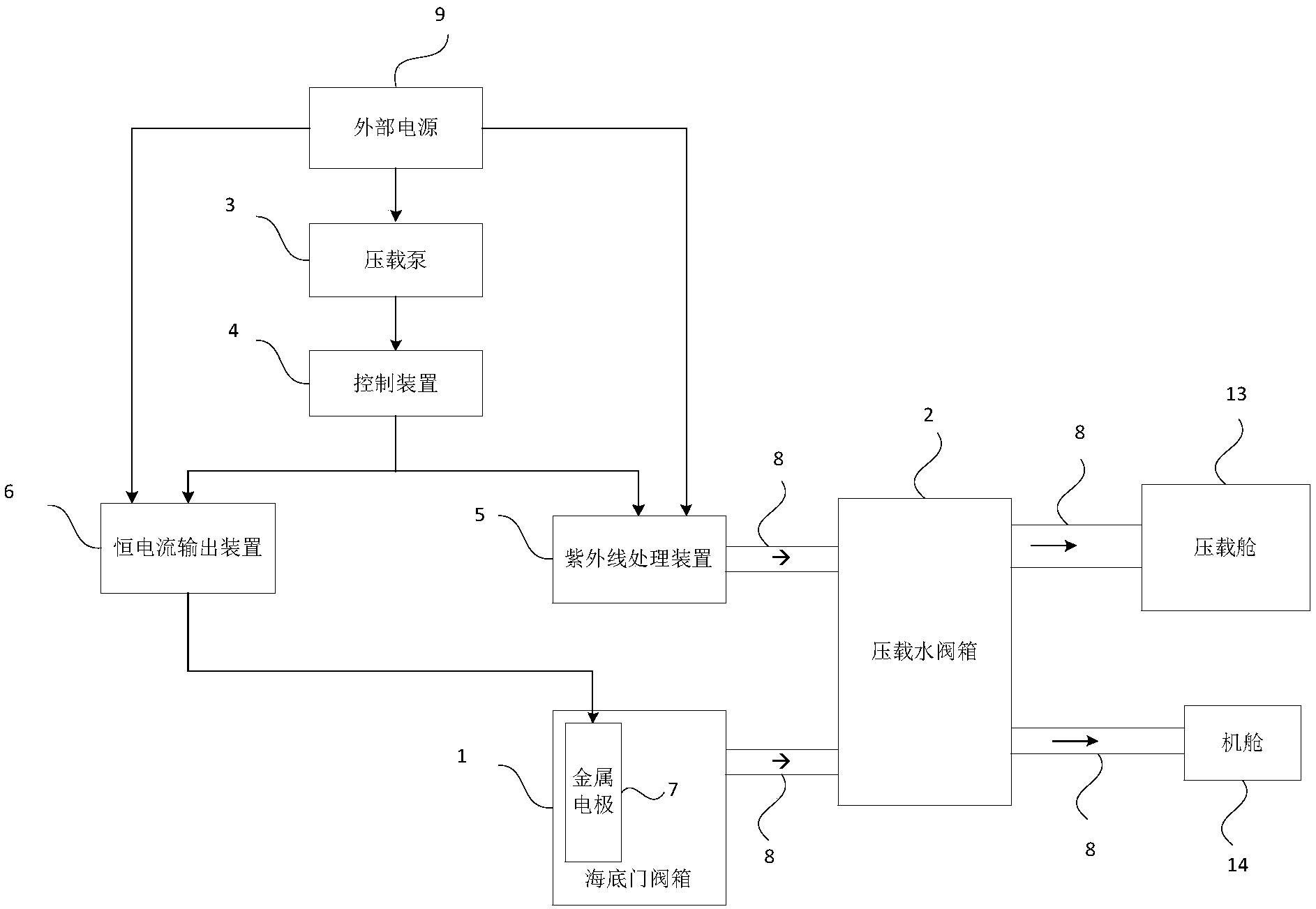

　　1.一種海水處理系統，其特征在于，包括海底門閥箱、壓載水閥箱、壓載泵、紫外線處理裝置、控制裝置、恒電流輸出裝置和金屬電極;

　　所述壓載泵通過管道與所述壓載水閥箱連接，用于當接通外部電源時，將海水注入到所述壓載水閥箱，并輸出運行信號;

　　所述控制裝置與所述壓載泵電連接，用于當接收到所述運行信號，控制紫外線處理裝置接通外部電源;

　　所述紫外線處理裝置與所述控制裝置連接，設置于所述壓載泵和所述壓載水閥箱之間，用于當接通所述外部電源時產生紫外線以滅殺海洋生物;

　　所述控制裝置與所述恒電流輸出裝置連接，還用于當所述運行信號中斷時，切斷所述紫外線處理裝置與外部電源的連接，并控制所述恒電流輸出裝置接通外部電源;

　　所述恒電流輸出裝置，設置于所述壓載泵和所述海底門閥箱之間，用于當接通所述外部電源時向金屬電極輸出電流信號;

　　所述金屬電極設置于所述海底門閥箱內，與所述恒電流輸出裝置連接，用于根據接收到的所述電流信號釋放金屬離子以滅殺或者驅趕所述海底門閥箱內的海洋生物;

　　所述海底門閥箱與所述壓載水閥箱通過管道連接，用于當所述壓載泵沒有輸出運行信號時，向所述壓載水閥箱注入海水;

　　所述壓載水閥箱，用于對海水進行處理，將海水注入到壓載艙和機艙。

　　2.根據權利要求1所述的海水處理系統，其特征在于，還包括電位檢測裝置和控制裝置，所述電位檢測裝置設置于金屬電極上，用于檢測海水和船舶外殼間的電位差信號，并將檢測到的電位差信號發送給控制裝置;

　　所述控制裝置與所述電位檢測裝置電連接，用于接收所述電位差信號，并當接收到的電位差信號小于設定數值時，控制所述恒電流輸出裝置向所述金屬電極輸出電流信號。

　　3.根據權利要求2所述的系統，其特征在于，所述控制裝置，還用于當接收到的電位差信號大于所述設定數值時，控制所述恒電流輸出裝置關閉。

　　4.根據權利要求1所述的系統，其特征在于，還包括海水處理閥箱;

　　所述紫外線處理裝置設置于所述海水處理閥箱內;

　　所述壓載泵通過所述海水處理閥箱將海水注入到所述壓載水閥箱。

　　5.根據權利要求1所述的海水處理系統，其特征在于，所述金屬電極還用于，根據所接收到的所述電流信號釋放氧化物以在所述海底門閥箱和所述壓載水閥箱之間的管道以及所述海底門閥箱內表面形成防腐保護膜。

　　6.根據權利要求1所述的海水處理系統，其特征在于，所述恒電流輸出裝置輸出的恒定電流信號小于2A。

　　7.根據權利要求1所述的系統，其特征在于，所述金屬電極包括第一金屬電極和第二金屬電極，所述第一金屬電極為銅電極時，所述第二金屬電極為鐵電極或鋁電極。

　　8.一種海水處理控制方法，其特征在于，所述方法包括：

　　當接收到壓載泵輸出的運行信號，控制紫外線處理裝置接通外部電源，以使所述紫外處理裝置產生紫外線以滅殺海洋生物;

　　當檢測到所述運行信號中斷時，切斷所述紫外線處理裝置與外部電源的連接，并控制恒電流輸出裝置接通外部電源以使恒電流輸出裝置向金屬電極輸出電流信號以釋放金屬離子滅殺或者驅趕海底門閥箱內的海洋生物。

　　9.根據權利要求8所述的方法，其特征在于，所述控制恒電流輸出裝置接通外部電源以使恒電流輸出裝置向金屬電極輸出電流信號，包括：

　　接收電位檢測裝置發送的海水和船舶外殼間的電位差信號;

　　當檢測到所述電位差信號小于設定數值時，控制恒電流輸出裝置向金屬電極輸出電流信號。

　　10.根據權利要求9所述的方法，其特征在于，還包括：

　　當檢測到所述電位差信號大于設定數值時，控制所述恒電流輸出裝置關閉。

　　說明書

　　一種海水處理系統及海水處理控制方法

　　技術領域

　　本發明實施例涉及海水處理領域，尤其涉及一種海水處理系統及海水處理控制方法。

　　背景技術

　　在海上航行的船舶設置有壓載艙，船舶需要加載一定量的壓載物來保證船體在航行過程具有良好的穩定性和浮性。根據作業的要求，船舶經常需要在港口水域或者近海水域進行壓載水的壓入和排出，因此在壓載水過程中，水中含有的浮游植物、浮游動物、細菌、病原體等低等生物和一些魚類、沉積物中常含有的生物碎片、生物孢囊、不溶性硅酸鹽等物質會一同進入到壓載艙中。當船舶進行壓入和排出壓載水時，壓載水中的生物會流入新的生存地方，開始大量繁殖，從而有可能導致生物入侵、當?shù)厣鷳B(tài)系統被破壞。不僅如此，海洋生物在船舶管道內附著生長，導致海水管路、閥門、過濾器、各種冷卻器和海底門等發生堵塞，造成海水泵、冷卻器、熱交換器等設備工作效率下降、動力裝置燃料消耗增加、設備壽命降低，從而影響到整個海水系統的工作效益。此外，海洋生物在船舶管道內表面的附著也會導致金屬表面形成氧濃差電池，使局部腐蝕加速，很快造成點蝕穿孔。因此，進入船舶管路和壓載艙的海水必須經過殺滅海生物的處理。

　　目前，壓載水系統普遍使用兩類基本過程處理壓載水：物理分離過程，即采用過濾、旋分、凝絮等物理手段將壓載水中尺寸大于50um和部分尺寸為10至50um的微生物分離出來，實現水生生物、大尺寸微生物的分離;生物滅殺過程，具體又分為物理法和化學法，物理法指運用紫外、脫氧、氣體注入、超聲波氣穴等方法殺死微生物;化學法指通過電解海水產生氯化滅火、臭氧滅火或者羥基自由基等強氧化劑進行殺死微生物。

　　現有設備需要壓載水處理系統和防海洋生物兩個系統才能達到滅殺海洋生物，防止海洋生物進入海水管路的功能。為了防止海洋生物進入船舶的管道和壓載艙，現階段船舶上都配備了完全獨立、共同工作的壓載水處理系統和防海洋生物系統，但是壓載水處理系統和防海洋生物系統的同時使用，對進入船艙內的海水進行了多重處理，縮短了防海生物裝置所帶電極棒的使用壽命，同時壓載水處理系統和防海洋生物系統之間也會相互產生干擾，影響使用效率，造成了船上資源的浪費。

　　發明內容

　　本發明實施例提供一種海水處理系統及海水處理控制方法，可以滅殺海洋生物，還能節省造船的成本和船舶安裝設備的空間。

　　為了達到上述目的，本發明實施例采用如下技術方案：

　　第一方面，本發明實施例提供了一種海水處理系統，包括海底門閥箱、壓載水閥箱、壓載泵、紫外線處理裝置、控制裝置、恒電流輸出裝置和金屬電極;
