申請日2017.09.27

　　公開(公告)日2017.12.22

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種中空纖維復合生物膜污水處理設備，包括缺氧池、好氧池和超濾池，所述缺氧池的頂部設有進水口，所述缺氧池內懸掛有pp棉濾芯，所述缺氧池和好氧池之間通過抽水管道連通，所述好氧池內固設有曝氣槽，所述好氧池內安裝有中空纖維復合生物膜濾芯，所述中空纖維復合生物膜濾芯的生物膜包覆在中空纖維膜的中間，所述超濾池內固設有UF超濾膜裝置，所述UF超濾膜裝置與所述好氧池之間相互連通，該中空纖維復合生物膜污水處理設備結構簡單，體積小，成本低，操作管理方便，易于實現自動化，能夠提高凈水效率。

　　權利要求書

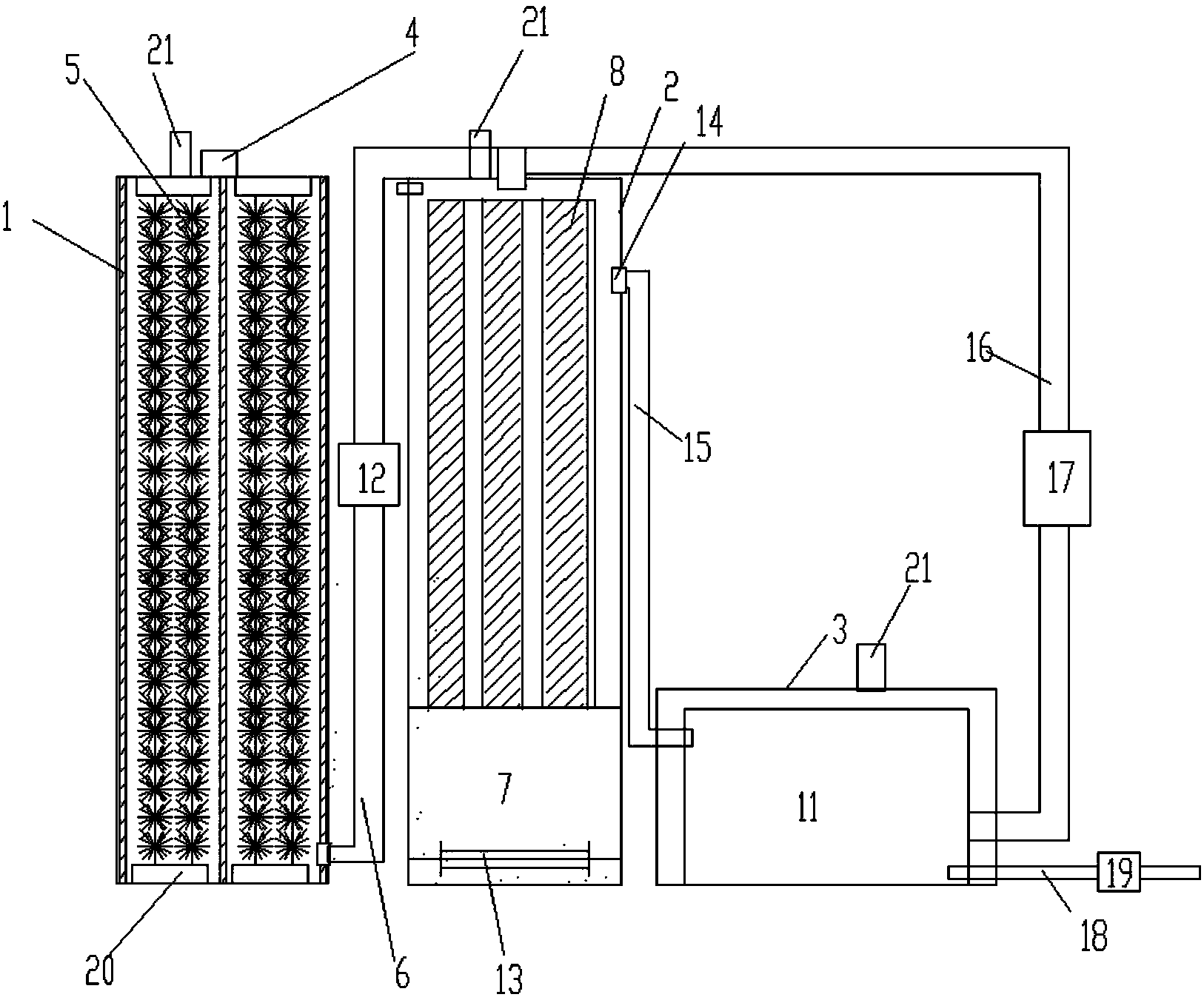

　　1.一種中空纖維復合生物膜污水處理設備，其特征在于：包括缺氧池、好氧池和超濾池，所述缺氧池的頂部設有進水口，所述缺氧池內懸掛有pp棉濾芯，所述缺氧池和好氧池之間通過抽水管道連通，所述好氧池內固設有曝氣槽，所述好氧池內安裝有中空纖維復合生物膜濾芯，所述中空纖維復合生物膜濾芯的生物膜包覆在中空纖維膜的中間，所述超濾池內固設有UF超濾膜裝置，所述UF超濾膜裝置與所述好氧池之間相互連通。

　　2.根據權利要求1所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述抽水管道的一端連接在所述缺氧池的側壁下端部分，另一端連接在所述好氧池的頂部，所述抽水管道上安裝有抽水泵。

　　3.根據權利要求2所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述曝氣槽位于所述好氧池的底部，所述中空纖維復合生物膜濾芯位于所述曝氣槽的上方，所述曝氣槽中固設有曝氣管。

　　4.根據權利要求3所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述超濾池位于所述好氧池的一側，所述好氧池的側壁上端部分設有出水口，所述超濾池位于所述出水口的下方。

　　5.根據權利要求4所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述UF超濾膜裝置與所述好氧池的出水口之間連通有進水管，所述UF超濾膜裝置的回流管連接在所述缺氧池的頂部，所述UF超濾膜裝置中的超濾膜為管式UF超濾膜。

　　6.根據權利要求5所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述回流管上安裝有回流泵。

　　7.根據權利要求6所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述UF超濾膜裝置上設有排水管，所述排水管伸出所述超濾池，所述排水管上安裝有排水泵。

　　8.根據權利要求7所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述缺氧池內部的上、下兩端均固定有PP板條，所述pp棉濾芯的兩端分別固定在所述缺氧池上、下兩端的PP板條上。

　　9.根據權利要求8所述的一種中空纖維復合生物膜污水處理設備，其特征在于：所述缺氧池、好氧池和超濾池的頂部均設有向上凸起的排氣孔。

　　說明書

　　一種中空纖維復合生物膜污水處理設備

　　技術領域

　　本發明涉及一種生物膜污水處理設備，尤其涉及一種中空纖維復合生物膜污水處理設備。

　　背景技術

　　居民用水和工業處理后的水通常會排放到河道中，時間久了，河道內的水會變得又黑又臭，治理起來非常困難，這種黑臭水治中較多的藻類、細菌等微生物，而現有的污水處理設備結構比較復雜，成本比較高，對這種黑臭水的凈化效率比較低。

　　發明內容

　　為解決上述技術問題，本發明的目的是提供一種能夠提高凈水效率，降低成本的中空纖維復合生物膜污水處理設備。

　　本發明提出的一種中空纖維復合生物膜污水處理設備，包括缺氧池、好氧池和超濾池，所述缺氧池的頂部設有進水口，所述缺氧池內懸掛有pp棉濾芯，所述缺氧池和好氧池之間通過抽水管道連通，所述好氧池內固設有曝氣槽，所述好氧池內安裝有中空纖維復合生物膜濾芯，所述中空纖維復合生物膜濾芯的生物膜包覆在中空纖維膜的中間，所述超濾池內固設有UF超濾膜裝置，所述UF超濾膜裝置與所述好氧池之間相互連通。

　　進一步的，所述抽水管道的一端連接在所述缺氧池的側壁下端部分，另一端連接在所述好氧池的頂部，所述抽水管道上安裝有抽水泵。

　　進一步的，所述曝氣槽位于所述好氧池的底部，所述中空纖維復合生物膜濾芯位于所述曝氣槽的上方，所述曝氣槽中固設有曝氣管。

　　進一步的，所述超濾池位于所述好氧池的一側，所述好氧池的側壁上端部分設有出水口，所述超濾池位于所述出水口的下方。

　　進一步的，所述UF超濾膜裝置與所述好氧池的出水口之間連通有進水管，所述UF超濾膜裝置的回流管連接在所述缺氧池的頂部，所述UF超濾膜裝置中的超濾膜為管式UF超濾膜。

　　進一步的，所述回流管上安裝有回流泵。

　　進一步的，所述UF超濾膜裝置上設有排水管，所述排水管伸出所述超濾池，所述排水管上安裝有排水泵。

　　進一步的，所述缺氧池內部的上、下兩端均固定有PP板條，所述pp棉濾芯的兩端分別固定在所述缺氧池上、下兩端的PP板條上。

　　進一步的，所述缺氧池、好氧池和超濾池的頂部均設有向上凸起的排氣孔。

　　借由上述方案，本發明至少具有以下優點：利用缺氧池中的pp棉濾芯對黑臭水進行初級過濾，去除黑臭水中的顆粒物，然后通過抽水泵將缺氧池的水抽到好氧池中，通過中空纖維復合生物膜濾芯進行二級過濾，去除水中的藻類、細菌等微生物，再通過進水管將好氧池中的水排到超濾池中，通過UF超濾膜裝置進行三級過濾，UF超濾膜裝置過濾后的凈水通過排水管排出，濃水通過回流管回流到好氧池中，整個設備結構簡單，體積小，成本低，操作管理方便，易于實現自動化，能夠提高凈水效率。
