申請日2017.09.27

　　公開(公告)日2018.01.30

　　IPC分類號B29C47/90; B29C47/08

　　摘要

　　一種污水凈水分離供水系統及擠塑定型臺，包括干定型模具、濕定型模具、進水管路、進水水泵、凈水回流管路、污水回流管路、凈水箱及污水箱，所述進水水泵設置于所述進水管路內，所述進水管路的一端與所述凈水箱相連，另一端與所述干定型模具及濕定型模具相連，所述污水回流管路連接于所述濕定型模具與污水箱之間，所述凈水回流管路設置于所述凈水箱與所述干定型模具之間。該污水凈水分離供水系統能夠在較大程度上節約水資源，降低生產成本。

　　權利要求書

　　1.一種污水凈水分離供水系統，其特征在于：包括干定型模具、濕定型模具、進水管路、進水水泵、凈水回流管路、污水回流管路、凈水箱及污水箱，所述進水水泵設置于所述進水管路內，所述進水管路的一端與所述凈水箱相連，另一端與所述干定型模具及濕定型模具相連，所述污水回流管路連接于所述濕定型模具與污水箱之間，所述凈水回流管路設置于所述凈水箱與所述干定型模具之間。

　　2.如權利要求1所述的污水凈水分離供水系統，其特征在于：所述污水凈水分離供水系統還包括支撐盤及支撐盤回水管路，所述干定型模具及所述濕定型模具設置于所述支撐盤內，所述支撐盤回水管路連接于所述支撐盤與所述污水箱之間。

　　3.如權利要求1或2所述的污水凈水分離供水系統，其特征在于：所述污水凈水分離供水系統還包括干定型模具抽氣管路及第一真空泵，所述第一真空泵設置于所述干定型模具抽氣管路內，所述干定型模具抽氣管路與所述干定型模具相連。

　　4.如權利要求3所述的污水凈水分離供水系統，其特征在于：所述干定型模具抽氣管路遠離所述干定型模具的一端與所述凈水箱相連，在與所述干定型模具抽氣管路相連的所述凈水箱上還設置有氣體排出孔。

　　5.如權利要求3所述的污水凈水分離供水系統，其特征在于：所述第一真空泵還通過所述第一補水管路與所述凈水箱相連。

　　6.如權利要求1或2所述的污水凈水分離供水系統，其特征在于：所述污水回流管路包括污水回流主管路、濕定型模具抽氣管路、負壓水箱、抽水水泵及第二真空泵，所述負壓水箱通過管路與所述濕定型模具相連，所述抽水水泵設置于所述污水回流主管路上，所述第二真空泵設置于所述濕定型模具抽氣管路上，所述污水回流主管路的一端與所述污水箱相連，另一端與所述負壓水箱相連，所述濕定型模具抽氣管路的一端與所述污水箱相連，另一端與所述負壓水箱相連。

　　7.如權利要求6所述的污水凈水分離供水系統，其特征在于：所述負壓水箱底部第一端的高度高于與所述第一端相對的第二端的高度，所述濕定型模具抽氣管路與所述負壓水箱的連接處位于所述負壓水箱的第一端所在的一側，所述污水回流主管路與所述負壓水箱的連接處位于所述負壓水箱的第二端所在的一側。

　　8.根據權利要求6所述的污水凈水分離供水系統，其特征在于：所述第二真空泵通過第二補水管路與所述凈水箱相連。

　　9.根據權利要求1所述的污水凈水分離供水系統，其特征在于：所述污水凈水分離供水系統還包括大水箱，所述污水箱及所述凈水箱集成于所述大水箱內，所述污水箱及所述凈水箱之間設置有隔板，所述隔板上方形成有氣體流通通道，在所述污水箱所在側的所述氣體流通通道附近還設置有擋板。

　　10.一種擠塑定型臺，其特征在于：包括權利要求1至權利要求9所述的污水凈水分離供水系統。

　　說明書

　　污水凈水分離供水系統及具有該系統的擠塑定型臺

　　技術領域

　　本發明涉及擠塑成型技術領域，尤其是一種污水凈水分離供水系統及具有該污水凈水分離供水系統的擠塑定型臺。

　　背景技術

　　擠塑成型工藝是熱塑性塑料成型的重要方法之一，在擠塑成型工藝中，擠出機將加熱后呈黏流狀態的塑料原料通過擠塑模具而成為截面與模具形狀相仿的連續體，然后經過冷卻定型，最后經切割得到需要的塑料制品。

　　其中，成型及冷卻步驟需要在擠塑定型臺上完成，擠塑定型臺包括由鋼材等材料制成的干定型模具以及由玻璃等材質制成的濕定型模具組成。在制造過程中，需要在干定型模具及濕定型模具中通入干凈的冷卻水，以對型材進行冷卻。在干定型模具中，冷卻水不需要和待冷卻型材接觸，因此，從干定型模具中流出的水是干凈的凈水;而在濕定型模具中，冷卻水需要和待冷卻型材接觸，因此從濕定型模具中流出的水是受污染的污水。

　　傳統的供水系統通過一個水泵向干定型模具及濕定型模具中供水，從干定型性模具及濕定型模具中流出的水混合后流入廢水箱中，由于混合后的水受到了污染，只能排放掉，因此，在擠塑生產中就造成了水資源的巨大浪費，同時也極大地提高了生產成本。

　　發明內容

　　有鑒于此，本發明提供一種污水凈水分離供水系統及具有該污水凈水分離供水系統的擠塑定型臺，該污水凈水分離供水系統能夠在較大程度上節約水資源，降低生產成本。

　　本發明提供了一種污水凈水分離供水系統，包括干定型模具、濕定型模具、進水管路、進水水泵、凈水回流管路、污水回流管路、凈水箱及污水箱，所述進水水泵設置于所述進水管路內，所述進水管路的一端與所述凈水箱相連，另一端與所述干定型模具及濕定型模具相連，所述污水回流管路連接于所述濕定型模具與污水箱之間，所述凈水回流管路設置于所述凈水箱與所述干定型模具之間。

　　進一步地，所述污水凈水分離供水系統還包括支撐盤及支撐盤回水管路，所述干定型模具及所述濕定型模具設置于所述支撐盤內，所述支撐盤回水管路連接于所述支撐盤與所述污水箱之間。

　　進一步地，所述污水凈水分離供水系統還包括干定型模具抽氣管路及第一真空泵，所述第一真空泵設置于所述干定型模具抽氣管路內，所述干定型模具抽氣管路與所述干定型模具相連。

　　進一步地，所述干定型模具抽氣管路遠離所述干定型模具的一端與所述凈水箱相連，在與所述干定型模具抽氣管路相連的所述凈水箱上還設置有氣體排出孔。

　　進一步地，所述第一真空泵還通過所述第一補水管路與所述凈水箱相連。

　　進一步地，所述污水回流管路包括污水回流主管路、濕定型模具抽氣管路、負壓水箱、抽水水泵及第二真空泵，所述負壓水箱通過管路與所述濕定型模具相連，所述抽水水泵設置于所述污水回流主管路上，所述第二真空泵設置于所述濕定型模具抽氣管路上，所述污水回流主管路的一端與所述污水箱相連，另一端與所述負壓水箱相連，所述濕定型模具抽氣管路的一端與所述污水箱相連，另一端與所述負壓水箱相連。

　　進一步地，所述負壓水箱底部第一端的高度高于與所述第一端相對的第二端的高度，所述濕定型模具抽氣管路與所述負壓水箱的連接處位于所述負壓水箱的第一端所在的一側，所述污水回流主管路與所述負壓水箱的連接處位于所述負壓水箱的第二端所在的一側。

　　進一步地，所述第二真空泵通過第二補水管路與所述凈水箱相連。

　　進一步地，所述污水凈水分離供水系統還包括大水箱，所述污水箱及所述凈水箱集成于所述大水箱內，所述污水箱及所述凈水箱之間設置有隔板，所述隔板上方形成有氣體流通通道，在所述污水箱所在側的所述氣體流通通道附近還設置有擋板。

　　本發明還提供了一種擠塑定型臺，包括上述的污水凈水分離供水系統。

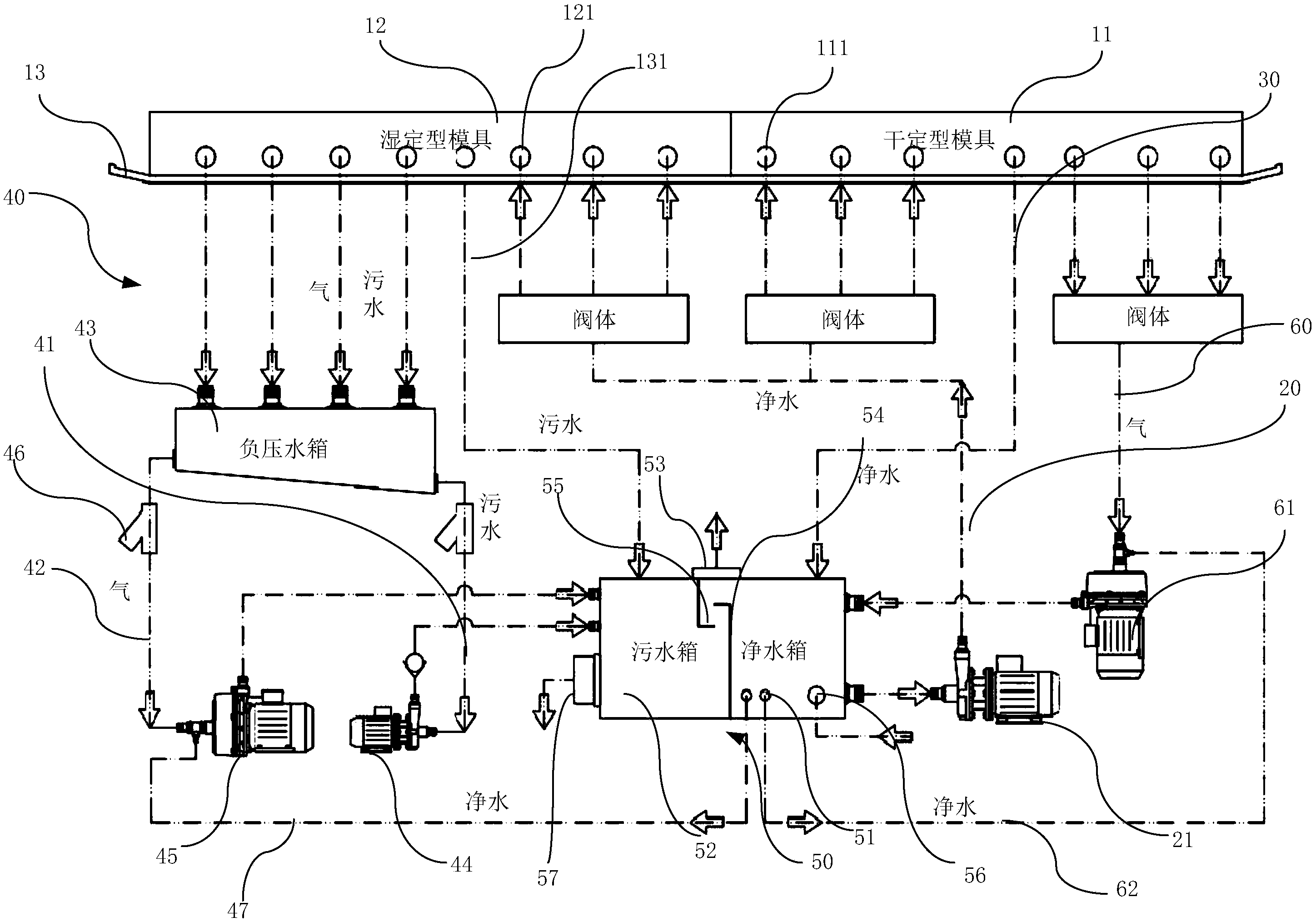

　　綜上所述，在本發明中，通過設置進水管路、凈水回流管路、污水回流管路、凈水箱及污水箱，使經過干定型模具的凈水能夠回流入凈水箱內，經過濕定型模具的污水回流入污水箱內，凈水箱內的凈水能夠再次進入供水系統內，重復利用了水系統內的凈水，在較大程度上節約水資源，降低生產成本。
