申請日2017.09.27
公開(公告)日2018.02.02
IPC分類號C02F9/02
摘要
本發明公開了一種新型環保式園林污水處理設備，包括固定在地面上的水質處理箱和蓄肥池，所述水質處理箱頂部內壁卡接有過濾網，且水質處理箱頂部外壁邊緣處焊接有過濾箱，所述過濾箱頂部內壁卡接有擋板，且擋板頂部外壁開有藥劑入孔，所述過濾箱頂部外壁邊緣處焊接有活性炭箱，所述過濾箱一側外壁開有卡槽，且卡槽內壁卡接有入水管。本發明通過有活性炭吸附、多孔過濾板滯留和過濾網過濾，殘留的是富含微量元素的水質，污泥經過蓄肥池曝曬攪拌，可以再利用，拉伸軟管和噴頭可以進行過濾水澆灌使用，整體設備沒有添加化學藥劑，使污水可以極大保留有益部分，在二次利用時的益處更大，降低成本，簡化工藝。
權利要求書

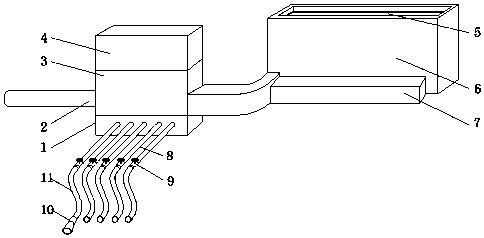

1.一種新型環保式園林污水處理設備，包括固定在地面上的水質處理箱(1)和蓄肥池(6)，其特征在于，所述水質處理箱(1)頂部外壁邊緣處焊接有過濾箱(3)，所述過濾箱(3)頂部內壁卡接有擋板(14)，且擋板(14)頂部外壁開有藥劑入孔(15)，所述過濾箱(3)頂部外壁邊緣處焊接有活性炭箱(4)，所述過濾箱(3)一側外壁開有卡槽，且卡槽內壁卡接有入水管(2)，所述過濾箱(3)另一側外壁開有彎管孔(16)，且彎管孔(16)內壁插接有彎管，所述彎管遠離過濾箱(3)一側外壁卡接在蓄肥池(6)一側外壁上，且蓄肥池(6)頂部內壁卡接有玻璃透板(5)，所述水質處理箱(1)內壁卡接有多孔過濾板(12)，且水質處理箱(1)底部外壁開有通孔，通孔內壁卡接有出水管(8)，所述出水管(8)遠離水質處理箱(1)一側外壁通過螺紋連接有閥門(9)，且閥門(9)遠離出水管(8)一側內壁通過螺紋連接有拉伸軟管(11)，拉伸軟管(11)遠離閥門(9)一側外壁套接有噴頭(10)，所述蓄肥池(6)靠近彎管一側外壁焊接有電機箱(7)，且電機箱(7)底部內壁通過螺釘固定有電機(18)，電機(18)輸出軸套接有攪拌輥(17)。
2.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述水質處理箱(1)頂部內壁卡接有過濾網(13)。
3.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述出水管(8)的數量為四至五個，且四至五個出水管(8)等距離分布在水質處理箱(1)一側外壁上。
4.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述閥門(9)為單向止水閥，且閥門(9)的導向?yàn)槿胨?2)至拉伸軟管(11)。
5.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述電機(18)和攪拌輥(17)的數量均為二至三個，且二至三個電機(18)等距離分布在電機箱(7)底部內壁上。
6.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述電機箱(7)表面有均分分布的散熱孔。
7.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述電機(18)的輸入端通過導線連接有開關，且開關連接有控制器，控制器型號為DATA-7311。
8.根據權利要求1所述的一種新型環保式園林污水處理設備，其特征在于，所述藥劑入孔(15)的數量為十六至三十六個，且十六至三十六藥劑入孔(15)等距離分布在擋板(14)頂部外壁上。
說明書
一種新型環保式園林污水處理設備
技術領域
本發明屬于污水處理裝置技術領域，尤其涉及一種新型環保式園林污水處理設備。
背景技術
水是生命之源，是地球上生物存在的根本。近年來，我國經濟不斷蓬勃發展，但是經濟的快速發展常以犧牲資源環境為代價，尤其是水資源的污染尤為突出。水在維系人的生存、保障經濟建設和促進社會發展的自然要素中，都有著不可替代的作用。
在眾多資源中，水資源是最具活力的資源，也是一種被我們廣泛利用的一種資源。根據相關數據統計可知，我國當前已經探明的水資源儲量已經達到了二點八億萬立方米，整個國家的年總用水量在五千五百億立方米，居民的生活用水基本可以得到滿足。但是我國人口數量逐年增加，人均水資源占有量就越來越低，我國水資源豐富也無法改變當前水資源短缺的現狀，為了能夠更好地選擇合適的保護方法，我們必須認真地對待當前水資源污染情況，特別是工業的不斷發展和城市化進程的加快，不均勻的水資源和水污染問題更加嚴峻，這很大程度上阻礙了現代社會的經濟發展。
眾所周知，我國是一個缺水嚴重的國家。雖然我國的淡水資源總量為28000億立方米，占全球水資源的6%，僅次于巴西、俄羅斯和加拿大，名列世界第四位。但是，我國的人均水資源量卻只有2300立方米，僅為世界平均水平的1/4，在世界排第110位，是全球人均水資源最貧乏的國家之一。
除了水資源的不足外，我國水資源還存在著十分嚴重的分布不均勻性。水資源分布的趨勢是東南多西北少，相差十分懸殊。南方長江流域、珠江流域、浙閩臺諸河片和西南諸河四個流域片的耕地面積只占全國耕地面積的36.59%，但水資源占有量卻占全國總量的81%，人均水資源量約為全國平均值的1.6倍，平均每公頃耕地占有的水資源量則為全國平均值的2.2倍。而北方的遼河、海灤河、黃河、淮河四個流域片耕地很多，人口密度也不低，但水資源占有量僅為全國總量的19%，人均水資源占有量約為全國平均值的19%，平均每公頃耕地占有的水資源量則為全國平均值的15%。因此，我國北方不少地區和城市缺水現象十分嚴重。
另一方面，由于我國大部分地區的降雨主要受季風氣候影響，降水量的年際、季際變化也很大，因而造成水旱災害頻繁。全國大部分地區在汛期四個月左右的徑流量占據了全年降雨量的60%—80%，集中程度超過歐美大陸，與印度相似。這就導致了年內的分布不均，甚至出現連續豐水年或連續枯水年的情形，使水資源供需矛盾十分突出，水的短缺問題更加嚴重。
農業缺水和城市缺水是中國缺水的兩大主要表現。由于中國是農業大國農業用水占全國用水總量的絕大部分。目前全國有效灌溉面積約占全國耕地面積的51.2%，近一半的耕地得不到灌溉，其中位于北方的灌溉耕地約占72%。河北、山東和河南三省缺水最多：西北地區缺水量也不少，而且區內大部分地區為黃土高原，人煙稀少，改善灌溉系統的難度較大：寧夏、內蒙古的沿黃灌區以及漢中盆地、河西走廊一帶，則急需擴大灌溉面積。
城市是人口密集和工業、商業活動頻繁的地區，城市缺水在中國表現得十分尖銳。據統計：全國600多個城市中，缺水城市已達300余個，其中嚴重缺水的城市有114個�！八摹币呀�(jīng)成為了制約我國經濟和社會發展的頭號大敵。
水資源是關系到民生及國家安全的戰略資源，全民應提高水資源的保護意識。同時媒體也應加大水資源的宣傳力度，引導規范人們的生活生產習慣。對于企業及個人任意排放污染物的，應在媒體上給予曝光，起到警示作用。政府環境監察部門應加強監察力度，構建相應的問責制度，對政績考核一票否決;同時，對待企業及個人排放污染物不達標的，要給予嚴格監督及懲罰，直至達標。鼓勵群眾參與到水資源污染的綜合治理監督工作中，實現水資源保護的全民總動員。
隨著社會進步，水資源越來越緊張，為了節約用水需要將廢水污水處理再利用，廢水污水處理也就越來越重要，園林中會產生大量的污水，而現有廢水污水處理工藝和裝置由于結構原因存在工藝復雜，處理過程中需要添加藥劑，占地面積大，投入運行設備多，運行和投入成本高，凈化效率低，反應時間過長的問題，不利于推廣應用，最重要的是藥劑會使水質中的一些對植物有害的元素含量提高，處理后的污水無法重復利用，園林污水中含有大量的枯葉和肥土，可以過濾再利用，但是現有的處理設備都忽略了這部分的利用。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種新型環保式園林污水處理設備。
為了實現上述目的，本發明采用了如下技術方案：
一種新型環保式園林污水處理設備，包括固定在地面上的水質處理箱和蓄肥池，所述水質處理箱頂部外壁邊緣處焊接有過濾箱，所述過濾箱頂部內壁卡接有擋板，且擋板頂部外壁開有藥劑入孔，所述過濾箱頂部外壁邊緣處焊接有活性炭箱，所述過濾箱一側外壁開有卡槽，且卡槽內壁卡接有入水管，所述過濾箱另一側外壁開有彎管孔，且彎管孔內壁插接有彎管，所述彎管遠離過濾箱一側外壁卡接在蓄肥池一側外壁上，且蓄肥池頂部內壁卡接有玻璃透板，所述水質處理箱內壁卡接有多孔過濾板，且水質處理箱底部外壁開有通孔，通孔內壁卡接有出水管，所述出水管遠離水質處理箱一側外壁通過螺紋連接有閥門，且閥門遠離出水管一側內壁通過螺紋連接有拉伸軟管，拉伸軟管遠離閥門一側外壁套接有噴頭，所述蓄肥池靠近彎管一側外壁焊接有電機箱，且電機箱底部內壁通過螺釘固定有電機，電機輸出軸套接有攪拌輥。
為了進一步提高新型環保式園林污水處理設備的使用性能，所述水質處理箱頂部內壁卡接有過濾網。
為了進一步提高新型環保式園林污水處理設備的使用性能，所述出水管的數量為四至五個，且四至五個出水管等距離分布在水質處理箱一側外壁上。
為了進一步提高新型環保式園林污水處理設備的使用性能，所述閥門為單向止水閥，且閥門的導向?yàn)槿胨苤晾燔浌堋?/P>
為了進一步提高新型環保式園林污水處理設備的使用性能，所述電機和攪拌輥的數量均為二至三個，且二至三個電機等距離分布在電機箱底部內壁上。
為了進一步提高新型環保式園林污水處理設備的使用性能，所述電機的輸入端通過導線連接有開關，且開關連接有控制器，控制器型號為DATA-7311。
為了進一步提高新型環保式園林污水處理設備的使用性能，所述電機箱表面有均分分布的散熱孔。
為了進一步提高新型環保式園林污水處理設備的使用性能，所述藥劑入孔的數量為十六至三十六個，且十六至三十六藥劑入孔等距離分布在擋板頂部外壁上。
與現有技術相比，本發明的有益效果為：
本發明中，通過設置有活性炭吸附、多孔過濾板滯留和過濾網過濾，可以將污水的污染物過濾，殘留的是富含微量元素的水質，污泥或者一些污染物，經過蓄肥池曝曬攪拌，可以再利用，通過設置拉伸軟管和噴頭，可以進行過濾水澆灌使用，整體設備沒有添加化學藥劑，使污染水可以極大保留有益部分，在二次利用時的益處更大，降低成本，簡化工藝。
